Strumenti di preparazione del campione TEM e strumenti per campioni di sezioni trasversali

Per la preparazione di campioni meccanici per campioni TEM (e in alcuni casi piccoli campioni SEM), vengono offerti i seguenti strumenti e strumenti:

• Microsaw MS3 per il taglio preciso di materiali duri
• Micropol MC3 per una lucidatura precisa dei campioni TEM
• Microheat MH4 per incollaggio termoplastico di campioni
• Kit di preparazione del campione completo X-TEM con Microsaw MS3, Micropol MC3 e Microheat MH4
• Kit di utensili manuali X-TEM HSS per la preparazione dei campioni
• Dischi e materiali di consumo in titanio X-TEM per la preparazione del campione TEM

Tutti gli strumenti sono forniti con tensione universale: 100-240 V / 50-60 Hz.

Microsaw MS3 per il taglio preciso del campione al microscopio stereo
Microsaw MS3 è una mola diamantata versatile e compatta che può essere facilmente montata al microscopio stereo grazie alle sue dimensioni ridotte. È appositamente progettato per il taglio e il sezionamento durante la preparazione del campione TEM di materiali solidi e duri. Microsaw MS3 comprende un preciso sistema di trasmissione elicoidale con gioco ridotto per garantire un sezionamento preciso e riproducibile con una precisione di 0,01 mm. La velocità di taglio della mola diamantata è regolabile in modo continuo. Il campione è montato sul braccio con tensione regolabile, punto di contatto del braccio e meccanismo di controllo di arresto integrato. Fornito con mola diamantata. Piedini regolabili per il livellamento. La mola diamantata scorre in un serbatoio per il refrigerante.

• Taglio preciso con bassa deformazione
• Compatto; si adatta al microscopio stereo
• Facile e veloce da usare

	Microsaw MS3 incl. diamond cutting blade, 100-240V / 50-60Hz
Product #	Unit
29-001100	each

	Diamond cutting blade, for Microsaw MS3, Ø50 x 0.15mm, 63/50 grit
Product #	Unit
29-001110	each

Micropol MC3 per macinazione, lucidatura o increspatura precise di campioni TEM

La lucidatrice Micropol MC3 è una smerigliatrice / lucidatrice di campioni meccanica compatta, controllata elettricamente e precisa, progettata per la macinazione planare, l’increspatura, l’assottigliamento e la lucidatura di campioni TEM. I parametri di lucidatura (velocità, carico, tempo) possono essere regolati in base alle esigenze dei campioni e dei materiali specifici. I campioni di alta qualità sono preparati con il minimo sforzo. Il braccio di Micropol MC3 sposta il campione in uno schema geometrico semi-casuale, premendolo delicatamente nella vaschetta di lucidatura che contiene materiale abrasivo adatto. I materiali abrasivi possono essere carta abrasiva o sospensioni del composto lucidante su un panno di lucidatura. Questo versatile strumento viene fornito con dischi di lucidatura piatti e porta-campioni per campioni planari e con ciotole sferiche e porta-campioni per campioni con fossette. Le ciotole possono essere cambiate rapidamente usando i supporti a baionetta a cambio rapido. Il Micropol MC 3 viene fornito con una selezione di ciotole e kit di base per consumabili (carte abrasive Ø44mm grana 240 e 400, panno per lucidatura, pasta diamantata 1 e 10um e cera termoplastica). Kit di misurazione dello spessore incluso.

• Strumento versatile di lucidatura e fossette
• Controllo della velocità variabile per lucidatura di precisione
• Timer per funzionamento automatico
• Carico estremamente leggero per campioni TEM fragili
• Costruzione resistente alla corrosione e robusta

	Micropol MC3 polishing / dimpling system, incl. bowls and starter kit, 100-240V / 50-60Hz
Product #	Unit
29-001200	each

Microheat MH4 per incollaggio termoplastico di campioni
Microheat MH4 è una piastra riscaldante compatta, stabilizzata al calore, appositamente progettata per l’inclusione di campioni e l’incollaggio termoplastico al microscopio stereo. L’unità compatta e di basso profilo può essere facilmente posizionata al microscopio stereo per consentire l’incorporamento e l’incollaggio senza bolle, che è importante per i campioni trasversali per la microscopia elettronica. La temperatura della piastra riscaldante può essere regolata su un ampio intervallo ed è mantenuta elettronicamente al livello regolato entro ± 5 ° C. La temperatura effettiva viene visualizzata sul display LCD del Microheat MH4. La temperatura desiderata viene generalmente raggiunta entro 1-3 minuti.

• Stabilizzato al calore
• Profilo basso compatto
• Ideale per l’incollaggio termoplastico

	Microheat MH4 system, 100-240V / 50-60Hz
Product #	Unit
29-001300	Microheat MH4 system, 100-240V / 50-60Hz

Kit di preparazione del campione completo X-TEM con Microsaw MS3, Micropol MC3 e Microheat MH4

Il kit completo di preparazione del campione X-TEM include Microsaw MS3, Micropol MC3, Microheat MH4, 5 misure di anelli di inclinazione in titanio, kit di utensili manuali HSS, colla resistente ai raggi ionici AT1, cemento conduttivo in carbonio, colla trasparente MW e paste diamantate per 1 e 10um.

	X-TEM full sample preparation kit for TEM sectioning, 100-240V / 50-60Hz incl. Microsaw, Micropol, Microheat, tools and consumables kit
Product #	Unit
29-001500	X-TEM full sample preparation kit for TEM sectioning, 100-240V / 50-60Hz incl. Microsaw, Micropol, Microheat, tools and consumables kit

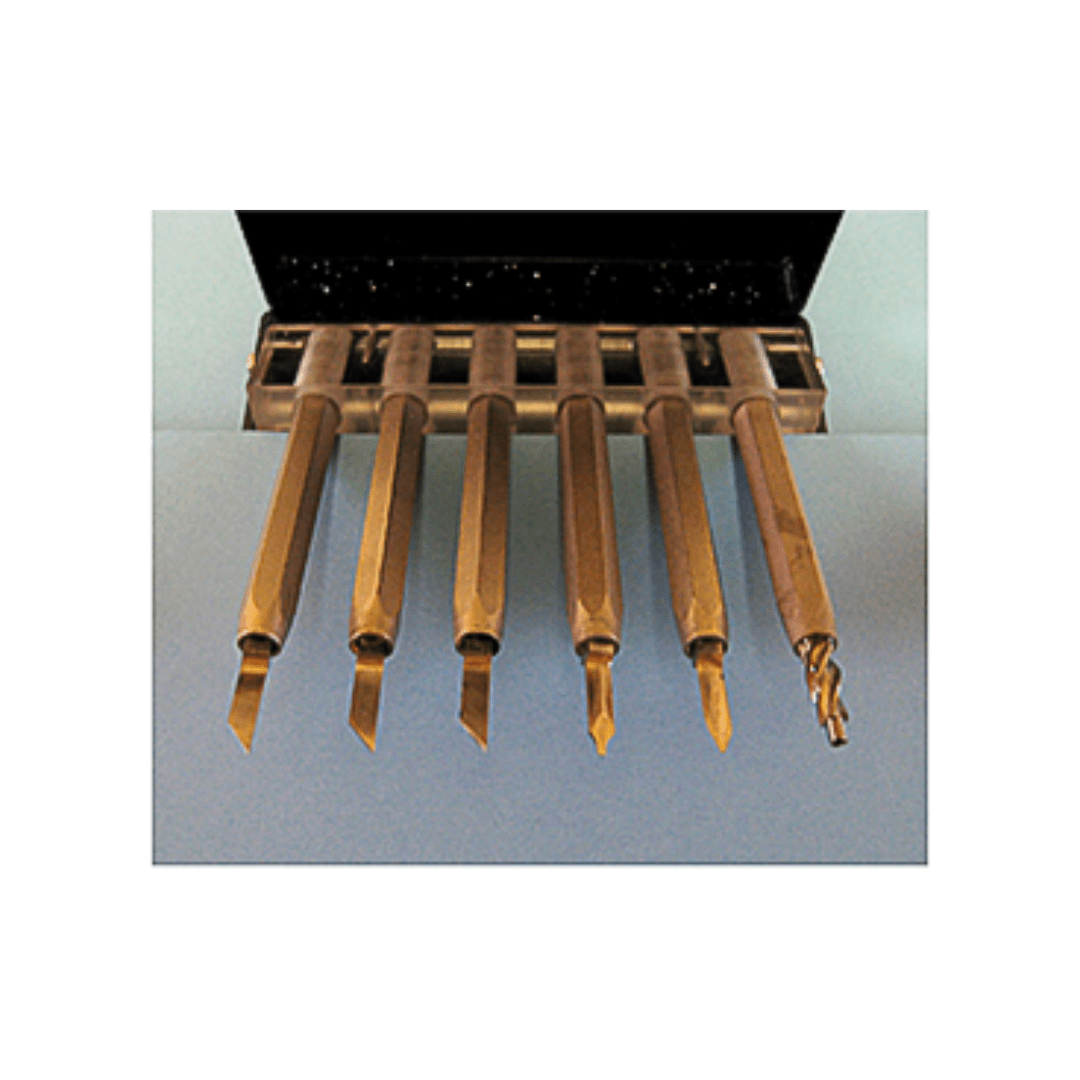

Kit di utensili manuali X-TEM HSS per la preparazione del campione di sezionamento TEM

La preparazione meccanica del campione prima dell’assottigliamento richiede in genere utensili manuali meccanici speciali. Il kit di utensili manuali X-TEM HSS contiene sei strumenti di alta qualità, pratici e affidabili. Gli strumenti sono progettati per varie attività come:

• Regolazione del campione nei dischi Ti X-TEM
• Rimozione della colla in eccesso
• Taglio
• Regolazione della piastra del sedile del supporto del campione

	X-TEM HSS handtools kit for TEM sectioning sample preparation incl. 4 handtools
Product #	Unit
29-001510	X-TEM HSS handtools kit for TEM sectioning sample preparation incl. 4 handtools

Dischi e materiali di consumo in titanio X-TEM per la preparazione del campione TEM

I dischi in titanio X-TEM sono stati sviluppati per semplificare la preparazione meccanica di campioni TEM a sezione trasversale. Con i dischi Ti X-TEM Ø3mm, il campione può essere posizionato nella cavità e trattenuto deformando meccanicamente le strisce sottili su entrambi i lati del foro. Utilizzando questo metodo, i campioni non devono essere incollati prima dell’incorporamento. Le strisce deformate trattengono entrambe il campione nel disco e premono insieme i pezzi del campione prima di incollarli. È disponibile una gamma di aperture per fori per campioni da 0,6 a 1,3 mm. I vantaggi della tecnologia di incapsulamento basata su disco basata su titanio sono:

• Bassa velocità di sputtering, eccellenti parametri di protezione del campione
• Basso livello di impianto nei campioni incapsulati
• L’emissione di luce blu durante il trattamento con raggi ionici fornisce un feedback ottico istantaneo
• Eccellenti proprietà meccaniche
• Buone proprietà di lavorazione

	EM-Tec C38 strong conductive carbon cement, 25g bottle
Product #	Unit
15-001138	EM-Tec C38 strong conductive carbon cement, 25g bottle

	Micro-Tec DP1 oil based diamond polishing paste, 1µm, yellow colour , 5g syringe
Product #	Unit
29-001580	Micro-Tec DP1 oil based diamond polishing paste, 1µm, yellow colour , 5g syringe

	Micro-Tec DP10 oil based diamond polishing paste, 10µm, light green colour , 5g syringe
Product #	Unit
29-001590	Micro-Tec DP10 oil based diamond polishing paste, 10µm, light green colour , 5g syringe

	Ti sample holder disc, Ø3×0.3mm, 0.6×1.8mm hole
Product #	Unit
29-001520	Ti sample holder disc, Ø3×0.3mm, 0.6×1.8mm hole

	Ti sample holder disc, Ø3×0.3mm, 0.8×1.8mm hole
Product #	Unit
29-001530	Ti sample holder disc, Ø3×0.3mm, 0.8×1.8mm hole

	Ti sample holder disc, Ø3×0.3mm, 1.0×1.8mm hole
Product #	Unit
29-001540	Ti sample holder disc, Ø3×0.3mm, 1.0×1.8mm hole

	Ti sample holder disc, Ø3×0.3mm, 1.2×1.8mm hole
Product #	Unit
29-001550	Ti sample holder disc, Ø3×0.3mm, 1.2×1.8mm hole

	Ti sample holder disc, Ø3×0.3mm, 1.3×1.8mm hole
Product #	Unit
29-001560	Ti sample holder disc, Ø3×0.3mm, 1.3×1.8mm hole
