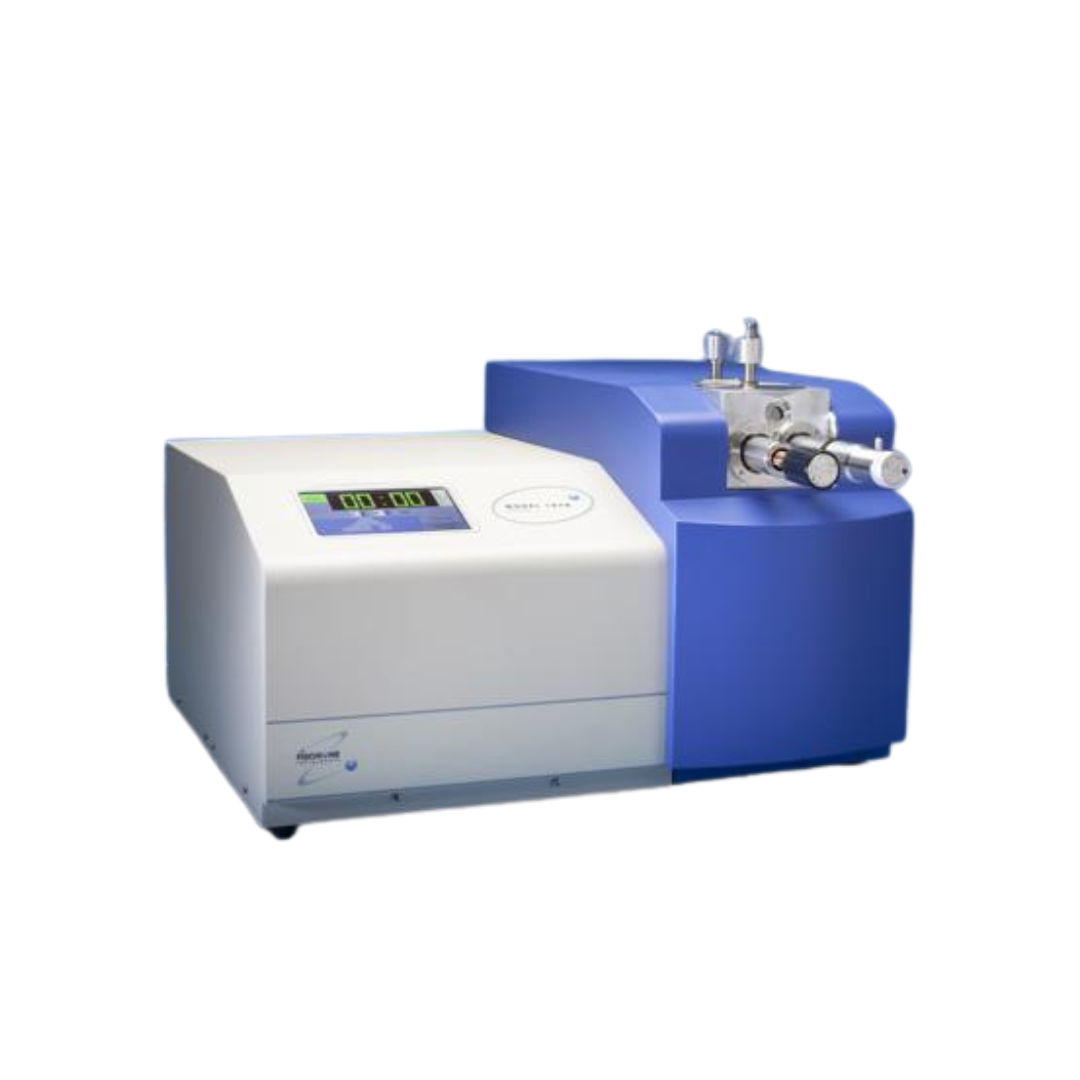

Nano Clean

Pulisce simultaneamente i campioni e i supporti per microscopia elettronica
Il NanoClean rimuove automaticamente e rapidamente la contaminazione organica (idrocarburi) per le applicazioni di microscopia. È multifunzionale: pulisce simultaneamente campioni di microscopia elettronica, portacampioni e stub. È ideale anche per le tecniche di scienza delle superfici.

NanoClean è dotato di un modulo incorporato con touchscreen di facile utilizzo che consente all’utente di controllare le singole funzioni dello strumento, come la potenza erogata, la pressione della camera, la miscela di gas e la durata del processo. Per la pulizia dedicata di campioni e supporti per microscopia elettronica, NanoClean include una ricetta che produce condizioni ottimali di trattamento al plasma. Sono disponibili altre ricette per applicazioni quali il miglioramento delle proprietà idrofile delle griglie di supporto biologico.

Miglioramento dell’imaging e dell’analisi
La pulizia avviene esclusivamente grazie ai composti di gas reattivi formati dal plasma che reagiscono chimicamente con il materiale carbonioso sul campione e sul portacampioni. Un plasma a bassa energia, accoppiato induttivamente, ad alta frequenza e a valle pulisce efficacemente la superficie del campione senza modificarne la composizione elementare o le caratteristiche strutturali.

Nei microscopi elettronici con sorgenti di elettroni ad alta luminosità, i campioni non trattati al plasma tendono a contaminarsi. NanoClean garantisce che la contaminazione carboniosa non interferisca con l’imaging o l’analisi, anche durante la microanalisi a sonda fine per periodi prolungati. I campioni altamente contaminati possono essere puliti in due minuti o meno.

Caratteristiche
Il sistema di aspirazione del NanoClean è privo di olio. La camera include un blocco del carico per un rapido scambio di campioni, rendendo il NanoClean ideale per applicazioni ad alta produttività. Il NanoClean contiene tre regolatori di flusso di massa ed è progettato per accettare diversi gas. In genere, la miscela di gas collaudata nel tempo, composta dal 25% di ossigeno e dal 75% di argon, viene collegata a uno degli ingressi di gas. Il NanoClean è dotato di due ulteriori ingressi di gas che accettano gas che possono essere miscelati utilizzando la tecnologia di flusso di massa interna al NanoClean. Una rete di adattamento automatico assicura che la potenza ad alta frequenza sia efficacemente accoppiata al plasma e che la potenza erogata sia adatta all’applicazione. La rete di adattamento regola la potenza del plasma in base alle diverse condizioni, agli oggetti da trattare o ai gas utilizzati.

Portacampioni standard e specializzati
Il NanoClean accetta prontamente uno o due portacampioni a ingresso laterale per tutti i microscopi elettronici a trasmissione, a trasmissione a scansione e a scansione commerciali. Una porta aggiuntiva consente di inserire nella camera oggetti grandi e voluminosi per il trattamento. È l’ideale per le applicazioni di microscopia elettronica a scansione o di scienza delle superfici. Una porta speciale per il portacampioni consente di pulire i campioni contenuti in griglie di carbonio.

• Plasma cleaning of carbon films for transmission electron microscopy
• Effect of plasma cleaning on carbon support films for field emission gun transmission electron microscopy
