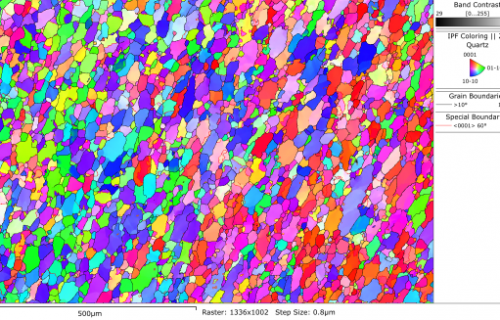

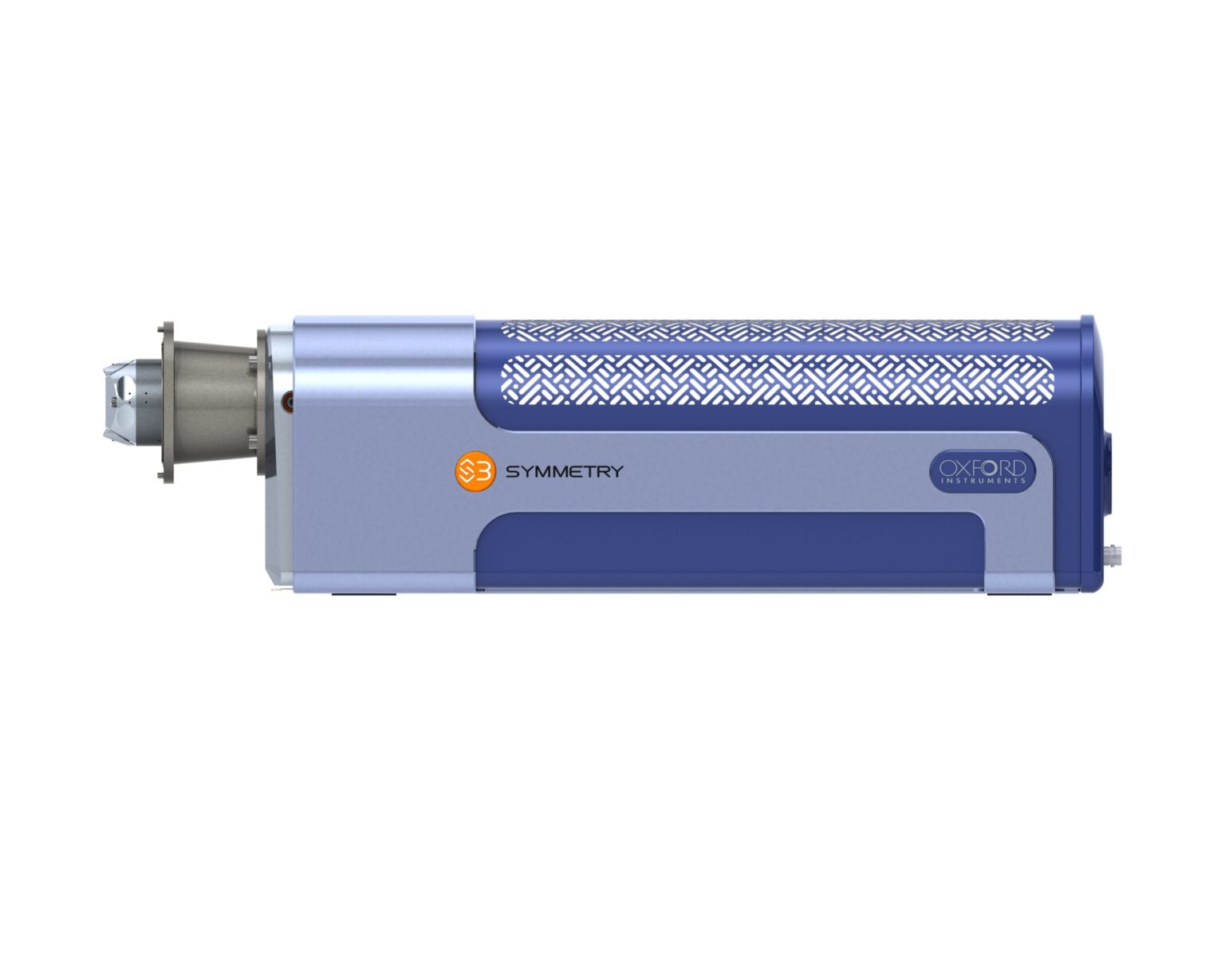

Symmetry S3 utilizza un sensore CMOS personalizzato e fibre ottiche per sbloccare una combinazione unica e potente di velocità, sensibilità e dettagli del modello di diffrazione. L’S3, in combinazione con il software AZtec, offre prestazioni eccezionali su tutti i materiali e per tutte le misurazioni. La massima velocità di analisi del Symmetry S3, superiore a 5700 pps, consente la caratterizzazione della trama e della dimensione dei grani in pochi secondi, ma ciò si ottiene senza richiedere alte correnti del fascio o sacrificare la risoluzione del pattern.

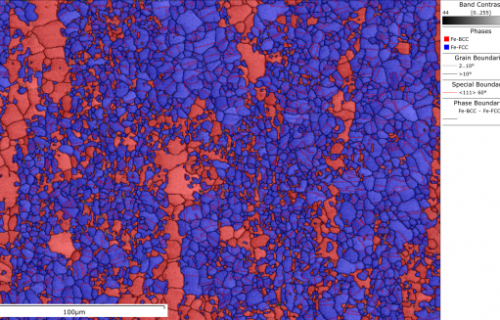

Ciò significa che queste elevate velocità possono essere raggiunte anche su campioni reali e impegnativi come leghe metalliche leggere multifase o acciai deformati.
Inoltre, Symmetry S3 è in grado di raccogliere EBSP con risoluzione megapixel senza distorsioni per analisi dettagliate di deformazione e fase. Si tratta di un rilevatore adatto a tutte le applicazioni, potenziato da caratteristiche innovative come l’inclinazione controllata da software (con calibrazione dinamica) e un esclusivo sensore di prossimità.
Quando un rilevatore EBSD non scende a compromessi, nessuna applicazione è fuori dalla tua portata.
Il detector Symmetry S3 ha prestazioni eccezionali unite alla facilità d’uso, che lo rendono il rivelatore ideale per tutte le applicazioni EBSD:
- Velocità di indicizzazione garantita > 5700 pattern al secondo (pps)
- Lente a fibre ottiche che offre una sensibilità ineguagliabile
- Massima sensibilità > 1000 pps / nA
- Risoluzione di 156 x 128 pixel alla massima velocità
- Pattern a piena risoluzione megapixel (1244 x 1024), ideali per analisi delle deformazioni ad alta risoluzione angolare (HR)-EBSD
- Distorsione sub-pixel, che garantisce una precisione angolare inferiore a 0,05°
- Interfaccia di inclinazione controllata da software e autocalibrazione: posizionamento e indicizzazione perfetti per tutte le dimensioni e geometrie di campioni
- Esclusivo sensore di prossimità: rileva potenziali collisioni prima che avvengano e sposta automaticamente il rivelatore in una posizione sicura
- Cinque rivelatori forescatter integrati (opzionali), che forniscono immagini a colori a contrasto di canalizzazione complementare e a contrasto di numero atomico
- Interfaccia SEM a soffietto, per mantenere l’integrità del vuoto del microscopio
- Impostazioni del rivelatore semplici e intuitive, per garantire sempre risultati ottimali
Le prestazioni del rivelatore Symmetry S3 sono garantite dalla potente piattaforma di acquisizione AZtecHKL, supportata dal più veloce e moderno software di elaborazione dati EBSD, AZtecCrystal.
La tabella di confronto riportata di seguito vi aiuterà a scegliere il miglior pacchetto software in grado di offrire la flessibilità e la funzionalità di cui avete bisogno.
Feature |
Description |
AZtecHKL |
AZtecHKL |
AZtecHKL |
|
Standard |
Advanced |
Expert |
AZtec EBSD Mapping |
Point Analyses,LineScans and Maps |
✔ |
✔ |
✔ |
ReAnalysis |
Reprocess datasets with stored patterns |
✔ |
✔ |
✔ |
AZtec Synergy |
Fully integrates Oxford Instruments EDS & EBSD systems with simultaneous EDS and EBSD maps /linescans |
✔ |
✔ |
✔ |
AZtec PhaseID |
Combines EDS & EBSD data to identify unknown phases |
✔ |
✔ |
✔ |
AZtec Image Registration |
Register and use an image for specimen navigation |
✔ |
✔ |
✔ |
TKD Navigator |
Dedicated workflow for transmission Kikuchi diffraction (TKD) |
✔ |
✔ |
✔ |
AZtec Data Analysis |
Data Clean, Grain Detection & Size Analysis, Map Editor |
✔ |
✔ |
✔ |
AZtecCrystalStandard |
Modern, standalone EBSD data processing software incl. maps, pole/inverse pole figures, ODFs and grain analysis |
✔ |
✔ |
✔ |
AZtec TruPhase |
Real time differentiation of similar crystal structures using EDS |
O |
✔ |
✔ |
AZtec Autolock |
Predictive and reactive specimen drift correction |
O |
✔ |
✔ |
Colour FSD |
Colour visualisation of orientation images using forescatter detectors |
O |
✔ |
✔ |
PseudoSymmetry |
Solves orientation measurements in materials where different orientations deliver similar EBSPs |
O |
✔ |
✔ |
AZtecHKL Steel |
Reclassify phase tool for phase separation and dedicated steel phase database |
O |
✔ |
✔ |
AZtecCrystal Advanced |
Comprehensive standalone data processing package, incl. materials properties, parent grain reconstruction and advanced dislocation analysis |
O |
✔ |
✔ |
AZtecCrystal MapSweeper |
Dataset enhancement tools based on pattern simulation and pattern matching routines |
O |
O |
✔ |
AZtec Large Area Mapping |
Acquire and stitch multiple fields to characterise large sample areas |
O |
O |
✔ |
AZtec MapQueue |
Schedule acquisition of multiple experiments |
O |
O |
✔ |
CIF Import |
Import Crystal Information Files for phase definition |
O |
O |
✔ |
Magnetic Field Correction |
Correct EBSD pattern distortion from immersion lens fields |
O |
O |
O |
AZtec 3D |
Automated acquisition of 3D datasets on compatible FIB-SEMs |
✘ |
O |
O |
O: Available as Option
