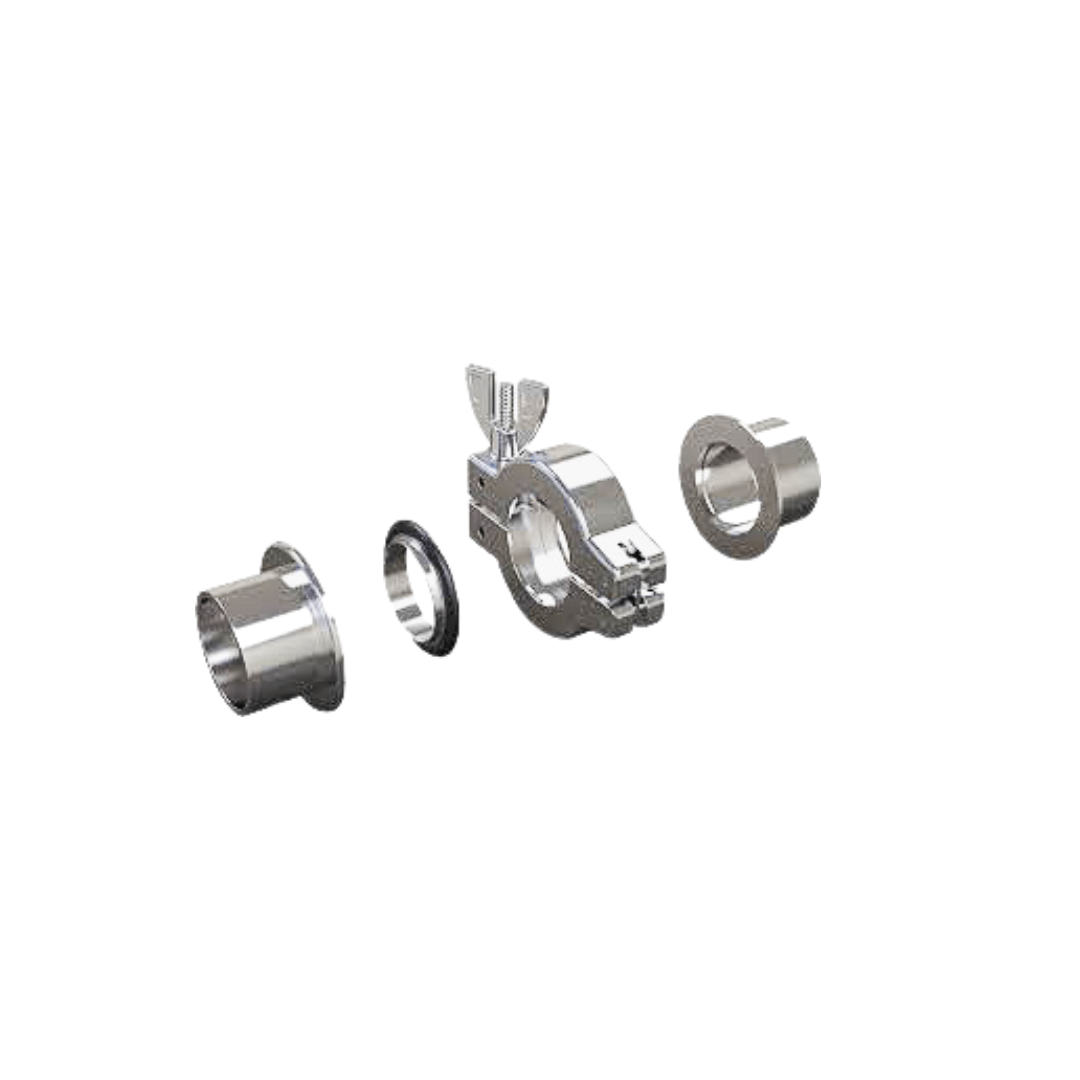

Le flange da vuoto KF EM-Tec e tutti i loro componenti sono direttamente compatibili con tutte le connessioni a flangia da vuoto KF, NW e QF.
Queste connessioni flangiate di vuoto standard e medio hanno denominazioni intercambiabili, tra cui: KF, DN-KF, ISO-KF, NW, ISO-NW, QF e DN.
Le dimensioni standard offerte sono:
La maggior parte dei componenti sono in acciaio inossidabile. Tuttavia, per gli adattatori sono talvolta preferite le leghe di alluminio per alto vuoto. L’hardware standard della flangia da vuoto KF viene ampiamente utilizzato per collegare i componenti del sistema di vuoto e può essere trovato su sistemi di rivestimento, microscopi elettronici, forni a vuoto, pompe per vuoto, apparecchiature per vuoto, vacuometri ecc.
 |
Raccordo flangiato EM-Tec KF con filettatura femmina NPT da 1/8 di pollice, alluminio |
|---|---|
| Product # | Unit |
| 61-010003-16 | DN16KF adapter to 1/8inch NPT female thread, aluminium |
| 61-010003-25 | DN25KF adapter to 1/8inch NPT female thread, aluminium |
| 61-010003-40 | DN40KF adapter to 1/8inch NPT female thread, aluminium |
| 61-010003-50 | DN50KF adapter to 1/8inch NPT female thread, aluminium |
 |
Raccordo flangiato per vuoto EM-Tec KF con filetto femmina NPT da 1/8 di pollice, acciaio inossidabile |
|---|---|
| Product # | Unit |
| 61-110003-16 | DN16KF adapter to 1/8inch NPT female thread, 304 stainless steel |
| 61-110003-25 | DN25KF adapter to 1/8inch NPT female thread, 304 stainless steel |
| 61-110003-40 | DN40KF adapter to 1/8inch NPT female thread, 304 stainless steel |
| 61-110003-50 | DN50KF adapter to 1/8inch NPT female thread, 304 stainless steel |
|
Raccordo flangiato per vuoto EM-Tec KF con filetto femmina NPT da 1/4 di pollice, acciaio inossidabile 304 |
|---|---|
| Product # | Unit |
| 61-110006-16 | DN16KF adapter to 1/4 inch NPT female thread, 304 stainless steel |
| 61-110006-25 | DN25KF adapter to 1/4 inch NPT female thread, 304 stainless steel |
|
Raccordo flangiato per vuoto EM-Tec KF con filetto femmina NPT da 1/4 di pollice, alluminio |
|---|---|
| Product # | Unit |
| 61-010006-16 | DN16KF adapter to 1/4inch NPT female thread, aluminium |
| 61-010006-25 | DN25KF adapter to 1/4inch NPT female thread, aluminium |
| 61-010006-40 | DN40KF adapter to 1/4inch NPT female thread, aluminium |
| 61-010006-50 | DN50KF adapter to 1/4 inch NPT female thread, aluminium |
 |
Flangia di vuoto EM-Tec KF DN10/16KF con tenuta adattiva da KF10 a KF16 e anello di centraggio in acciaio inossidabile 304 con O-ring in Viton |
|---|---|
| Product # | Unit |
| 61-110011-10 | DN10/16KF adaptive seal from KF10 to KF16 with 304 stainless steel centering ring with Viton O-ring |
 |
Guarnizioni della flangia per vuoto EM-Tec KF con anello di centraggio in acciaio inossidabile 304 con O-ring in Viton |
|---|---|
| Product # | Unit |
| 61-110010-16 | DN16KF seal with 304 stainless steel centering ring with Viton O-ring |
| 61-110010-25 | DN25KF seal with 304 stainless steel centering ring with Viton O-ring |
| 61-110010-40 | DN40KF seal with 304 stainless steel centering ring with Viton O-ring |
| 61-110010-50 | DN50KF seal with 304 stainless steel centering ring with Viton O-ring |
 |
O-ring di ricambio EM-Tec per guarnizioni di centraggio usurate o danneggiate |
|---|---|
| Product # | Unit |
| 61-010011-16 | DN16KF replacement O-ring for KF16 centering ring, NBR |
| 61-010011-25 | DN25KF replacement O-ring for KF25 centering ring, NBR |
| 61-010011-40 | DN40KF replacement O-ring for KF40 centering ring, NBR |
| 61-010011-50 | DN50KF replacement O-ring for KF50 centering ring, NBR |
 |
Tenute di centraggio della flangia per vuoto EM-Tec KF con anello di centraggio in alluminio con O-ring in Viton |
|---|---|
| Product # | Unit |
| 61-010010-16 | DN16KF seal with aluminium centering ring with Viton O-ring |
| 61-010010-25 | DN25KF seal with aluminium centering ring with Viton O-ring |
 |
Morsetto a galletto EM-Tec KF con flangia per vuoto a sgancio rapido, alluminio |
|---|---|
| Product # | Unit |
| 61-010015-16 | DN16KF quick release hinged wing nut clamp, aluminium |
| 61-010015-25 | DN25KF quick release hinged wing nut clamp, aluminium |
| MSDN40W-1 | DN40KF quick release hinged wing nut clamp, aluminium |
| 61-010015-50 | DN50KF quick release hinged wing nut clamp, aluminium |
 |
Flangia cieca EM-Tec, acciaio inossidabile 304 |
|---|---|
| Product # | Unit |
| 61-110012-16 | DN16KF blank flange, 304 stainless steel |
| 61-110012-25 | DN25KF blank flange, 304 stainless steel |
| 61-110012-40 | DN40KF blank flange, 304 stainless steel |
| 61-110012-50 | DN50KF blank flange, 304 stainless steel |
 |
Riduttori di vuoto conici EM-Tec da DN40KF a DN25KF o DN16KF e da DN25KF o DN16KF, acciaio inossidabile 304, lunghezza 40mm |
|---|---|
| Product # | Unit |
| 61-110014-1625 | EM-Tec conical vacuum reducer from DN25KF to DN16KF, 304 stainless, 40mm long |
| 61-110014-1640 | EM-Tec conical vacuum reducer from DN40KF to DN16KF, 304 stainless, 40mm long |
| 61-110014-2540 | EM-Tec conical vacuum reducer from DN40KF to DN25KF, 304 stainless, 40mm long |
 |
Adattatori per flangia per vuoto EM-Tec DN25KF, acciaio inossidabile 304 |
|---|---|
| Product # | Unit |
| 61-110022-06 | DN25KF hose adapter for 6mm ID hose, 304 stainless steel |
| 61-110022-25 | DN25KF hose adapter for 25mm ID hose, L=35mm, 304 stainless steel |
 |
Adattatori per flangia per vuoto EM-Tec DN16KF, acciaio inossidabile 304 |
|---|---|
| Product # | Unit |
| 61-110020-16 | DN16KF hose adapter for 16mm ID hose, L=35mm, 304 stainless steel |
