Gli standard di risoluzione della qualità sono strumenti essenziali per ottenere risoluzione, impostazioni, dimensioni del fascio e correzione dell’astigmatismo ottimali su sistemi SEM, CD-SEM, FESEM, FIB, Microprobe, Auger e SIMS. Gli standard del settore sono:
- Particelle d’oro su un substrato di carbonio
- Sfere di stagno su un substrato di carbonio.
Le particelle d’oro sul carbonio hanno ricche funzionalità e forniscono un’eccellente potenza del segnale per l’imaging di elettroni secondari (SE). Sono ugualmente adatti per l’imaging di elettroni backscatter a bassa tensione (BSE). Le sfere rotonde di stagno quasi perfette hanno una forma facilmente riconoscibile e possono essere utilizzate dove l’oro non è tollerato. Sono disponibili più dimensioni di particelle per diverse applicazioni di imaging. I substrati in carbonio hanno tutti 6 mm di diametro e 2 mm di altezza.
EM-Tec gold su standard di risoluzione del carbonio

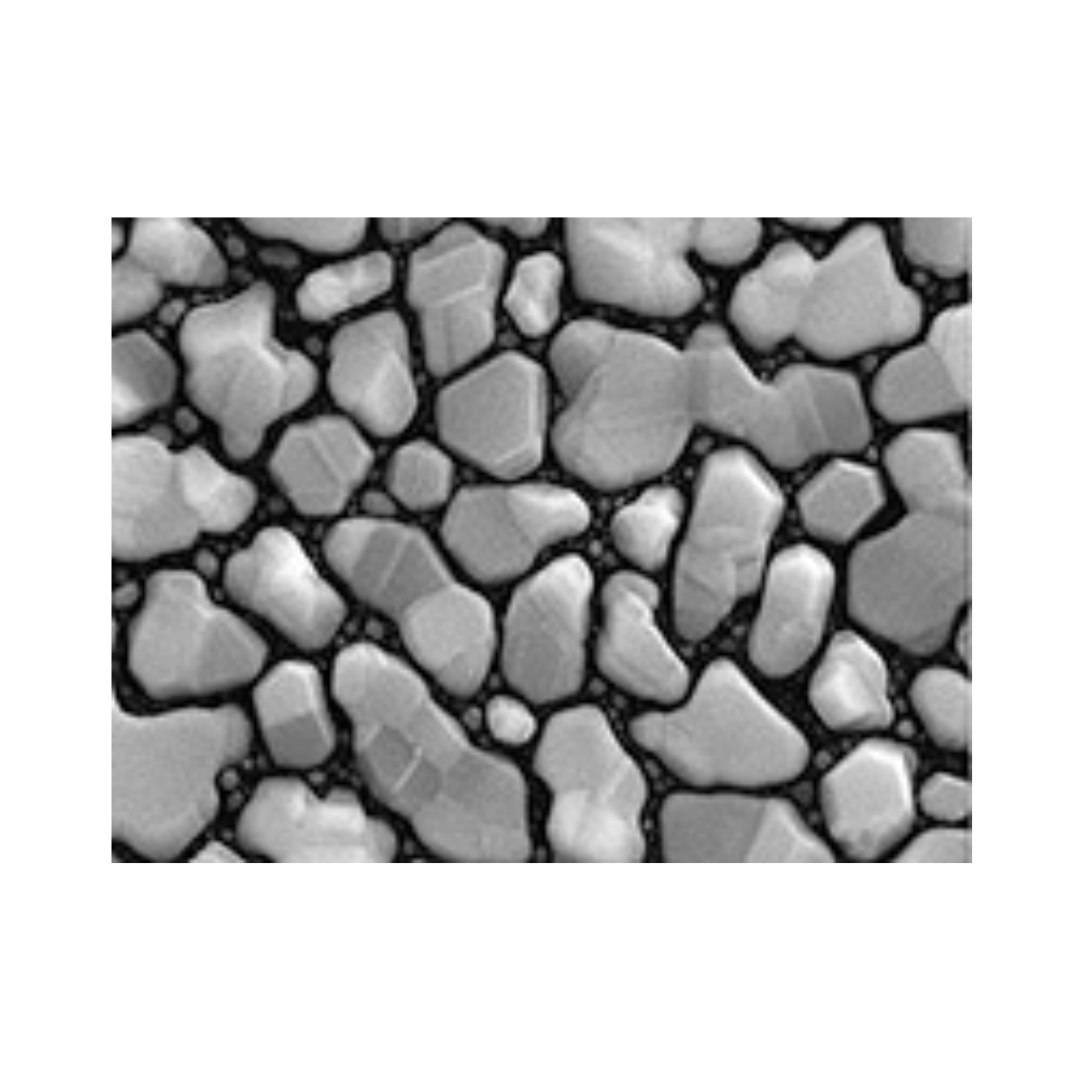

Le particelle d’oro sull’oro su campioni di test di risoluzione del carbonio forniscono caratteristiche relativamente nitide, singole particelle disperse e un eccellente contrasto con il substrato di carbonio. Sono disponibili 4 diverse misure di oro EM-Tec su campioni di test di risoluzione del carbonio:
- EM-Tec 1 con particelle di Au comprese tra 5-200nm. Ideale per i test di risoluzione su SEM standard. Utilizzare con ingrandimento 15.000x o superiore.
- EM-Tec 2 con particelle di Au comprese tra 30 e 300 nm. Questo campione di calibrazione è stato sviluppato per test di risoluzione a basso kV e ingrandimenti medi. Nota le belle caratteristiche gemelle sulle particelle Au. Utilizzare con ingrandimento di 10.000x o superiore.
- EM-Tec 3 con particelle di Au comprese tra 3-50nm per test ad alta risoluzione di SEM e FESEM. Utilizzare con ingrandimento di 50.000x o superiore.
- EM-Tec 4 con particelle di Au comprese tra 2-30nm per test ad altissima risoluzione di FESEM. Utilizzare con ingrandimento 100.000x o superiore.
Gli standard di risoluzione EM-Tec sono disponibili non montati o già montati su stub SEM popolari. Selezionare ulteriori informazioni sui campioni di prova specifici per la risoluzione dell’oro su carbonio per vedere le opzioni di montaggio.
Latta EM-Tec sugli standard di risoluzione del carbonio
Le sfere di stagno su carbonio forniscono un eccellente campione per determinare la risoluzione dei sistemi SEM, FESEM, FIB, CD-SEM, Microprobe, Auger e SIMS. Le sfere rotonde quasi perfette di varie dimensioni sono particolarmente adatte per determinare la qualità dell’immagine, la luminosità e il contrasto (livelli di grigio), la dimensione ottimale della sonda e la correzione dell’astigmatismo. Lo stagno su carbonio viene utilizzato dove l’oro su carbonio non è consentito nel SEM. La forma delle sfere rotonde è facile da riconoscere e più facile da usare rispetto all’oro su carbonio. Tuttavia, il livello complessivo del segnale è inferiore a quello dell’oro sui campioni di prova del carbonio. Sono disponibili due dimensioni di standard di calibrazione della risoluzione delle sfere di stagno:
- EM-Tec 6 con sfere Sn che vanno da 5nm a 30μm. Questo standard di risoluzione copre un ampio intervallo di ingrandimento ed è utile anche per l’ingrandimento medio e inferiore, a partire da circa 100x. Utile anche a intervalli di kV più bassi a causa delle sfere più grandi. Inizia con un ingrandimento più basso e ingrandisci le sfere più piccole con ingrandimenti (molto) più alti.
- EM-Tec 7 con sfere Sn che vanno da 10-100nm. Eccellente campione per SEM e FESEM ad alta risoluzione con un piacevole strato liscio di sfere Sn. Utilizzare con un ingrandimento di 30.000x o superiore.
Gli standard di risoluzione EM-Tec sono disponibili non montati o già montati su stub SEM popolari. Selezionare ulteriori informazioni sulla latta specifica sul campione di prova per la risoluzione del carbonio per vedere le opzioni di montaggio.
#31-021100 EM-Tec Au su C standard di risoluzione 1, 5-200nm
Oro su standard di prova di risoluzione del carbonio con particelle d’oro su un substrato di carbonio. La dimensione delle particelle d’oro varia da 5-200nm. Il substrato di carbonio ha un diametro di 6 mm e un’altezza di 2 mm. L’oro fornisce un eccellente segnale SE, mentre lo sfondo di carbonio scuro separa le singole particelle d’oro. Le particelle d’oro ricche di funzionalità sono ideali per i test di risoluzione su SEM standard. Utilizzare con un ingrandimento di 15.000x o superiore. Ideale per correggere distorsione, astigmatismo e spostamento dell’immagine e per regolare la messa a fuoco, le dimensioni del fascio, il contrasto e la luminosità corretti. Questo standard di risoluzione ha una griglia quadrata per facilitare l’individuazione e il posizionamento.
Disponibile non montato o montato sui mozzi SEM più popolari. Se lavori con più piattaforme SEM, consulta la nostra pagina sull’adattatore stub SEM. Gli adattatori stub SEM consentono di utilizzare un unico standard di risoluzione su tutti i SEM.
 | EM-Tec Au su C standard di risoluzione 1, 5-200nm |
|---|---|
| Product # | Unit |
| 31-021100-U | EM-Tec Au on C resolution standard 1, 5-200nm, unmounted |
| 31-021100-1 | EM-Tec Au on C resolution standard 1, 5-200nm, mounted on Ø12.7mm pin stub |
| 31-021100-2 | EM-Tec Au on C resolution standard 1, 5-200nm, mounted on Ø12.7mm Zeiss pin stub |
| 31-021100-6 | EM-Tec Au on C resolution standard 1, 5-200nm, mounted on Ø12.2mm JEOL stub |
| 31-021100-8 | EM-Tec Au on C resolution standard 1, 5-200nm, mounted on Ø15mm Hitachi stub |
| 31-021100-10 | EM-Tec Au on C resolution standard 1, 5-200nm, custom mount |
# 31-021200 EM-Tec Au su C standard di risoluzione 2, 30-300nm
Oro su standard di prova di risoluzione del carbonio con particelle d’oro più grandi su un substrato di carbonio. La dimensione delle particelle d’oro varia da 30 a 300 nm. Il substrato di carbonio ha un diametro di 6 mm e un’altezza di 2 mm. Le particelle d’oro più grandi forniscono un eccellente segnale SE, mentre lo sfondo di carbonio scuro separa le singole particelle d’oro. Le particelle d’oro più grandi e ricche di caratteristiche sono ideali per bassi kV e range di maginficazione medio. Utilizzare con un ingrandimento di 10.000x o superiore. Ideale per correggere distorsione, astigmatismo e spostamento dell’immagine e per regolare la messa a fuoco, le dimensioni del fascio, il contrasto e la luminosità corretti. Questo standard di risoluzione ha una griglia quadrata per facilitare l’individuazione e il posizionamento.
Disponibile non montato o montato sui mozzi SEM più popolari. Se lavori con più piattaforme SEM, consulta la nostra pagina sull’adattatore stub SEM. Gli adattatori stub SEM consentono di utilizzare un unico standard di risoluzione su tutti i SEM.
 | EM-Tec Au su C standard di risoluzione 2, 30-300nm |
|---|---|
| Product # | Unit |
| 31-021100-U | EM-Tec Au on C resolution standard 2, 30-300nm, unmounted |
| 31-021200-1 | EM-Tec Au on C resolution standard 2, 30-300nm, mounted on Ø12.7mm pin stub |
| 31-021200-2 | EM-Tec Au on C resolution standard 2, 30-300nm, mounted on Ø12.7mm Zeiss pin stub |
| 31-021200-6 | EM-Tec Au on C resolution standard 2, 30-300nm, mounted on Ø12.2mm JEOL stub |
| 31-021200-8 | EM-Tec Au on C resolution standard 2, 30-300nm, mounted on Ø15mm Hitachi stub |
| 31-021200-10 | EM-Tec Au on C resolution standard 2, 30-300nm, custom mount |
#31-021300 EM-Tec Au su C standard di risoluzione 3, 3-50nm
Test di risoluzione dell’oro su carbonio con particelle d’oro fini su un substrato di carbonio. La dimensione delle particelle d’oro varia da 3 a 50 nm. Il substrato di carbonio ha un diametro di 6 mm e un’altezza di 2 mm. L’oro fine fornisce un eccellente segnale SE, mentre lo sfondo di carbonio scuro separa le singole particelle d’oro. Le particelle d’oro più fini sono ideali per i test ad alta risoluzione su SEM e FESEM standard. Utilizzare con un ingrandimento di 50.000x o superiore. Ideale per astigmatismo e spostamento dell’immagine e per regolare la messa a fuoco, le dimensioni del fascio, il contrasto e la luminosità corretti per l’imaging ad alta risoluzione. Questo standard di risoluzione ha una griglia quadrata per facilitare l’individuazione e il posizionamento.
Disponibile non montato o montato sui mozzi SEM più popolari. Se lavori con più piattaforme SEM, consulta la nostra pagina sull’adattatore stub SEM. Gli adattatori stub SEM consentono di utilizzare un unico standard di risoluzione su tutti i SEM.
| EM-Tec Au su C standard di risoluzione 2, 30-300nm |
|---|---|
| Product # | Unit |
| 31-021100-U | EM-Tec Au on C resolution standard 2, 30-300nm, unmounted |
| 31-021200-1 | EM-Tec Au on C resolution standard 2, 30-300nm, mounted on Ø12.7mm pin stub |
| 31-021200-2 | EM-Tec Au on C resolution standard 2, 30-300nm, mounted on Ø12.7mm Zeiss pin stub |
| 31-021200-6 | EM-Tec Au on C resolution standard 2, 30-300nm, mounted on Ø12.2mm JEOL stub |
| 31-021200-8 | EM-Tec Au on C resolution standard 2, 30-300nm, mounted on Ø15mm Hitachi stub |
| 31-021200-10 | EM-Tec Au on C resolution standard 2, 30-300nm, custom mount |
#31-021300 EM-Tec Au su C standard di risoluzione 3, 3-50nm
Test di risoluzione dell’oro su carbonio con particelle d’oro fini su un substrato di carbonio. La dimensione delle particelle d’oro varia da 3 a 50 nm. Il substrato di carbonio ha un diametro di 6 mm e un’altezza di 2 mm. L’oro fine fornisce un eccellente segnale SE, mentre lo sfondo di carbonio scuro separa le singole particelle d’oro. Le particelle d’oro più fini sono ideali per i test ad alta risoluzione su SEM e FESEM standard. Utilizzare con un ingrandimento di 50.000x o superiore. Ideale per astigmatismo e spostamento dell’immagine e per regolare la messa a fuoco, le dimensioni del fascio, il contrasto e la luminosità corretti per l’imaging ad alta risoluzione. Questo standard di risoluzione ha una griglia quadrata per facilitare l’individuazione e il posizionamento.
Disponibile non montato o montato sui mozzi SEM più popolari. Se lavori con più piattaforme SEM, consulta la nostra pagina sull’adattatore stub SEM. Gli adattatori stub SEM consentono di utilizzare un unico standard di risoluzione su tutti i SEM.
 | EM-Tec Au su C standard di risoluzione 3, 3-50nm |
|---|---|
| Product # | Unit |
| 31-021300-U | EM-Tec Au on C resolution standard 3, 3-50nm, unmounted |
| 31-021300-1 | EM-Tec Au on C resolution standard 3, 3-50nm, mounted on Ø12.7mm pin stub |
| 31-021300-2 | EM-Tec Au on C resolution standard 3, 3-50nm, mounted on Ø12.7mm Zeiss pin stub |
| 31-021300-6 | EM-Tec Au on C resolution standard 3, 3-50nm, mounted on Ø12.2mm JEOL stub |
| 31-021300-8 | EM-Tec Au on C resolution standard 3, 3-50nm, mounted on Ø15mm Hitachi stub |
| 31-021300-10 | EM-Tec Au on C resolution standard 3, 3-50nm, custom mount |
#31-021400 EM-Tec Au su C standard di risoluzione 4, 2-30nm
Oro su standard di prova di risoluzione del carbonio con particelle d’oro più fini su un substrato di carbonio. La dimensione delle particelle d’oro varia da 2 a 30 nm. Il substrato di carbonio ha un diametro di 6 mm e un’altezza di 2 mm. L’oro più fine fornisce un eccellente segnale SE, mentre lo sfondo di carbonio scuro separa le singole particelle d’oro. Le particelle d’oro più fini sono ideali per test ad altissima risoluzione su FESEM. Utilizzare con un ingrandimento di 100.000x o superiore. Ideale per correggere l’astigmatismo e lo spostamento dell’immagine e per regolare la messa a fuoco, le dimensioni del fascio, il contrasto e la luminosità corretti per l’imaging ad altissima risoluzione. Questo standard di risoluzione ha una griglia quadrata per facilitare l’individuazione e il posizionamento.
Disponibile non montato o montato sui mozzi SEM più popolari. Se lavori con più piattaforme SEM, consulta la nostra pagina sull’adattatore stub SEM. Gli adattatori stub SEM consentono di utilizzare un unico standard di risoluzione su tutti i SEM.
 | EM-Tec Au su C standard di risoluzione 4, 2-30nm |
|---|---|
| Product # | Unit |
| 31-021400-U | EM-Tec Au on C resolution standard 4, 2-30nm, unmounted |
| 31-021400-1 | EM-Tec Au on C resolution standard 4, 2-30nm, mounted on Ø12.7mm pin stub |
| 31-021400-2 | EM-Tec Au on C resolution standard 4, 2-30nm, mounted on Ø12.7mm Zeiss pin stub |
| 31-021400-6 | EM-Tec Au on C resolution standard 4, 2-30nm, mounted on Ø12.2mm JEOL stub |
| 31-021400-8 | EM-Tec Au on C resolution standard 4, 2-30nm, mounted on Ø15mm Hitachi stub |
| 31-021400-10 | EM-Tec Au on C resolution standard 4, 2-30nm, custom mount |
#31-022100 EM-Tec Sn su C standard di risoluzione 6, 5nm-30um
Campione di prova su stagno con risoluzione del carbonio con sfere di stagno su substrato di carbonio. La gamma di dimensioni della sfera di stagno è 5nm – 30um. Le dimensioni del substrato in carbonio hanno un diametro di 6 mm e un’altezza di 2 mm. Grazie all’ampia gamma di dimensioni delle sfere, questo campione è ideale per un’ampia gamma di ingrandimenti e tensioni operative. Può essere utilizzato da ingrandimenti bassi fino a 100x e ingrandire le sfere più piccole per ingrandimenti maggiori. Le sfere rotonde quasi perfette lo rendono ideale per i test di risoluzione su SEM standard. Utilizzare con ingrandimento 15.000x o superiore. Campione di risoluzione facile da usare per SEM standard, SEM da tavolo e scopi di addestramento. Ottimo strumento per testare le prestazioni e ottimizzare il SEM dopo un cambio di filamento.
Disponibile non montato o montato sui mozzi SEM più popolari. Se lavori con più piattaforme SEM, consulta la nostra pagina sull’adattatore stub SEM. Gli adattatori stub SEM consentono di utilizzare un unico standard di risoluzione su tutti i SEM.
 | EM-Tec Sn su C standard di risoluzione 6, 5nm-30um |
|---|---|
| Product # | Unit |
| 31-022100-U | EM-Tec Sn on C resolution standard 6, 5nm-30um,unmounted |
| 31-022100-1 | EM-Tec Sn on C resolution standard 6, 5nm-30um, mounted on Ø12.7mm pin stub |
| 31-022100-2 | EM-Tec Sn on C resolution standard 6, 5nm-30um, mounted on Ø12.7mm Zeiss pin stub |
| 31-022100-6 | EM-Tec Sn on C resolution standard 6, 5nm-30um, mounted on Ø12.2mm JEOL stub |
| 31-022100-8 | EM-Tec Sn on C resolution standard 6, 5nm-30um, mounted on Ø15mm Hitachi stub |
| 31-022100-10 | EM-Tec Sn on C resolution standard 6, 5nm-30um, custom mount |
#31-022300 EM-Tec Sn su C standard di risoluzione 7, 10-100nm
Campione di prova di stagno su risoluzione di carbonio con sfere di stagno su un substrato di carbonio La gamma di dimensioni della sfera di stagno è 10-100nm. Le dimensioni del substrato in carbonio hanno un diametro di 6 mm e un’altezza di 2 mm. Le sfere rotonde quasi perfette facilitano la correzione di distorsione, astigmatismo e spostamento dell’immagine e la regolazione per il contrasto e la luminosità corretti. Questo standard di risoluzione ha uno strato relativamente liscio ed è destinato all’uso con ingrandimenti più elevati; 30.000x e superiori su SEM e FESEM standard. Questo standard di risoluzione ha una griglia quadrata per facilitare l’individuazione e il posizionamento.
Disponibile non montato o montato sui mozzi SEM più popolari. Se lavori con più piattaforme SEM, consulta la nostra pagina sull’adattatore stub SEM. Gli adattatori stub SEM consentono di utilizzare un unico standard di risoluzione su tutti i SEM.
 | EM-Tec Sn su C standard di risoluzione 7, 10-100nm |
|---|---|
| Product # | Unit |
| 31-022300-U | EM-Tec Sn on C resolution standard 7, 10-100nm,unmounted |
| 31-022300-1 | EM-Tec Sn on C resolution standard 7, 10-100nm,mounted on Ø12.7mm pin stub |
| 31-022300-2 | EM-Tec Sn on C resolution standard 7, 10-100nm, mounted on Ø12.7mm Zeiss pin stub |
| 31-022300-6 | EM-Tec Sn on C resolution standard 7, 10-100nm, mounted on Ø12.2mm JEOL stub |
| 31-022300-8 | EM-Tec Sn on C resolution standard 7, 10-100nm, mounted on Ø15mm Hitachi stub |
| 31-022300-10 | EM-Tec Sn on C resolution standard 7, 10-100nm, custom mount |
