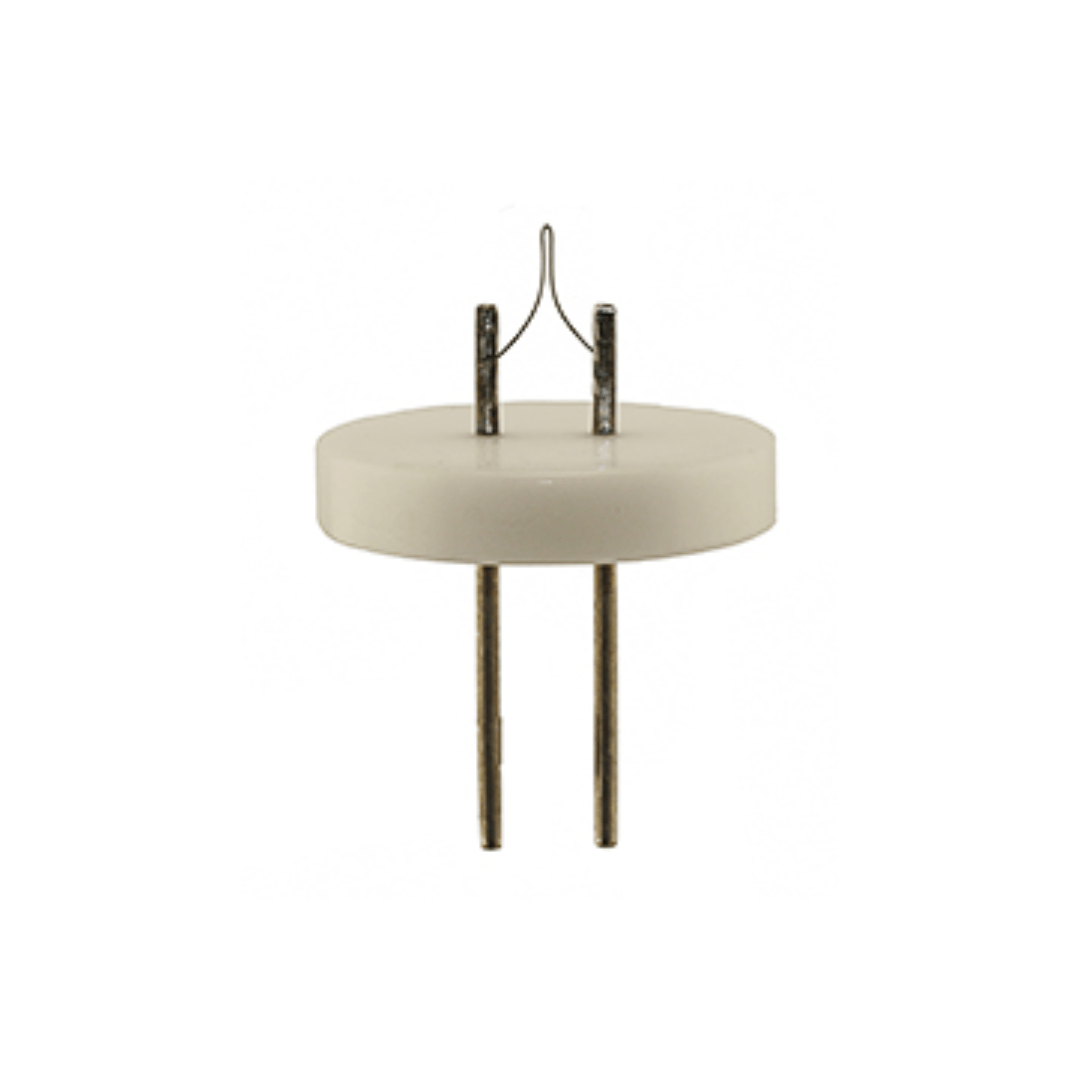

I filamenti di tungsteno prodotti da Energy Beam Sciences sono utilizzati in tutte le principali marche di microscopi elettronici a scansione e trasmissione. Questi filamenti EM di tungsteno di alta qualità e alta stabilità, detti anche catodi o emettitori di elettroni, sono fabbricati per superare le specifiche dei produttori di apparecchiature originali.
Questi catodi superiori sono realizzati con ceramiche di alta qualità, perni di contatto di dimensioni esatte e filo di filamento di tungsteno di alta qualità. Vengono utilizzati strumenti speciali per produrre la forma corretta del filamento di tungsteno.
Tutti i filamenti di tungsteno EBSciences sono allineati con precisione e ricotti in alto vuoto per ridurre lo stress nel filamento. Ciò garantirà stabilità ottimale, massima luminosità, maggiore durata e costi di gestione complessivamente inferiori.
Le caratteristiche esclusive dei filamenti EM di tungsteno EBS sono:
Raggio di punta minimo per raggio coerente
Attacco rigido del filo del filamento per postare per aumentare la stabilità
Completamente alleviato dallo stress per una maggiore durata del catodo
La posta lucidata termina
Dimensioni precise
Migliore economia a lungo termine
Consultare la tabella a fianco per il tipo corretto di filamento di tungsteno per SEM, TEM o Microprobe. I filamenti di tungsteno EBS sono disponibili per microscopi elettronici FEI, Hitachi, ISI, JEOL, Philips, Tescan, Zeiss, LEO, Cambridge Instruments, Leica, AmRay, Pemtron e CamScan.
Scheda Tecnica
AEI base Filaments compatible with Zeiss EVO, LEO, Leica, and Cambridge Instrument SEMs
Product #
Unit
MSFILWAEI
AEI Base Tungsten Filaments
AmRay Filament for all AmRay, AMR and Leitz/AMR SEMs, except AMR 1200 series
Product #
Unit
14-AM1202
AmRay Base Tungsten Filaments
Coxem Filaments H1020 for Coxem
Product #
Unit
MSFILCOX-10
Coxem filament H1020 for Coxem Q.ty 10
Set of 10 Filaments W for FEI/Philips
Product #
Unit
9432 052 50001
Set of 10 Filaments W for FEI/Philips
Hitachi S-Type Filaments for S-, SU-, H- and X-Series SEM and TEM
Product #
Unit
14-HI1204
Hitachi S-Type Base Tungsten Filaments
Hitachi S-Type pre-aligned Filaments with Metal Cartridge for S-3400N, S-3700N, SU-1500, SU-15210, SU-3500 and TM33030-3000-1000 series Table top SEM
Product #
Unit
14-HI1205
Hitachi S-Type Base pre-aligned Tungsten Filaments with Metal Cartridge
14-HT1205-1
Hitachi S-Type Base pre-aligned Tungsten Filaments with Metal Cartridge
ISI 2-Pin Filaments for ISI / ABT / Topcon SEM and ABT TEM
Product #
Unit
14-I21206
ISI 2 Pin Base Tungsten Filaments
JEOL K-Type Filaments with Stainless Steel Alignment Ring for SEM and TEM
Product #
Unit
MSFILJK
JEOL K-Type Base Tungsten Filaments with Metal Ring
Pemtron Filaments for Pemtron SEMs
Product #
Unit
14-PT1211
Pemtron filament for Pemtron SEMs
Tescan Filaments for Tescan SEMs and Camscan SEMs with new Tescan Columns
Product #
Unit
14-TN1209
Tescan Base Tungsten Filaments
14-TN1209-3
Tescan Base Tungsten Filaments
ZEISS Tungsten Filaments for Zeiss SEMs and TEMs
Product #
Unit
MSFILWZ-10
ZEISS Tungsten Filaments for Zeiss SEMs and TEMs
Tabella delle prestazioni della sorgente di elettroni
La tabella delle prestazioni della sorgente di elettroni viene fornita per fornire ulteriori informazioni relative alle prestazioni e ai requisiti per diversi tipi di emettitori di elettroni. I catodi di tungsteno sono ancora utilizzati nella maggior parte dei SEM e dei TEM di uso generale. Risultati migliori possono essere ottenuti con i catodi LaB6, mentre la massima risoluzione può essere ottenuta con Schottky o sorgenti di emissione di campo fredde che possono essere utilizzate solo in EM adatti.
Emitter Type
Thermionic
Thermionic
Schottky FE
Cold FE
Cathode Material
W
LaB6
ZrO/W (100)
W (310)
Operating Temp (K)
2700
1800
1800
300
Cathode Radius (nm)
60,000
10,000
<1000
<100
Effective Source Radius (µm)
25
10
0.015
0.0025
Emission Current Density (A/cm2)
3
30
5300
17,000
Total Emission Current (µA)
200
80
200
5
Brightness (A/cm2.sr.kV)
1×104
1×105
1×107
2×107
Maximum Probe Current (nA)
1000
1000
10
0.2
Energy Spread @ Cathode (ev)
0.59
0.4
0.31
0.26
Energy Spread @ Source Exit (eV)
1.5 – 2.5
1.3 – 2.5
0.35 – 0.7
0.3 – 0.7
Beam Noise (%)
1
1
1
5 – 10
Emission Current Drift (%/h)
0.1
0.2
<0.5
5
Operating Vacuum (hPa/mbar)
<10-5
<10-6
<10-8
<10-10
Typical Cathode Life (h)
100
>1000
>5000
>2000
Cathode Regeneration (h)
None
None
None
6-12
Sensitivity to External Influences
Minimal
Low
Low
High
