Le membrane in nitruro di silicio EM-Tec sono ottimizzate per stress per ogni dimensione di finestra e spessore del film utilizzando algoritmi proprietari e formulazioni chimiche. Questi film di supporto sono prodotti utilizzando la tecnologia MEMS all’avanguardia per produrre membrane pulite, prive di detriti e altamente planari.

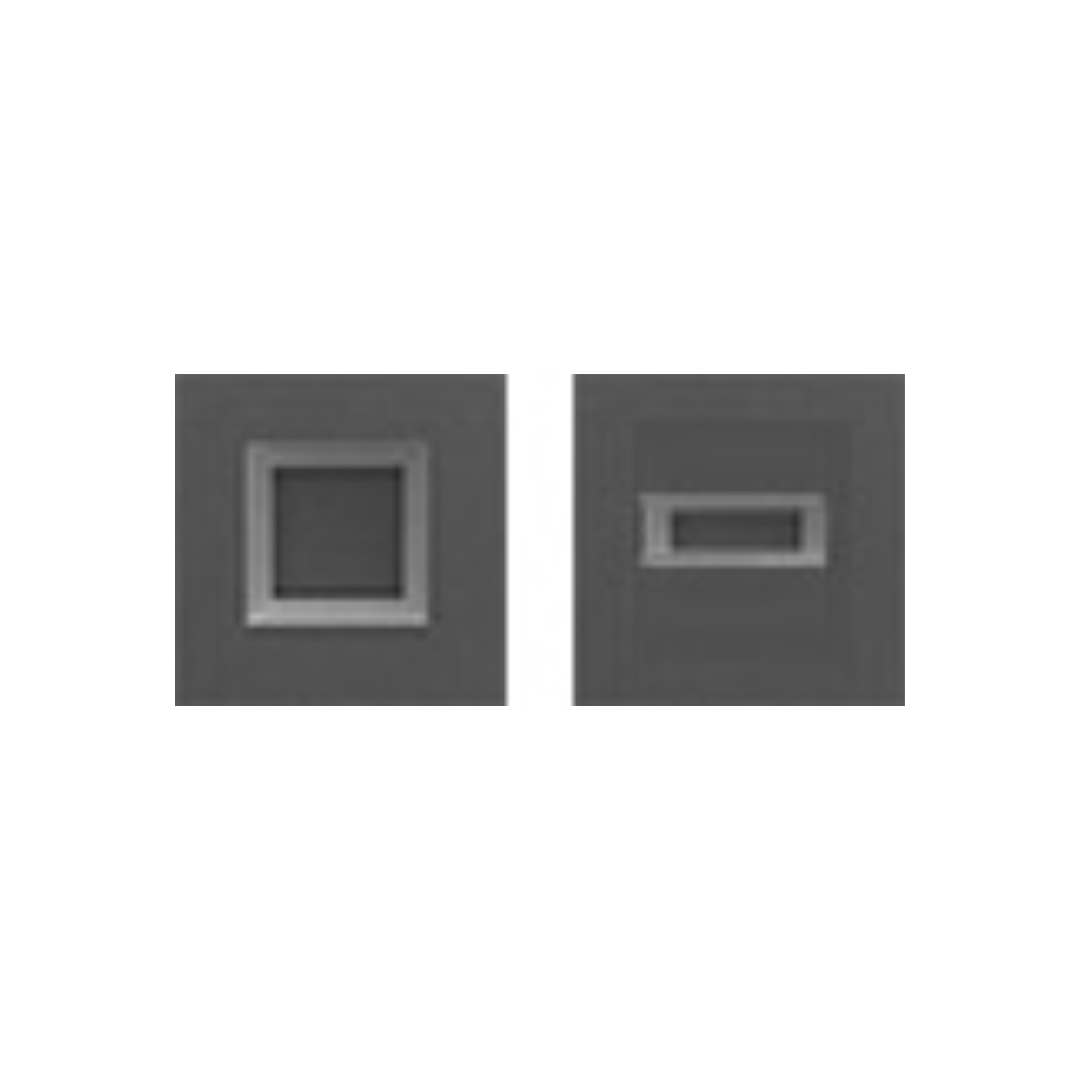

Il telaio in silicone è completamente compatibile con i supporti della griglia TEM standard da 3 mm. Le membrane SiN sono prodotte su una matrice di 2,65 x 2,65 mm con gli angoli incisi sul retro per adattarsi all’apertura di Ø3 mm nei supporti della griglia TEM. Lo spessore standard del telaio in silicone è di 200 µm, che fornisce un telaio di supporto robusto e maneggevole. Lo spessore di 200 µm è compatibile praticamente con tutti i supporti della griglia TEM standard. Per speciali supporti per griglia TEM, è disponibile un telaio di supporto in silicone più sottile di 100 µm a un prezzo più elevato.
Vantaggi dell’utilizzo di membrane in nitruro di silicio:
- materiale amorfo, a basso fondo, a bassa dispersione
- alta resistenza ad acidi, basi e solventi
- resistente alle alte temperature fino a 1000 ° C
- privo di carbonio, facile da pulire
- ampia area di visualizzazione senza barre
- supporto ideale per tecniche di microscopia multipla come TEM, SEM, FIB, EDX, Auger, XPS e AFM / SPM
Caratteristiche dei film di supporto al nitruro di silicio EM-Tec per EM:
- robusti film di nitruro di silicio con spessore di 10, 20, 30,50, 100 e 200 nm
- pienamente compatibile con i supporti della griglia TEM Ø3,05 mm
- membrane pulite e ultrapiatte in nitruro di silicio
- stress della membrana ottimizzato per ottenere resistenza e elevata planarità
- disponibile con telaio di supporto in silicone standard da 200 µm e 100 µm
- disponibile in confezioni da 10 e in confezioni da 25 in una scatola a griglia TEM standard
Le membrane di nitruro di silicio sono realizzate facendo crescere un sottile film di nitruro di silicio con lo spessore desiderato su un wafer di silicio. Successivamente, le finestre sono incise sul retro del wafer di silicio per rimuovere completamente il silicio fino allo strato SiN. Il wafer viene quindi tagliato in 2,65 quadrati di 2,65 mm e gli angoli vengono retroincisi per rendere questi prodotti unici compatibili con la dimensione della griglia TEM standard di 3,05 mm.
