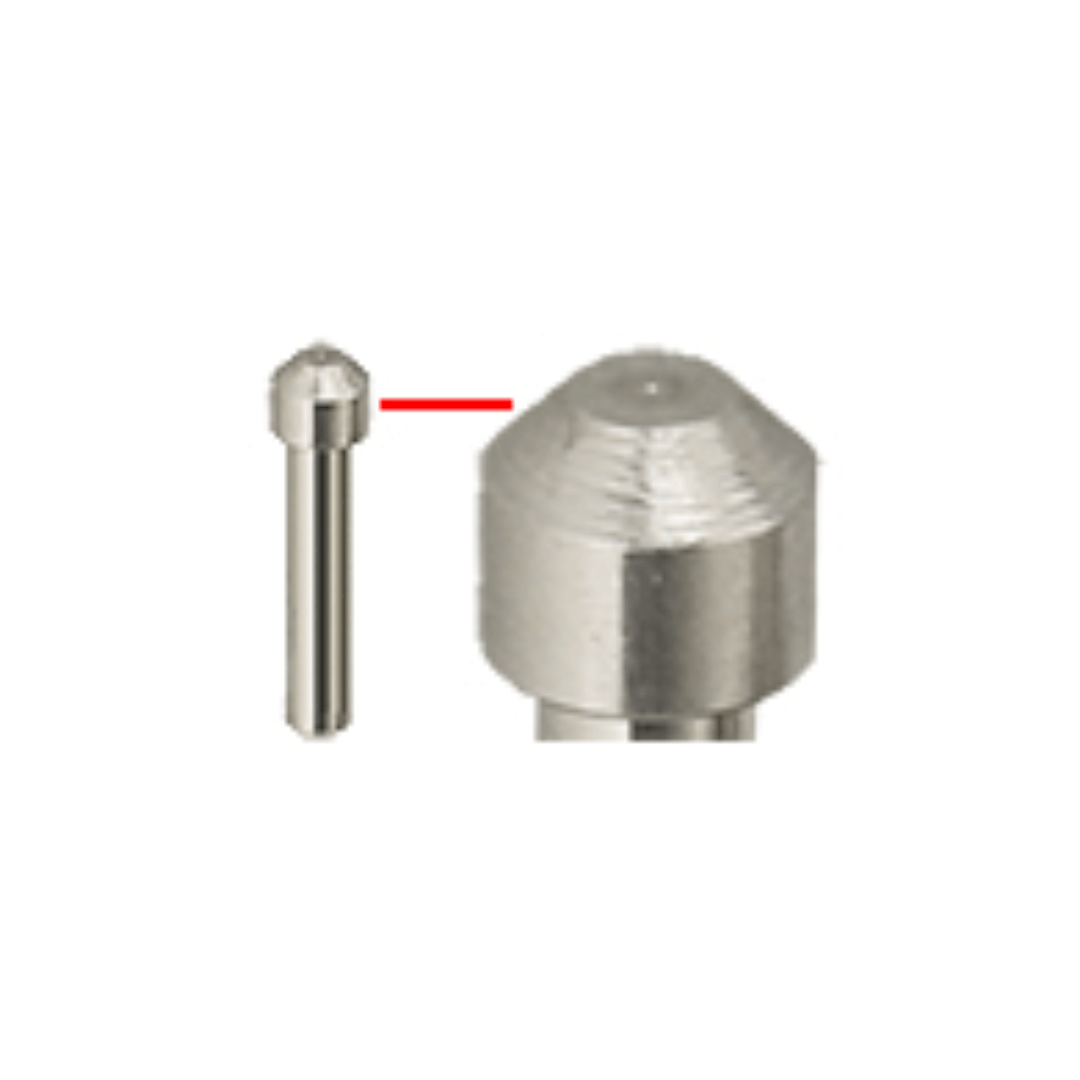

Stub pin SEM sistema Gatan 3View
I sistemi Gatan3View utilizzano pin di campionamento speciali. Questi vengono utilizzati all’interno dei SEM per creare dati di imaging 3D dei campioni mediante suddivisione seriale e imaging BSD. I pin di campionamento sono offerti con due aree di campionamento:
- Ø1,4mm standard piatto come area di campionamento
- Ø2,4mm più grande piatto come area di campionamento.
Questi pin sono completamente compatibili con i sistemi Gatan 3View; Perno Ø2mm, testa Ø3mm con parte superiore del cono e altezza totale di 12,5mm. Prodotto in alluminio per vuoto.
Se hai bisogno di uno stub di esempio speciale Gatan 3view, che non è disponibile sul nostro sito Web, ti preghiamo di contattarci. Siamo in grado di produrre stub di campioni personalizzati o essere in grado di suggerire una soluzione con stub di campioni alternativi.
Pinzetta per manipolazione di tronchetti Gatan 3View
Le pinzette EM-Tec 521.AM Gatan 3View per la gestione degli stub sono state appositamente progettate per la movimentazione del perno sottile Ø2mm degli stub del sistema 3View utilizzati nel sistema Gatan 3View. Sono progettati come pinze laterali per una facile presa e trattenimento del perno Ø2mm per facilitare la movimentazione e la conservazione dei mozzi 3View. La lunghezza di queste pinzette di precisione è di 118 mm.
Le caratteristiche delle pinzette di alta qualità EM-Tec 521.AM Gatan 3View prodotte in Svizzera sono:
- bordi lucidati per un buon contatto
- finitura opaca antiriflesso
- pinze laterali
- maniglie dentellate per una presa extra
- acciaio inossidabile antimagnetico a basso tenore di carbonio
- ottimizzato per perno Ø2mm dei tronchetti Gatan 3View
Scatola di stoccaggio EM-Tec PS28 per tronchetti Gatan 3View
La scatola di stoccaggio per stub EM-Tec PS28 Gatan 3View è stata sviluppata per contenere 28 stub Gatan 3view. Realizzato in polistirolo trasparente con due cerniere e chiusura a scatto. Il perno è tenuto da una schiuma NBR a celle chiuse personalizzata ad alta densità con fori. La schiuma a cellule chiuse ad alta densità non si sbriciola ed è abbastanza elastica da consentire il caricamento e il recupero ripetitivi dei pin. Le dimensioni esterne sono 120 x 84 x 36 mm.
