Striscia fuori set
La striscia sfalsata allontana il supporto a 90 ° dal centro del palcoscenico. Di conseguenza, uno stub campione o campione montato a 90 °, viene posizionato più vicino al centro del palco. Ciò consente una facile rotazione del campione (nel piano X-Y). Molto utile anche per i SEM da tavolo che sono stati configurati con semplici stadi di campionamento privi di inclinazione e rotazione.
Immagini a campione di 90 gradi
Un’ulteriore caratteristica del supporto a 90 ° è la capacità di accettare un ago con un diametro dell’albero fino a 3,2 mm. I campioni possono essere montati sull’ago e possono essere facilmente ripresi da un’angolazione diversa ruotando manualmente l’ago nel supporto. A causa della lunga distanza dal campione al palcoscenico, non ci sono quasi fastidiose funzioni di sfondo. Per ridurre completamente il segnale di fondo, è possibile posizionare un wafer di silicio o un disco di carbonio sulla striscia di offset direttamente sotto il campione. La distanza verticale dal centro del collegamento dello stub è di 16 mm, il che rende questo kit di supporto compatibile con tronchetti a perno e tronchetti Hitachi M4 fino a 32 mm di diametro.

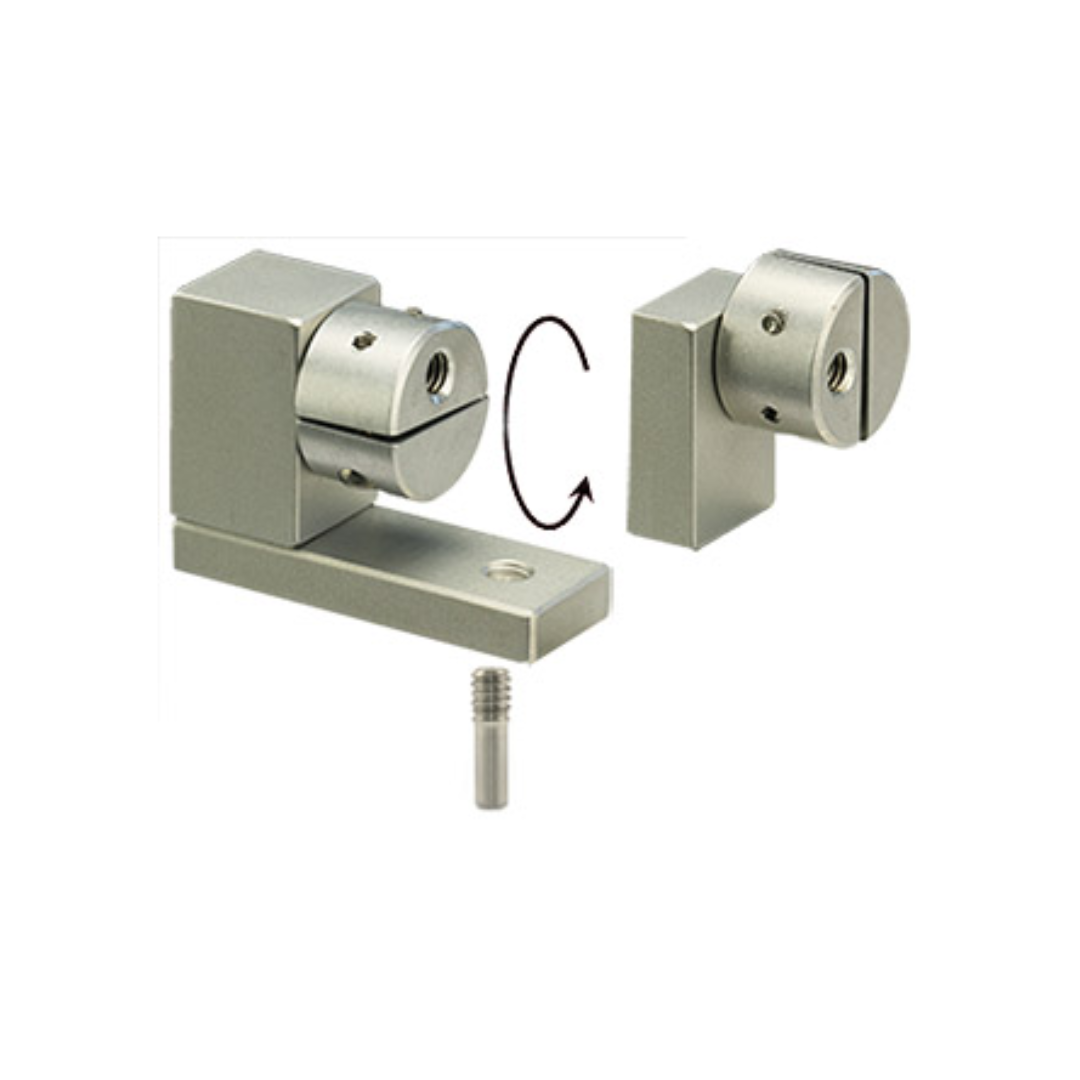

EM-Tec PH90 versatili elementi e configurazioni del kit di supporto per campioni a 360° / 90°
Il versatile kit portacampioni EM-Tec PH90 a 360 ° / 90 ° è veramente versatile e pienamente compatibile con tutti i SEM standard come FEI e Tescan, Zeiss SEM con pin corto, Hitachi SEM e con il sistema di adattatori per palco EM-Tec SEM . Per l’uso su JEOL SEM, è necessario utilizzare un adattatore stub JEOL. Può essere utilizzato in una vasta gamma di configurazioni incluse (ma non solo):
- striscia disassata per tronchesi
- Supporto a 90 gradi per tronchesi o fissaggi con fascetta disassata
- Supporto a 90 gradi per tronchesi senza striscia disassata
- Supporto a 90 gradi per campioni di tipo ad ago con un diametro massimo di 3,2 mm
- striscia disassata per mozzi Hitachi
- Supporto a 90 gradi per tronchetti Hitachi o portacampioni filettati M4 con striscia disassata
- Supporto a 90 gradi per tronchetti Hitachi senza striscia di compensazione
- collegare più kit insieme per distanze più lunghe e angoli diversi
- eccetera.
Le dimensioni complessive del compatto portacampioni EM-Tec PH90 versatile a 360 ° / 90 ° sono solo 36x25x12,7 mm.
Le dimensioni della striscia campione sfalsate sono: 36×12,7x5mm. Le dimensioni del montante del supporto del campione a 90 ° sono: 12,7×12,7x20mm
EM-Tec PH91 S-Clip 90 gradi Kit supporto campioni Quick-Flip
Il kit di supporto per campione SEM EM-Tec PH91 S-Clip 90 ° Quick-Flip è composto dal supporto per EM-Tec PH90 360 ° / 90 ° e dal supporto a 90 ° con singola S-Clip (# 12-002911). Questo kit è inteso per chip Si e campione sottile e consente un rapido cambio tra imaging orizzontale e verticale dei bordi / lati del campione.
Pinza per morsa EM-Tec PH92 mini morsa 90 gradi Quick-Flip
Il kit di supporto per campione EM-Tec PH92 mini morsa 90° Quick-Flip SEM è composto dal supporto dell’offset EM-Tec PH90 360°/90° e dal mini morsa EM-Tec PS4 (# 10-002240). Questo kit è progettato per sezioni trasversali e campioni con spessore fino a 4 mm per consentire rapidi cambi tra imaging orizzontale e verticale del campione.
Pinza per morsa EM-Tec PH93 mini con attacco diviso 90 gradi Quick-Flip
Il morsetto per morsa EM-Tec PH93 mini con attacco diviso a 90° Quick-Flip SEM è un kit di supporto per campioni SEM-Tec PH90 360°/90° e il morsetto per morsa EM-Tec PS9 mini con attacco diviso (# 12-00023 ). Questo kit è destinato al serraggio di campioni sottili, sezione trasversale e campioni con spessore fino a 8 mm. La rotazione Quick-Flip consente l’imaging di entrambi i lati di un bordo.
Pinza morsa EM-Tec PH94 con morsa a 90 gradi Kit supporto rapido Quick-Flip
La pinza per morsa EM-Tec PH94 90 gradi Quick-Flip kit di supporto del campione è composta dal supporto dell’offset EM-Tec PH90 360°/90° e dal morsetto morsa EM-Tec HS15 (# 12-000315). Il morsetto della morsa a stub contiene campioni fino a 16 mm che possono essere rapidamente capovolti a diverse angolazioni rispetto alle immagini su diversi lati o bordi di un campione.
Il kit di supporto per campioni EM-Tec PH90 a 360°/ 90° con offset e Quick-Flip sono completamente compatibili con i seguenti SEM:
- SEM che usano stub pin; FEI, Philips, Tescan, Aspex, RJLee, AmRay, Cambridge Instruments, Leica, CamScan, ETEC e Novascan SEM.
- Sistemi Zeiss SEM e FIB
- Hitachi SEM utilizzando viti filettate M4
- Adattatori per palco EM-Tec SEM
