Porta campioni SEM adattabili EM-Tec Versa-Plate

I portacampioni Versa-Plate EM-Tec sono ideali per:

• Campioni di grandi dimensioni e / o goffamente sagomati
• Prodotti industriali
• Manufatti forensi
• Analisi fallimentare
• Campioni non simmetrici
• Campioni multipli

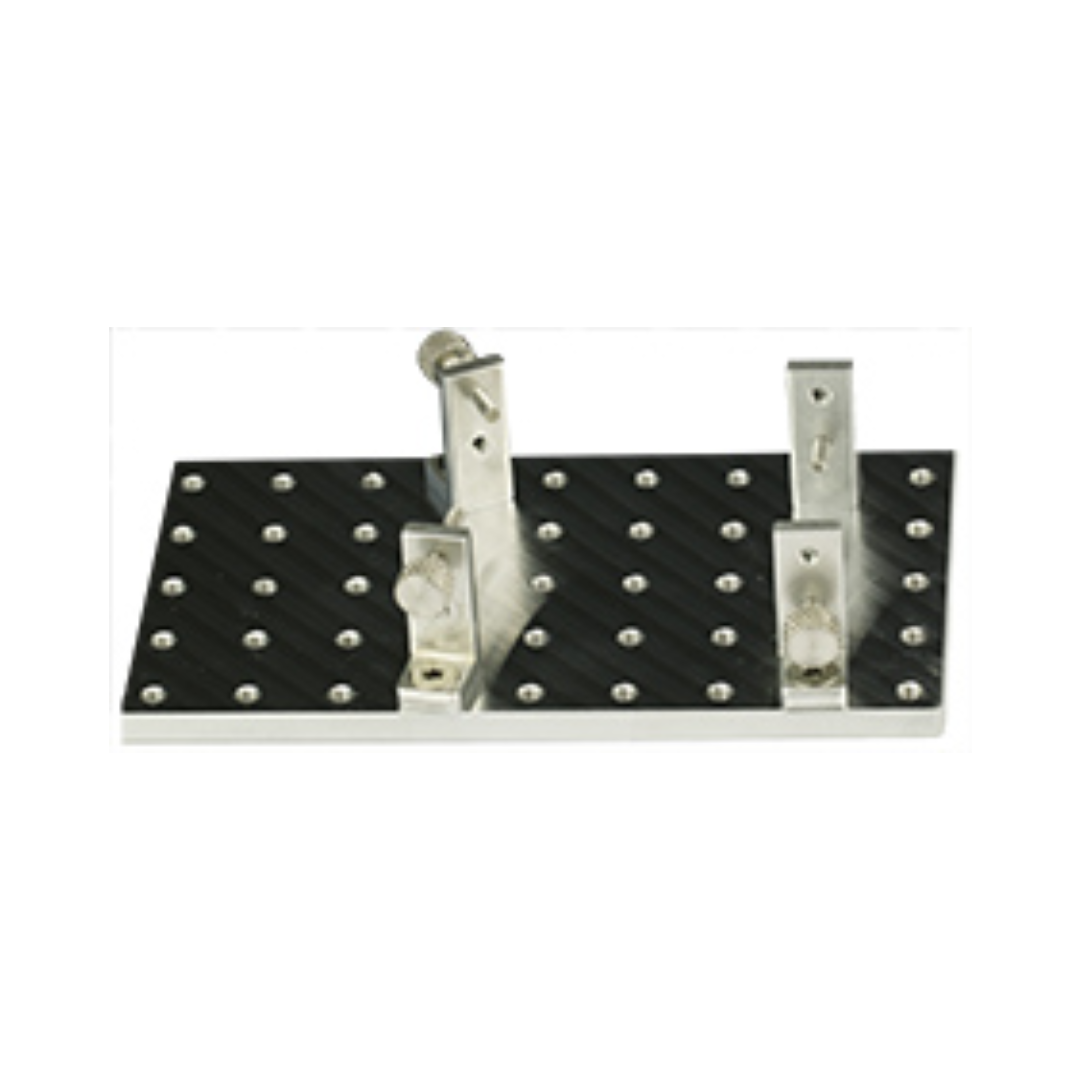

I supporti per campioni SEM adattabili Versa-Plate EM-Tec standard disponibili sono:

• Dimensione piastra portacampione H45 di 106x58mm, fori filettati 9×5 M4 con passo di 12mm
• Dimensione piastra portacampioni H49 di 82x82mm, 7×7 fori filettati M4 con passo di 12mm
• Dimensioni della piastra portacampioni H81 di 106x106mm, fori filettati 9×9 M4 con passo di 12mm
• Dimensione piastra portacampione H121 di 150x150mm, fori filettati 11×11 M4 con passo di 14mm
• Staffa standard S25 con altezza 25mm e due posizioni di montaggio
• S15 staffa di montaggio a basso profilo con una singola posizione di montaggio

Kit di serraggio universale EM-Tec Versa-Plate UV1
Il kit di serraggio universale UV-Plate Versa1 Plate EM1 Tec opzionale è stato progettato per contenere campioni difficili da tenere con le staffe standard. Il kit di serraggio universale EM-Tec UV1 è ideale per piastre sottili, campioni spessi fino a 66 mm e campioni pesanti. I materiali utilizzati per il kit di serraggio UV1 sono alluminio, acciaio inossidabile e ottone. Il kit di serraggio universale EM-Tec UV1 contiene:

• 2 x strisce di serraggio EM-Tec SC80 in alluminio a 80 fori lunghe 80 mm
• 3 x striscia di serraggio corta EM-Tec SC20 in alluminio con clip a S per campioni sottili
• 8 dadi zigrinati in ottone EM-Tec SC4
• 1 set di viti M4 in acciaio inossidabile: 4 x M4x70mm + 4 x M4 x35mm + 4 x M4 x 15mm + 4 x M4 x20mm
• 1 set di dadi M4 in acciaio inossidabile: 6 dadi esagonali M4 + 6 dadi quadrati M4
• 12 x rondelle M4 in acciaio inossidabile

Ulteriore adattabilità allo stadio SEM
Il design dei supporti EM-Tec Versa-Plate consente il montaggio degli adattatori per palco EM-Tec SEM (tutti con una vite M4), in uno dei fori filettati M4 sul retro della piastra di base. La posizione standard dell’adattatore per stadio SEM è il centro della piastra di base. Tuttavia, montando in altre posizioni, il supporto per campioni SEM EM-Tec Versa-Plate può essere utilizzato in posizioni sfalsate sul palco del campione SEM. Ciò consente di esaminare campioni più grandi rispetto alla gamma di corsa X-Y disponibile della fase SEM.
