Portacampioni EM-Tec trasmissione-EBSD per griglie TEM e FIB

Portacampioni EM-Tec trasmissione-EBSD per griglie TEM e FIB

L’analisi EBSD è una potente tecnica di caratterizzazione cristallografica microstrutturale per materiali cristallini o policristallini. L’analisi EBSD standard su campioni e superfici sfusi viene eseguita su campioni ad alta inclinazione (in genere a 70 ° da orizzontale). Il modello EBSD rivela l’orientamento del cristallo e nei materiali policristallini la variazione dell’orientamento tra i cristalli. Per risultati EBSD ottimali, sono necessarie superfici lucidate e prive di deformazioni.

L’analisi EBSD della trasmissione è possibile solo su campionamenti TEM (molto) sottili sospesi su una griglia TEM o su una lamella TEM collegata a una griglia FIB. L’analisi EBSD su campioni sottili può essere eseguita in modalità backscatter con inclinazione di 70 ° (da orizzontale) o in modalità di trasmissione a 20 ° (da orizzontale). Per la trasmissione EBSD o t-EBSD è indispensabile che gli elettroni trasmessi possano raggiungere il rivelatore EBSD senza ostruzioni.

I supporti EM-Tec t-EBSD sono specificamente progettati per generare modelli di trasmissione Kikuchi. I supporti EBSD della trasmissione includono un’apertura di Ø2mm nella base. La parte superiore è formata da una clip in bronzo fosforoso a forma di forcella che blocca la griglia TEM o FIB. L’imaging e l’analisi EBSD della trasmissione sono possibili sull’area di Ø2mm.
I supporti EM-Tec t-EBSD sono disponibili con 1 di 3 capacità di griglia TEM. La scelta delle configurazioni include:

  • Porta campioni EM-Tec T1 t-EBSD per una singola griglia TEM o FIB, perno standard Ø3,2 mm (1/8 “) da montare su supporti pre-inclinazione esistenti

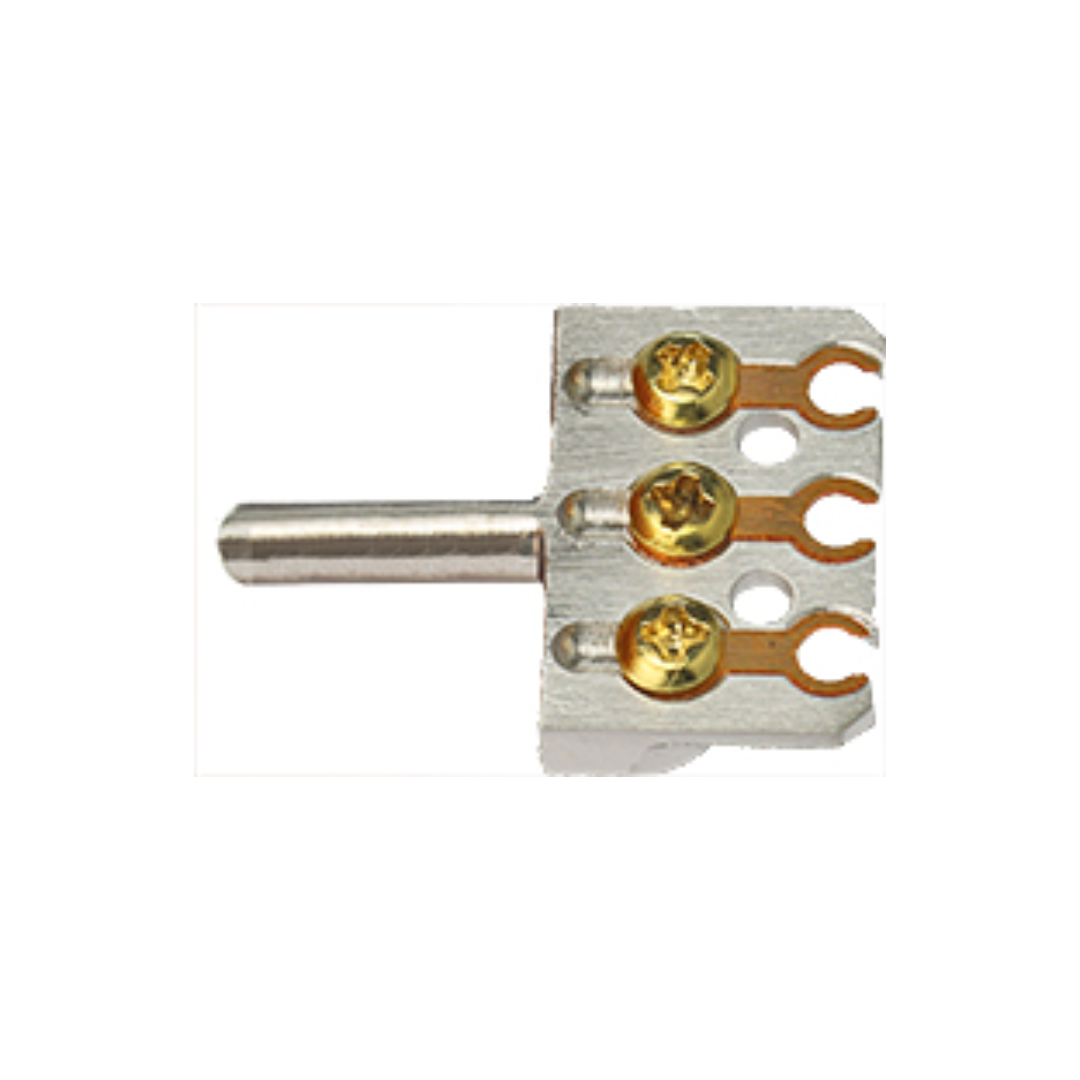

  • Porta campioni EM-Tec T3 t-EBSD per tre griglie TEM o FIB, perno standard Ø3,2 mm (1/8 “) da montare su supporti pre-inclinazione esistenti
  • Kit porta campioni EM-Tec TE1 t-EBSD per una singola griglia TEM o FIB con pre-inclinazione 70 ° e 20 °, perno / M4
  • EM-Tec TE3 t-EBSD kit supporto campioni per griglia tre TEM o FIB con pre-inclinazione 70 ° e 20 °, perno / M4
EM-Tec TE1 t-EBSD holder for a single TEM / FIB Lift-out grid, pin
Product # Unit
12-002371 each
EM-Tec TE3 t-EBSD holder for three TEM / FIB Lift-out grids, pin
Product # Unit
12-002373 each
3x EM-Tec replacement TEM grid clip for EM-Tec t-EBSD holders plus 3 x M2x3mm brass screw
Product # Unit
12-002270 each
3x EM-Tec special Molybdenum TEM grid clip for EM-Tec t-EBSD holders plus 3 x M2x3mm stainless steel screw
Product # Unit
12-002275 each
EM-Tec TE3 t-EBSD holder kit 20° / 70° for three TEM / FIB Lift-out grid, pin
Product # Unit
12-002273 each
EM-Tec TE1 t-EBSD holder kit 20° / 70° for single TEM / FIB Lift-out grid, pin
Product # Unit
12-002271 each
EM-Tec TE3 t-EBSD holder kit 20° / 70° for three TEM / FIB Lift-out grids, M4
Product # Unit
12-003273 each
EM-Tec TE1 t-EBSD holder kit 20° / 70° for single TEM / FIB Lift-out grid, M4
Product # Unit
12-003271 each
