I portacampioni orientabili EM-Tec sono ora disponibili per tutti i SEM:
- base con perno per FEI / Philips, Phenom, Tescan, Zeiss / LEO, Amray, Pemtron, Coxem e altri
- base filettata M4 per SEM Hitachi e SEM da tavolo serie eHitachi TM
- basamento JEOL Ø12,2x10mm per JEOL SEM e JEOL Neoscope da tavolo SEM
La gamma di supporti per campioni orientabili EM-Tec

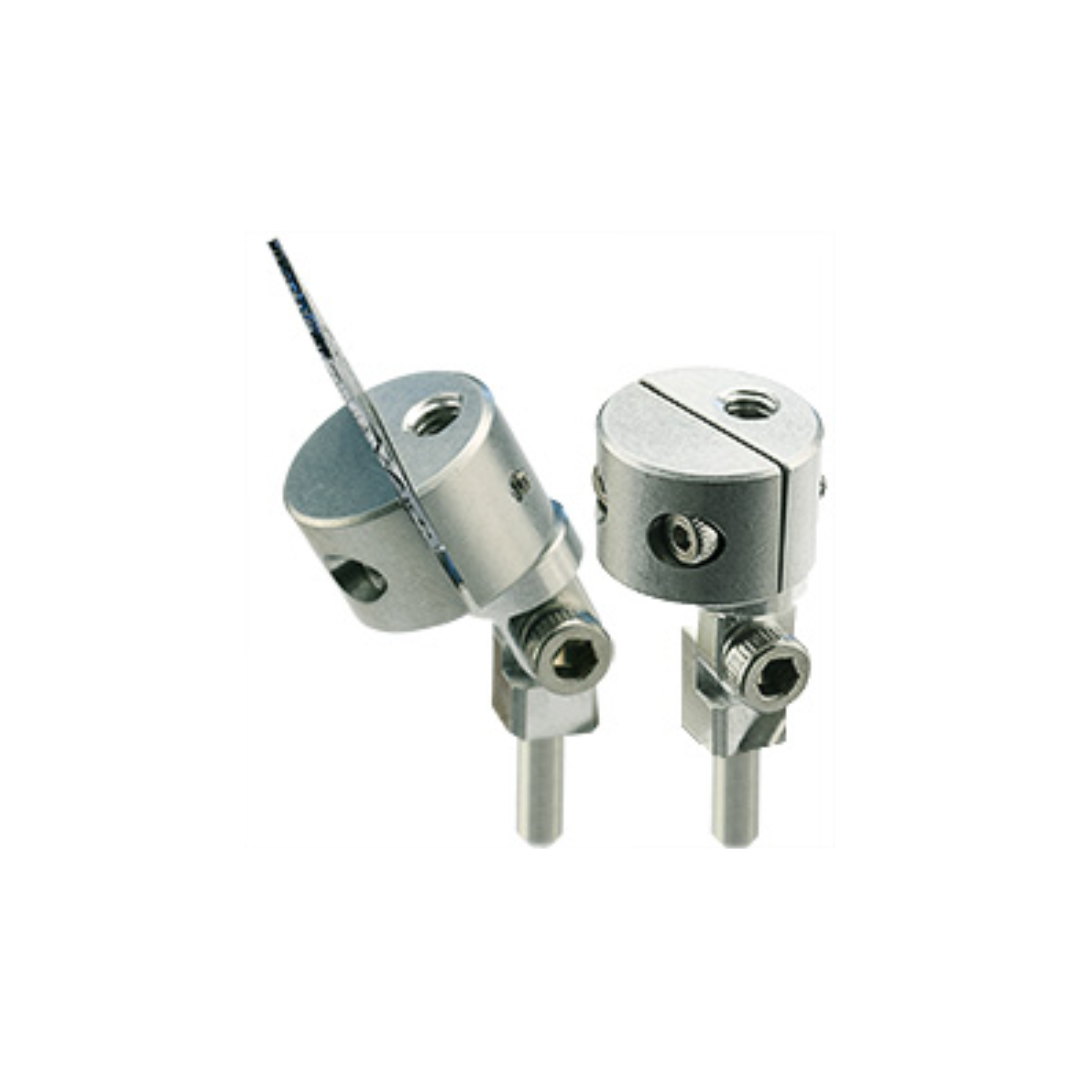

- Mini morsa girevole EM-Tec PS17 per contenere campioni o sezioni fino a 4 mm di spessore. Il campione è tenuto da una vite di fermo. Le dimensioni sopra il perno sono Ø12x18mm. Disponibile anche come EM-Tec HS17 per Hitachi SEM e JS17 per JEOL SEMS.
- Morsa girevole EM-Tec PS18 mini split mount per contenere campioni da 0-8 mm tra le ganasce mini morsa. Chiuso, le dimensioni sono Ø15x24mm sopra il perno; quando aperto le dimensioni sono 23x15x24mm sopra il perno. Disponibile anche come HS18 per Hitachi SEM e JS18 per JEOL SEM.
- Morsa girevole EM-Tec GS10 per campioni più grandi e sezioni trasversali da 0 a 10 mm; consente anche di montare due sezioni trasversali alla volta. Questo è il supporto definitivo per l’imaging delle sezioni trasversali con qualsiasi angolazione desiderata. La dimensione della testa girevole senza viti di serraggio è solo 16x16x14mm. Il campione viene bloccato con le due viti di bloccaggio; la testa orientabile può essere bloccata in posizione con la vite di bloccaggio dell’inclinazione. Realizzato in ottone placcato oro. Disponibile anche come HG10 per Hitachi SEM e JG10 per JEOL SEM.
- Morsetto orientabile largo EM-Tec PS19 per contenere campioni fino a 16mm. Il campione è tenuto da una vite di fermo. Le dimensioni sono Ø25x24mm sopra il perno. Disponibile anche come PS19 per Hitachi SEM e JS19 per JEOL SEM.
- Stub EM-Tec PS15 con perno girevole. Eccellente supporto per SEM senza dispositivi di inclinazione o quando sono necessarie inclinazioni casuali angolate. Il diametro superiore è di 15 mm e l’altezza sopra il perno è di 15 mm. Disponibile anche come HS15 per Hitachi SEM e JS15 per JEOL SEM.
- EM-Tec PS15C Attacco a perno con perno girevole S-Clip con una S-Clip per bloccare campioni sottili fino a 2 mm di spessore. Consente un’inclinazione completa di 90 gradi in entrambe le direzioni. Le dimensioni sono Ø15x17mm sopra il perno. Disponibile anche come HS15C per Hitachi SEM e JS15C per JEOL SEM.
- Adattatore per montaggio orientabile EM-Tec PSM4 con M4. Questo adattatore orientabile converte piccoli portacampioni in supporti orientabili o montando tronchetti Hitachi per convertirli in tronchetti orientabili. L’adattatore per montaggio orientabile EM-Tec PSM4 è destinato a supporti e mozzi più piccoli poiché i supporti più grandi limitano la gamma di inclinazione. Le dimensioni sono Ø9×14 sopra il perno. Disponibile anche come HSM4 per Hitachi SEM e come LSM4 per JEOL SEMS.
