Al momento offriamo due tipi di supporti per sezioni sottili geologiche:
- Supporti per sezioni sottili geologiche e supporti per slitte con clip a S
- Supporti di sezione sottile geologici di tipo di riferimento con un bordo di riferimento
Supporti per sezioni sottili geologiche e supporti per slitte con clip a S
I supporti universali per sezioni sottili EM-Tec sono compatibili con diapositive petrografiche che misurano fino a 28x48mm. Ciò consente l’uso delle più popolari dimensioni di diapositive petrografiche fino a 28x48mm. Sono destinati al lavoro SEM / EDS.
I supporti per vetrini geologici con clip a S comprendono una o più tasche di 48x28x1mm con scanalature e scanalature per facilitare il carico / scarico delle sezioni sottili su vetrini con una pinzetta. Le diapositive petrografiche sono tenute saldamente ai bordi da due piccole clip a S. Grazie al design aperto su due lati, è possibile tenere anche vetrini per microscopio in vetro non standard o più grandi fino a 50x75mm. Le tre sezioni sottili geologiche disponibili EM-Tec e i supporti per slitte sono:
- Supporto universale per diapositive a sezione sottile EM-Tec G0 per un singolo scivolo
- Supporto per diapositive petrografico universale EM-Tec G2.0 per due diapositive
- Supporto per diapositive petrografico universale EM-Tec G4.0 per quattro diapositive

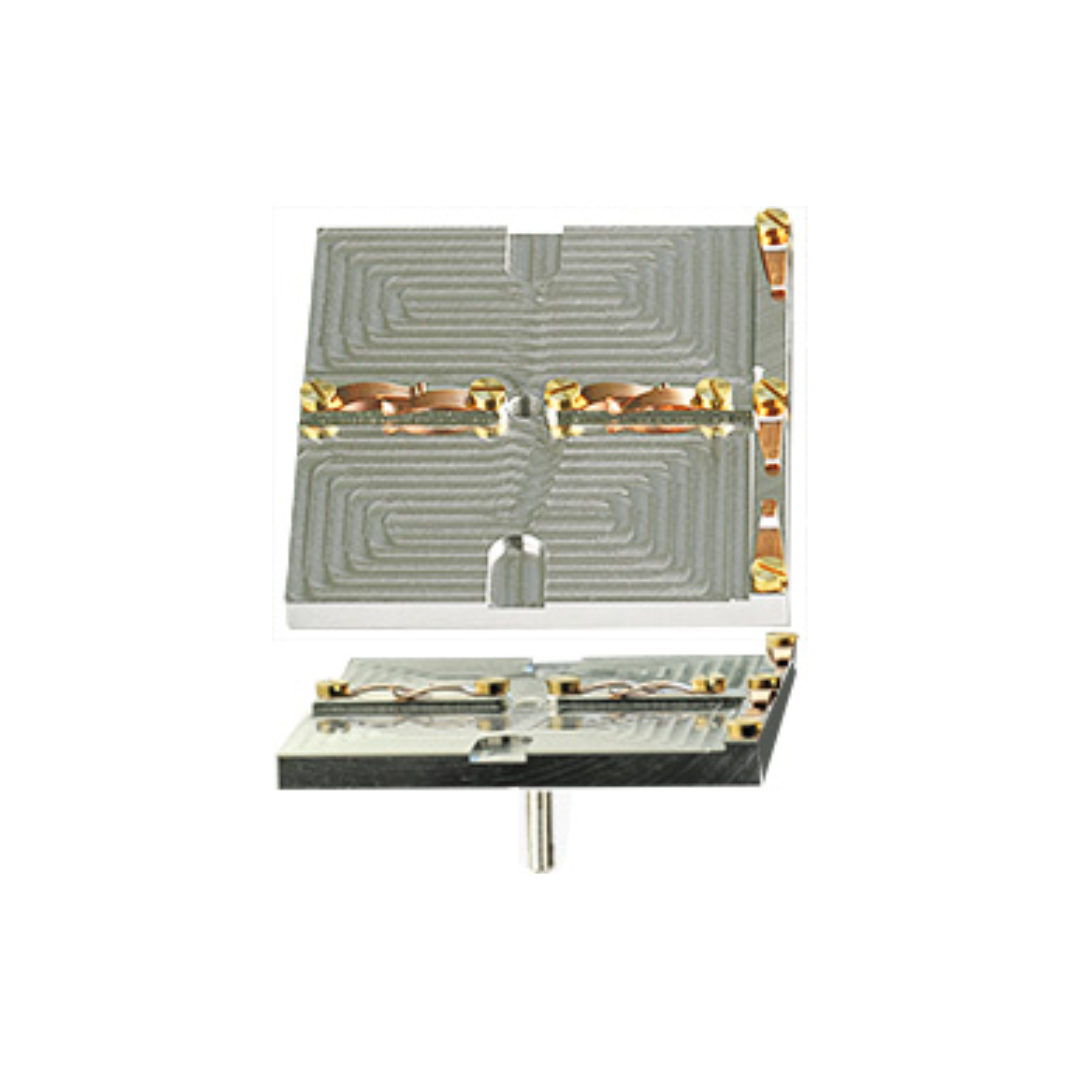

Supporti di sezione sottile geologici di tipo di riferimento con un bordo di riferimento superiore
Nel supporto del tipo di riferimento per le diapositive petrografiche, le diapositive vengono spinte contro un bordo di riferimento superiore per ottenere un’altezza definita. Questi supporti sono destinati a lavori SEM / EDS, SEM / WDS e persino EPMA. Sono compatibili con diapositive petrografiche da 45x30mm a 48x28mm.
Le diapositive petrografiche devono essere caricate lateralmente e vengono spinte contro il bordo di riferimento con una molla; sono trattenuti dalla tensione della molla. L’apertura del supporto è larga 40 mm. Esistono due tipi di supporti di riferimento per sezioni geologiche sottili su diapositive petrografiche:
- Supporto di riferimento superiore per diapositive petrografiche gemelle EM-Tec RG2 per due diapositive fino a 48x28mm
- EM-Tec RG4 supporto di riferimento superiore a quattro diapositive petrografiche per quattro diapositive fino a 48x28mm
Tutti i supporti per sezioni di diapositive petrografiche EM-Tec sono disponibili con un perno standard da 3,2 mm, con un foro filettato M4 o con uno stub Ø14 mm per adattatori da palco JEOL SEM con attacco 14 mm.
