Standard di calibrazione AFM / SPM e reticoli di prova
La microscopia a forza atomica (AFM) è diventata uno strumento prezioso per l’imaging e misurazioni accurate su scala micrometrica e nanometrica. Per convalidare le capacità di misurazione, è necessario calibrare correttamente il sistema AFM. In questa pagina troverai una selezione di standard di calibrazione AFM convenienti e precisi per la calibrazione dell’asse Z e dell’asse X:
La serie HS con altezza Z calibrata 20nm, 100nm e 500nm offre anche la calibrazione X-Y per scanner più grandi nella gamma 40-100µm.
Lo standard di calibrazione CS con altezza Z di 20 nm consente inoltre la calibrazione dell’asse X su una dimensione dello scanner inferiore nell’intervallo µm.
Le strutture standard di calibrazione AFM serie CS e HS sono tutte fabbricate su un chip Si che è montato su un disco AFM in acciaio inossidabile da 12 mm con resina epossidica elettricamente conduttiva.
Griglie di calibrazione e prova AFM / SPM serie TG
I reticoli di prova TGX e TGF11 sono particolarmente utili per la calibrazione laterale e per valutare la non linearità dello scanner sia in direzione laterale che verticale. Altri parametri da determinare sono: isteresi, effetti di scorrimento e di accoppiamento incrociato. Inciso in silicio lungo i piani (111) cristallografici. Il raggio tipico dei bordi è inferiore a 5 nm.
Scheda Tecnica
#34-030020 HS-20MG standard di calibrazione AFM XYZ, 20nm Z
HS-20MG AFM XYZ standard di calibrazione, 20nm Z L’HS-20MG è prevalentemente uno standard di calibrazione dell’altezza con un’altezza calibrata di 20nm. È costituito da strutture di biossido di silicio su un chip di silicio 5x5mm. Il processo di fabbricazione garantisce un’eccellente uniformità delle strutture attraverso il chip. L’area di calibrazione si trova al centro del chip di silicio ed è costituita da un quadrato più grande di 1x1mm con pilastri quadrati e fori con un passo di 10 µm. Al centro di questo quadrato si trova un quadrato più piccolo di 500×500 µm con pilastri e fori circolari con un passo di 5 µm.
Questo design consente anche la calibrazione dell’asse X / Y per scanner di dimensioni maggiori nell’intervallo 10-40µm. La simmetria della struttura di HS-20MG consente di calibrare il sistema AFM in un solo passaggio senza ruotare il campione tra la calibrazione dell’asse X e Y.
L’HS-20MG può essere fornito montato su un disco AFM in metallo da 12 mm utilizzando resina epossidica elettricamente conduttiva o come smontato. Il valore esatto dell’altezza è indicato sull’etichetta dell’HS-20MG.
#34-030100 HS-100MG standard di calibrazione AFM XYZ, 100nm Z
HS-100MG Standard di calibrazione AFM XYZ, 100nm Z L’HS-100MG è prevalentemente uno standard di calibrazione dell’altezza con un’altezza calibrata di 100nm. È costituito da strutture di biossido di silicio su un chip di silicio 5x5mm. Il processo di fabbricazione garantisce un’eccellente uniformità delle strutture attraverso il chip. L’area di calibrazione si trova al centro del chip di silicio ed è costituita da un quadrato più grande di 1x1mm con pilastri quadrati e fori con un passo di 10 µm. Al centro di questo quadrato si trova un quadrato più piccolo di 500×500 µm con pilastri e fori circolari con un passo di 5 µm.
Questo design consente anche la calibrazione dell’asse X / Y per scanner di dimensioni maggiori nell’intervallo 10-40µm. La simmetria della struttura di HS-100MG consente di calibrare il sistema AFM in un solo passaggio senza ruotare il campione tra la calibrazione dell’asse X e Y.
L’HS-100MG viene fornito come montato su un disco AFM in metallo da 12 mm utilizzando resina epossidica elettricamente conduttiva o non montato. Il valore esatto dell’altezza è indicato sull’etichetta dell’HS-100MG.
HS-100MG AFM XYZ standard di calibrazione, 100nm Z
#34-030500 HS-500MG standard di calibrazione AFM XYZ, 500nm Z
HS-500MG AFM XYZ standard di calibrazione, 500nm Z L’HS-500MG è prevalentemente uno standard di calibrazione dell’altezza con un’altezza calibrata di 500nm. È costituito da strutture di biossido di silicio su un chip di silicio 5x5mm. Il processo di fabbricazione garantisce un’eccellente uniformità delle strutture attraverso il chip. L’area di calibrazione si trova al centro del chip di silicio ed è costituita da un quadrato più grande di 1x1mm con pilastri quadrati e fori con un passo di 10 µm. Al centro di questo quadrato si trova un quadrato più piccolo di 500×500 µm con pilastri e fori circolari con un passo di 5 µm.
Questo design consente anche la calibrazione dell’asse X / Y per scanner di dimensioni maggiori nell’intervallo 10-40µm. La simmetria della struttura di HS-500MG consente di calibrare il sistema AFM in un solo passaggio senza ruotare il campione tra la calibrazione dell’asse X e Y.
L’HS-500MG viene fornito montato su un disco AFM in metallo da 12 mm utilizzando resina epossidica elettricamente conduttiva o non montato. Il valore esatto dell’altezza è indicato sull’etichetta dell’HS-500MG.
HS-500MG AFM XYZ standard di calibrazione, 500nm Z
#34-032020 CS-20NG AFM XYZ standard di calibrazione, 20nm Z

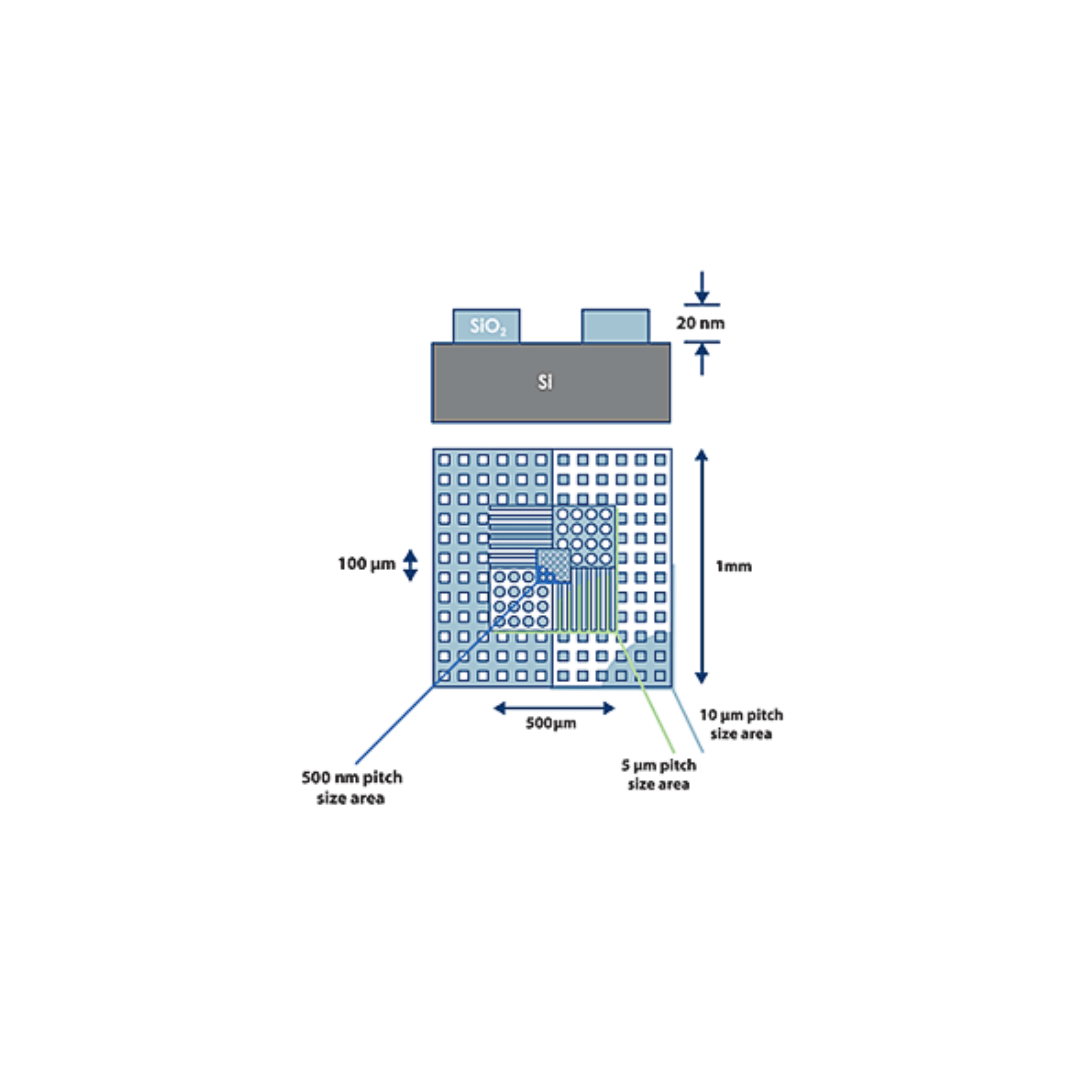

CS-20NG AFM XYZ standard di calibrazione, 20nm Z CS-20NG è uno standard di calibrazione XYZ con un’altezza calibrata di 20nm. È costituito da strutture di biossido di silicio su un chip di silicio 5x5mm. Il processo di fabbricazione garantisce un’eccellente uniformità delle strutture attraverso il chip. L’area di calibrazione si trova al centro del chip di silicio ed è costituita da un quadrato più grande di 1x1mm con pilastri quadrati e fori con un passo di 10 µm. Al centro di questo quadrato si trova un quadrato medio di 500×500 µm con pilastri e fori circolari con un passo di 5 µm. Il quadratino al centro ha una dimensione di 100×100 µm e contiene fori circolari con un passo di 500 nm.
Questo design della nanogriglia consente la calibrazione dello scanner sia laterale che verticale. La simmetria strutturale del CS-20NG consente di calibrare il sistema AFM in un solo passaggio senza ruotare il campione tra la calibrazione dell’asse X e Y.
Il CS-20NG viene fornito montato su un disco AFM in metallo da 12 mm utilizzando resina epossidica elettricamente conduttiva o non montato. Il valore esatto dell’altezza è indicato sull’etichetta del CS-20NG.
Griglia di calibrazione TGX AFM / SPM, passo 3um, bordi sottosquadro La griglia di calibrazione TGX con bordo sottosquadro è realizzata mediante attacco anisotropico bidimensionale lungo i piani (111) cristallografici di silicio. Il raggio tipico dei bordi è di 5 nm. Il reticolo di calibrazione TGX è destinato alla calibrazione laterale degli scanner SPM, ma è ugualmente utile per il rilevamento di non linearità laterale, isteresi, scorrimento, effetti di accoppiamento incrociato e determinazione del rapporto di aspetto della punta. Il passo calibrato è 3um con un’altezza del passo non calibrata di 1um. La dimensione del chip è 5x5x0,3 mm con un’area attiva di 1×1 mm. Fornito non montato o montato su un disco AFM da 12 mm.
#34-033030 TGF11 Griglia di calibrazione AFM / SPM, passo 10um, struttura trapezoidale
Griglia di calibrazione TGF11 AFM / SPM, passo 10um, struttura trapezoidale Le griglie di calibrazione TGF11 presentano una matrice monodimensionale di gradini trapezoidali. Queste fasi sono incise in un substrato di silicio lungo i piani (111) in silicio monocristallino. Il risultato è una struttura planare con pareti laterali lisce sul trapezio con un angolo di 54.74 °. Il reticolo TGF11 è utile per la valutazione della non linearità dello scanner in direzione verticale. La calibrazione della forza laterale può essere ottenuta analizzando la risposta di contatto sui piani piatto e inclinato. Il passo calibrato è 10um con un’altezza del passo non calibrata di 1,75um. Le dimensioni del chip sono 5x5x0,3 mm con un’area attiva di 3×3 mm. Fornito non montato o montato su un disco AFM da 12 mm.
Griglia di calibrazione TGF11 AFM / SPM, passo 10um, struttura trapezoidale
