Standard di calibrazione dell’ingrandimento serie EM-Tec MCS
Gli standard di calibrazione dell’ingrandimento della serie EM-Tec MCS sono standard di calibrazione SEM unici, economici e di ampia gamma.
Questi pratici standard di calibrazione possono essere utilizzati per la calibrazione dell’ingrandimento o per le misure di dimensioni critiche nei sistemi SEM, SEM standard, FESEM, FIB, Auger, SIMS e microscopi a luce riflessa da tavolo.
Sono disponibili due tipi di intervalli di calibrazione per gli standard di calibrazione Em-Tec MCS, entrambi standard con tracciabilità dei certificati o facoltativamente con un certificato di calibrazione individuale:
EM-Tec MCS-1 con una scala che va da 2,5 mm a 1 µm; ideale per piano d’appoggio e SEM compatti, copre ingrandimenti da 10x a 20.000x. Offriamo una versione tracciabile e certificata
EM-Tec MCS-0.1 con una scala che va da 2,5 mm a 100 nm; ideale per sistemi SEM, FESEM e FIB, copre ingrandimenti da 10 a 200.000. Offriamo una versione tracciabile e certificata
Le funzionalità della serie EM-Tec MCS sono realizzate utilizzando tecniche di produzione MEMS all’avanguardia con linee depositate di cromo ad alto contrasto per le funzioni più grandi e oro su cromo per le funzioni più piccole inferiori a 2,5 µm. L’oro depositato garantisce un rapporto segnale-rumore ottimale a scopo di calibrazione. I vantaggi della serie EM-Tec MCS sono:
precisione senza precedenti sull’intera gamma di calibrazione
tutte le caratteristiche in un unico piano ultrapiatto
metallo su silicio con un eccellente rapporto segnale-rumore
gamma più ampia di funzioni per calibrare con precisione intervalli di ingrandimento bassi, medi e alti
compatibile con imaging SE e BSE
materiali completamente conduttivi
facile convertire le dimensioni delle funzionalità
può essere pulito con la pulizia al plasma
tutto rintracciabile NIST o facoltativamente certificato
Lo standard di calibrazione EM-Tec MCS-0.1 è un eccellente sostituto dello standard di calibrazione SIRA fuori produzione (che utilizzava solo funzioni da 0,51 e 0,463 µm) con ulteriori vantaggi. Le dimensioni delle funzioni compatibili per lo standard SIRA sono 50µm (5×10µm) e 0,5µm (500nm).
Scheda Tecnica
#31-T31000 EM-Tec MCS-1TR standard di calibrazione per ingrandimento tracciabile, da 2,5 mm a 1 µm

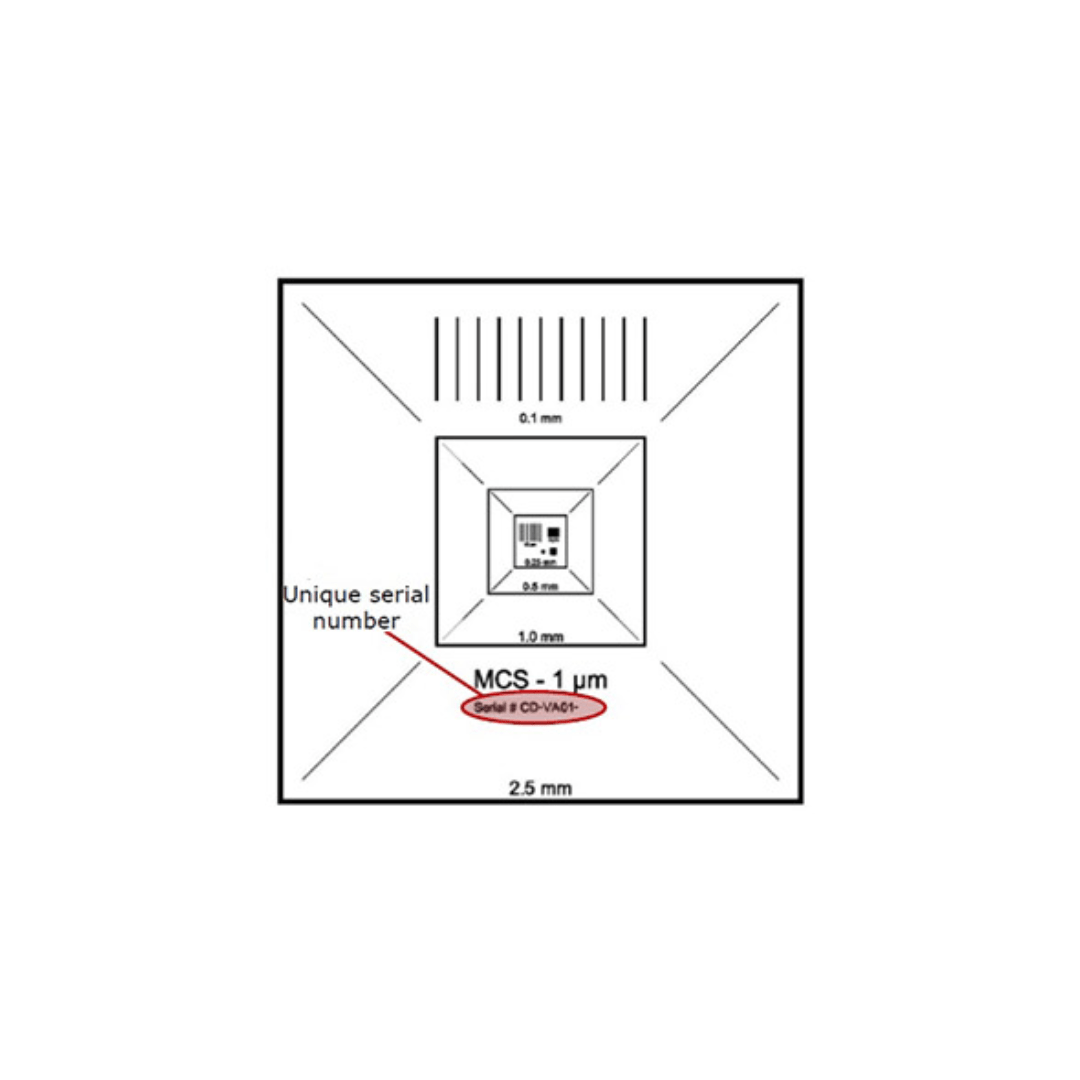

Lo standard di calibrazione EM-Tec MCS-1 è stato sviluppato per calibrare accuratamente SEM da tavolo, microscopi a luce riflessa, SEM compatti e la gamma di ingrandimento medio-bassa di SEM standard. Adatto per ingrandimenti da 10x a 20.000x. Caratteristiche di deposito di cromo brillante su silicio conduttivo ultrapiatto. Le dimensioni delle funzioni per l’MCS-1 sono:
2,5 mm, 1,0 mm, 0,5 mm, 250 micron, 100 micron, 10 micron, 5 micron, 2,5 micron e 1 micron.
L’EM-Tec MCS-1TR 31-T31000 è rintracciabile a livello di wafer rispetto a uno standard di calibrazione misurato NIST. Offerto non montato o montato sui mozzi SEM più popolari. Esempio di certificato di tracciabilità a livello di wafer per lo standard di calibrazione dell’ingrandimento EM-Tec MCS-1TR, da 2,5 mm a 1 µm.
EM-Tec MCS-1TR standard di calibrazione per ingrandimento tracciabile, da 2,5 mm a 1 µm
Product #
Unit
31-T31000-U
EM-Tec MCS-1TR traceable calibration standard, 2.5mm to 1µm, unmounted
31-T31000-1
EM-Tec MCS-1TR traceable calibration standard, 2.5mm to 1µm, mounted on standard 12.7mm pin stub
31-T31000-2
EM-Tec MCS-1TR traceable calibration standard, 2.5mm to 1µm, mounted on Zeiss 12.7mm pin stub
31-T31000-6
EM-Tec MCS-1TR traceable calibration standard, 2.5mm to 1µm, mounted on 12.2mm JEOL stub
31-T31000-8
EM-Tec MCS-1TR traceable calibration standard, 2.5mm to 1µm, mounted on 15mm Hitachi stub
31-T31000-10
EM-Tec MCS-1TR traceable calibration standard, 2.5mm to 1µm, mounted on custom stub
#31-C31000 EM-Tec MCS-1CF standard di calibrazione dell’ingrandimento certificato, da 2,5 mm a 1 µm
Lo standard di calibrazione EM-Tec MCS-1 è stato sviluppato per calibrare accuratamente SEM da tavolo, microscopi a luce riflessa, SEM compatti e la gamma di ingrandimento medio-bassa di SEM standard. Adatto per ingrandimenti da 10x a 20.000x. Caratteristiche di deposito di cromo brillante su silicio conduttivo ultrapiatto. Le dimensioni delle funzioni per l’MCS-1 sono:
2,5 mm, 1,0 mm, 0,5 mm, 250 micron, 100 micron, 10 micron, 5 micron, 2,5 micron e 1 micron.
L’EM-Tec MCS-1CF 31-C31000 è certificato individualmente utilizzando uno standard di calibrazione misurato NIST. Offerto non montato o montato sui mozzi SEM più popolari. Esempio di certificato di calibrazione individuale per lo standard di calibrazione dell’ingrandimento certificato EM-Tec MCS-1CF, da 2,5 mm a 1 µm.
EM-Tec MCS-1CF standard di calibrazione dell’ingrandimento certificato, da 2,5 mm a 1 µm
Product #
Unit
31-C31000-U
EM-Tec MCS-1CF certified calibration standard, 2.5mm to 1µm, unmounted
31-C31000-1
EM-Tec MCS-1CF certified calibration standard, 2.5mm to 1µm, mounted on standard 12.7mm pin stub
31-C31000-2
EM-Tec MCS-1CF certified calibration standard, 2.5mm to 1µm, mounted on Zeiss 12.7mm pin stub
31-C31000-6
EM-Tec MCS-1CF certified calibration standard, 2.5mm to 1µm, mounted on 12.2mm JEOL stub
31-C31000-8
EM-Tec MCS-1CF certified calibration standard, 2.5mm to 1µm, mounted on 15mm Hitachi stub
31-C31000-10
EM-Tec MCS-1CF certified calibration standard, 2.5mm to 1µm, mounted on custom stub
#31-T32000 EM-Tec MCS-0.1TR standard di calibrazione per ingrandimento tracciabile, da 2,5 mm a 100 nm
Lo standard di calibrazione EM-Tec MCS-0.1 è stato sviluppato per calibrare accuratamente SEM, FESEM, FIB, Auger, SIMS e sistemi di microscopi a luce riflessa. Adatto per ingrandimenti da 10x a 200.000x. Funzioni di deposito di cromo brillante su silicio conduttivo ultrapiatto per calibrazione fino a 2,5 µm e oro su cromo per funzionalità di calibrazione da 1 µm a 100 nm. Le linee metalliche in silicone mostrano un segnale eccellente con un elevato contrasto. Le dimensioni delle funzioni per MCS-0.1 sono:
2,5 mm, 1,0 mm, 0,5 mm, 250 micron, 100 micron, 10 micron, 5 micron, 2,5 micron, 1 micron, 500 nm, 250 nm e 100 nm. Il 31-T32000 EM-Tec MCS-0.1TR è tracciabile NIST a livello di wafer rispetto a uno standard calibrato NIST. Offerto non montato o montato sui mozzi SEM più popolari. Buona alternativa allo standard di calibrazione SIRA fuori produzione. Esempio di certificato di tracciabilità a livello di wafer per lo standard di calibrazione dell’ingrandimento EM-Tec MCS-0.1TR, da 2,5 mm a 100 nm.
EM-Tec MCS-0.1TR standard di calibrazione dell’ingrandimento tracciabile, da 2,5 mm a 100 nm
Product #
Unit
31-T32000-U
EM-Tec MCS-0.1TR traceable calibration standard, 2.5mm to 100nm, unmounted
31-T32000-1
EM-Tec MCS-0.1TR traceable calibration standard, 2.5mm to 100nm, mounted on standard 12.7mm pin stub
31-T32000-2
EM-Tec MCS-0.1TR traceable calibration standard, 2.5mm to 100nm, mounted on Zeiss 12.7mm pin stub
31-T32000-6
EM-Tec MCS-0.1TR traceable calibration standard, 2.5mm to 100nm, mounted on 12.2mm JEOL stub
31-T32000-8
EM-Tec MCS-0.1TR traceable calibration standard, 2.5mm to 100nm, mounted on 15mm Hitachi stub
31-T32000-10
EM-Tec MCS-0.1TR traceable calibration standard, 2.5mm to 100nm, mounted on custom stub
#31-C32000 EM-Tec MCS-0.1CF standard di calibrazione dell’ingrandimento certificato, da 2,5 mm a 100 nm
Lo standard di calibrazione EM-Tec MCS-0.1 è stato sviluppato per calibrare in modo più preciso SEM, FESEM, FIB, Auger, SIMS e sistemi di microscopi a luce riflessa. Adatto per ingrandimenti da 10x a 200.000x. Brigth ha depositato caratteristiche di cromo su silicio conduttivo ultrapiatto per la calibrazione fino a 2,5 µm e oro su cromo per funzioni di calibrazione da 1 µm a 100 nm. Le linee metalliche in silicone mostrano un segnale eccellente con un elevato contrasto. Le dimensioni delle funzioni per MCS-0.1 sono:
2,5 mm, 1,0 mm, 0,5 mm, 250 micron, 100 micron, 10 micron, 5 micron, 2,5 micron, 1 micron, 500 nm, 250 nm e 100 nm. L’EM-Tec MCS-0.1CF 31-C32000 è certificato individualmente utilizzando uno standard calibrato NIST. Offerto non montato o montato sui mozzi SEM più popolari. Ottima alternativa per lo standard di calibrazione SIRA fuori produzione con dimensioni delle funzioni compatibili più facili da usare. Esempio di certificato di calibrazione individuale per lo standard di calibrazione dell’ingrandimento certificato EM-Tec MCS-0.1CF, da 2,5 mm a 100 nm
Ottima alternativa per lo standard di calibrazione SIRA fuori produzione con dimensioni delle funzioni compatibili più facili da usare, vedere TSB 31-C32000 EM-Tec MCS-0.1CF sostitutivo per lo standard di calibrazione SIRA
EM-Tec MCS-0.1CF standard di calibrazione dell’ingrandimento certificato, da 2,5 mm a 100 nm
Product #
Unit
31-C32000-U
EM-Tec MCS-0.1CF certified calibration standard, 2.5mm to 100nm, unmounted
31-C32000-1
EM-Tec MCS-0.1CF certified calibration standard, 2.5mm to 100nm, mounted on standard 12.7mm pin stub
31-C32000-2
EM-Tec MCS-0.1CF certified calibration standard, 2.5mm to 100nm, mounted on Zeiss 12.7mm pin stub
31-C32000-6
EM-Tec MCS-0.1CF certified calibration standard, 2.5mm to 100nm, mounted on 12.2mm JEOL stub
31-C32000-8
EM-Tec MCS-0.1CF certified calibration standard, 2.5mm to 100nm, mounted on 15mm Hitachi stub
31-C32000-10
EM-Tec MCS-0.1CF certified calibration standard, 2.5mm to 100nm, mounted on custom stub
