Standard di calibrazione per graticole individuali Micro-Tec
I nuovi e innovativi standard di calibrazione dei singoli reticoli Micro-Tec sono stati progettati utilizzando un substrato di silicio conduttivo ultrapiatto con linee Cr resistenti alla corrosione. Sono fabbricati utilizzando le più recenti tecniche di produzione di semiconduttori.
Gli standard di calibrazione del reticolo Micro-Tec forniscono immagini ad alto contrasto per facilitare la calibrazione. Ciascuno degli standard di calibrazione ha un ID prodotto univoco e un numero di serie inciso sulla matrice.
Ciascuno degli standard di calibrazione del reticolo Micro-Tec è completamente tracciabile NIST e viene fornito con un certificato di tracciabilità.
Gli standard di calibrazione del reticolo Micro-Tec sono ideali per:
microscopi a luce riflettente
microscopi stereo
lenti di ingrandimento ottiche
SEM a basso ingrandimento
sistemi di imaging digitale
misure di controllo di qualità
La famiglia di graticole a base di silicio Micro-Tec per applicazioni in campo chiaro comprende:
CCS-1 Schema a scala 1mm con divisioni 0,01mm
CCS-5 Schema a scala incrociata da 5 mm con divisioni da 0,01 mm
CCS-10 Schema a scala incrociata da 10 mm con divisioni da 0,01 mm
Scala lineare composta da 10 mm LCS-10 con divisioni 1,0, 0,1 e 0,01 mm
CCS-2.5 Schema a croce da 1 pollice con divisioni da 0,001 pollici
Le linee Cr depositate si trovano nello stesso piano di messa a fuoco del substrato, meglio definite e forniscono più segnale rispetto ai motivi incisi. Sono anche meno inclini ad accumulare particelle di polvere negli schemi.
Micro-Tec CCS-1 è una scala trasversale da 1 mm con divisioni da 0,01 mm. Linee cromate lucide spesse 75 nm su substrato di silicio ultrapiatto conduttivo. La dimensione del moncone è di 3,5 x 3,5 mm. Ciascuno standard di calibrazione ha l’ID prodotto con un numero seriale univoco inciso nello standard.
Destinato a microscopia a luce riflessa, microscopia stereo, sistemi di imaging digitale e applicazioni SEM a basso ingrandimento.
CCS-1 Micro-Tec 1mm scala, 0,01mm div., Si / Cr, opaco

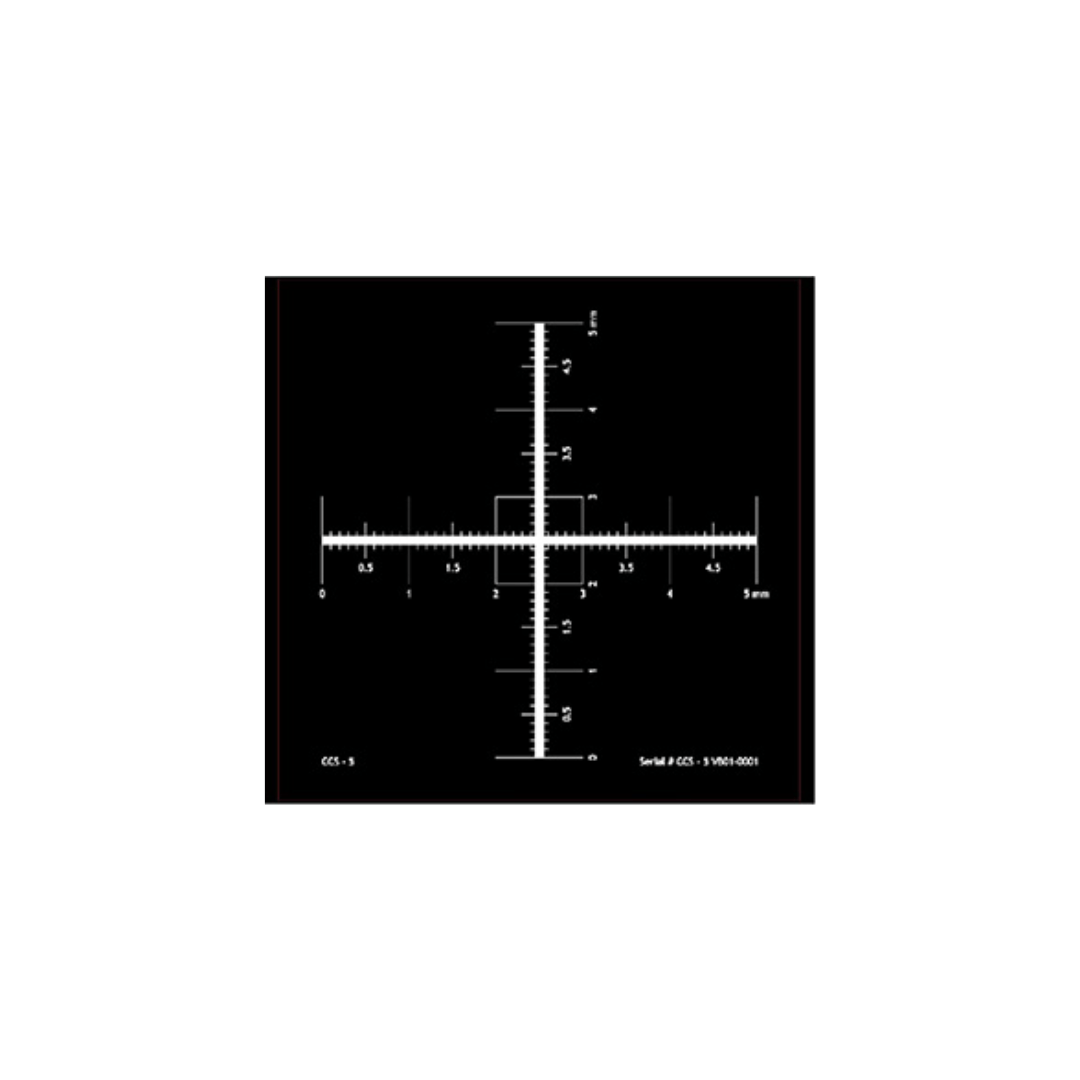

Micro-Tec CCS-5 è una scala trasversale da 5 mm con divisioni da 0,01 mm. Linee cromate lucide spesse 75 nm su substrato di silicio ultrapiatto conduttivo. La dimensione del moncone è 6x6mm. Ciascuno standard di calibrazione ha l’ID prodotto con un numero seriale univoco inciso nello standard.
Destinato a microscopia a luce riflessa, microscopia stereo, sistemi di imaging digitale e applicazioni SEM a basso ingrandimento.
Micro-Tec CCS-10 è una scala trasversale da 10 mm con divisioni da 0,01 mm. Linee cromate lucide spesse 75 nm su substrato di silicio ultrapiatto conduttivo. La dimensione del moncone è 12x12mm. Ciascuno standard di calibrazione ha l’ID prodotto con un numero seriale univoco inciso nello standard.
Destinato a microscopia a luce riflessa, microscopia stereo, sistemi di imaging digitale e applicazioni SEM a basso ingrandimento.
#31-T33400 LCS-10 Micro-Tec scala lineare lineare da 10 mm, 1, 0,1, 0,01 mm div., Si / Cr, opaco
La Micro-Tec LCS-10 è una scala lineare composta da 10 mm con divisioni 1,0, 0,1 e 0,01 mm. Da 0 a 9 mm mostrano divisioni di 0,1 mm, da 9 a 10 mm includono divisioni aggiuntive di 0,01 mm. Linee cromate lucide spesse 75 nm su substrato di silicio ultrapiatto conduttivo. La dimensione del moncone è 6x12mm. Ciascuno standard di calibrazione ha l’ID prodotto con un numero seriale univoco inciso nello standard.
Destinato a microscopia a luce riflessa, microscopia stereo, sistemi di imaging digitale e applicazioni SEM a basso ingrandimento.
LCS-10 Micro-Tec scala lineare lineare da 10 mm, 1, 0,1, 0,01 mm div., Si / Cr, opaco
Il Micro-Tec CCS-2.5 è una scala trasversale da 1 pollice con divisioni da 0,001 pollici. Linee cromate lucide spesse 75 nm su substrato di silicio ultrapiatto conduttivo. Utile per l’applicazione di calibrazione per prodotti statunitensi o basati su pollici. La dimensione del moncone è di 3,5×3,5 mm. Ciascuno standard di calibrazione ha l’ID prodotto con un numero seriale univoco inciso nello standard.
Destinato a microscopia a luce riflessa, microscopia stereo, sistemi di imaging digitale e applicazioni SEM a basso ingrandimento.
