Stub e supporti per campioni EM-Tec per SEM da tavolo Hitachi
Con la speciale collezione di supporti per campioni EM-Tec e stub per campioni compatibili con i SEM da tavolo Hitachi TM4000, TM4000plus, TM3030plus, TM3030, TM3000, TM1000 puoi aumentare la produttività, esaminare una moltitudine di campioni e sbloccare ancora più applicazioni. I SEM da tavolo della serie Hitachi TM includono un movimento dello stadio X / Y di 35 mm e consentono un’altezza massima di 55 mm. Lo stadio campione standard offre movimenti X / Y e regolazione Z, ma inclinazione e rotazione sono opzionalmente disponibili.
L’attuale selezione dei porta-campioni e degli stub EM-Tec, tutti compatibili con lo stadio standard della serie Hitachi TM, include:
Kit adattatore da palco EM-Tec TM30 per SEM da tavolo serie Hitachi TM
Porta campioni EM-Tec per i SEM da tavolo della serie Hitachi TM
Supporti EM-Tec S-Clip su tronchetti Hitachi
Stub campione EM-Tec cilindro M4 fino a diametro 32 mm
Adattatori per tronchetti EM-Tec per tronchesi e attacchi JEOL
1 – Kit adattatore da palco EM-Tec TM30 per i SEM da tavolo serie Hitachi TM:
L’adattatore per stadio EM-Tec TM30 è pienamente compatibile con tutti i SEM da tavolo Hitachi TM: TM3030plus, TM3030, TM3000 e TM1000. È inteso come un sostituto o come un adattatore di fase aggiuntivo; ciò è utile se si usano supporti per campioni speciali e l’adattatore per palco è montato sul supporto. Consiste di tre parti:
inserto adattatore per palco con filetto femmina M6
pilastro adattatore palco con filetto maschio M6 (altezza regolabile)
anello di bloccaggio in alluminio M6.
Ognuna di queste parti è completamente compatibile con l’adattatore di fase Hitachi esistente per la serie TM. È inclusa una vite M4 sulla parte superiore del pilastro per fissare i tronchetti Hitachi M4 o i portacampioni filettati M4. Utile come adattatore di stadio aggiuntivo o sostitutivo per i SEM da tavolo della serie Hitachi TM. Pienamente compatibile con tutti i porta campioni EM-Tec SEM con foro filettato M4.
2 – Porta campioni EM-Tec per i SEM da tavolo della serie Hitachi TM
I portacampioni EM-Tec per Hitachi TM4000, TM4000plus, TM3030plus, TM3030, TM3000 e TM1000 sono pienamente compatibili e tengono conto dei movimenti del palco del palco originale Hitachi con movimenti X / Y di 35 mm a tratta. Con i supporti EM-Tec, è possibile aggiungere l’inclinazione ai movimenti del campione. I supporti per campioni EM-Tec consentono una presa rapida e sicura dei campioni senza l’uso di adesivi.
3 – Supporti EM-Tec S-Clip per SEM da tavolo Hitachi TM4000, TM4000plus, TM3030plus, TM3030, TM3000 e TM1000
I supporti EM-Tec S-Clips con clip di campionamento caricati a molla compatibili con i SEM da tavolo Hitachi TM4000, TM4000plus, TM3030plus, TM3030, TM3000 e TM1000 sono disponibili su:
perno orizzontale standard
Stub a 45° e 45° / 90°
Stub a 90°
Sono utili per contenere campioni sottili come chip di wafer di Si, strisce di metallo, fogli di plastica, ecc.
4 – Stub campione EM-Tec per SEM da tavolo serie Hitachi TM
I SEM da tavolo Hitachi utilizzano gli stub campione standard Hitachi con il foro filettato M4 nella base. Gli stub Hitachi con diametro fino a 32 mm possono essere utilizzati nei SEM da tavolo TM4000, TM4000plus, TM3030plus, TM3030, TM300 e TM1000. Gli stub possono essere montati direttamente sull’adattatore per palco fornito con il SEM da tavolo o sull’adattatore per palco di ricambio EM-Tec TM30. Sono disponibili i seguenti tipi di stub di esempio:
Stub cilindro piatto standard Hitachi con M4 nei famosi diametri da 15 mm, 25 mm e 32 mm. Disponibile con altezze di 6 e 10 mm.
Stub cilindro angolato Hitachi con superfici di pre-inclinazione 45°, 45/90° e 90°.
Stub a perno piatto con diametro di 15 mm e piano incassato per campioni e soluzioni fluidi.
5 – Adattatori stub EM-Tec SEM per SEM da tavolo Hitachi TM4000, TM4000plus, TM3030plus, TM3030, TM3000 e TM1000:
Con gli adattatori per stub EM-Tec SEM, è possibile utilizzare gli stub pin standard e gli stub JEOL SEM sui SEM da tavolo Hitachi. Veloce, non è necessario reinstallare il campione e l’integrità del campione è sicura. Utile anche per l’utilizzo di standard di calibrazione che possono essere montati su uno stub diverso.
Scheda Tecnica
Hitachi TM30 stage adapter kit assembly, compatible with TM3030plus, TM3030, TM3000 and TM1000 table top SEMs
Product #
Unit
11-000352
each
# 12-000334 EM-Tec GS24 supporto tronchese con piastra di serraggio, 0-4mm, alluminio, M4
Troncone EM-Tec GS24 con piastra di serraggio per contenere campioni di sezione trasversale o tessuto fino a 4 mm di spessore. Il campione viene trattenuto dalla piastra di serraggio che viene spinta con le viti di arresto. Utile anche per trattenere i tessuti per la disidratazione e l’elaborazione della CPD. Le dimensioni del supporto sono 24x12x12mm x M4.
# 12-000331 EM-Tec HS2 mini M4 stub cilindro / pinza ago Ø2mm, Ø15x10mm, M4
EM-Tec HS2 mini M4 cilindro cilindro / ago pinza. La capacità è di Ø2 mm massimo, l’ago è fissato con una piccola vite di fermo. Questo supporto è ideale per sonde, aghi, filo e tubi sottili. Il supporto perfetto per i campioni a forma di ago del microscopio a sonda Cameca Atom. Le dimensioni del supporto sono Ø15x10mmxM4.
Morsetto morsa cilindrica EM-Tec HS6 mini M4 per spessori del campione da 0 a 6 mm. Il campione viene tenuto verticalmente con una piccola vite di fermo. Modo semplice ed economico per bloccare sezioni trasversali di campioni sottili. Le dimensioni dello stub del supporto sono Ø15x10mmxM4.
# 12-003209 Pinza per campione mini morsa EM-Tec HV5, M4
Mini morsetto EM-Tec HV5 per morsa per campioni con spessore da 0-5 mm. Il campione viene tenuto verticalmente tra le ganasce della morsa. Le ganasce della morsa sono serrate da una vite a testa zigrinata in ottone. Le dimensioni del supporto sono Ø12,2x17mmxM4.
Pinza per morsa cilindrica EM-Tec HS15 M4 per spessori del campione da 0 a 16 mm. Il campione viene tenuto verticalmente con una vite di fermo (vengono fornite più lunghezze). Base di fissaggio a morsa piccola economica e pratica sulla dimensione del mozzo di Ø25x10mmxM4.
# 12-000323 EM-Tec GB16 porta campioni sfuso fino a 16mm, ottone dorato, M4
EM-Tec GB16 con filettatura M4. Porta campioni sfuso di tipo rettangolare con due staffe laterali per spessori del campione fino a 16 mm. Realizzato in ottone, placcato in oro 1µm. Ideale per campioni più piccoli e SEM più piccoli. Fornito con 4 viti di fermo.
EM-Tec GB16 bulk sample holder for up 16mm, gilded brass, M4
Product #
Unit
12-000323
EM-Tec GB16 bulk sample holder for up 16mm, gilded brass, M4
# 12-000314 EM-Tec P4 supporto mozzo multiplo per tronchetti a 4 poli, Ø31,5×10,5mm, M4
EM-Tec P4 portacoltello multipolare per tronchesi a 4 spinotti, Ø31,5×10,5mm, M4
EM-Tec P4 multi pin stub holder for 4 pin stubs, Ø31.5×10.5mm, M4
# 12-003228 Mini morsa EM-Tec VS8 caricata a molla per un massimo di 8 mm, M4
EM-Tec VS8 è una morsa a molla a singola azione mini per campioni con una dimensione di serraggio massima di 8 mm. La morsa si apre tirando la ganascia della morsa mobile. Ideale per caricare rapidamente sezioni trasversali sottili. Le dimensioni della base del vaso sono di Ø25 x 12,5 mm di altezza. Realizzato in alluminio per vuoto con barre e molle in acciaio inossidabile.
EM-Tec VS8 mini spring-loaded vise holder for up to 8mm, M4
Product #
Unit
12-003228
EM-Tec VS8 mini spring-loaded vise holder for up to 8mm, M4
# 12-000347 EM-Tec TV12 mini porta inclinazione 0-90 ° inclinazione variabile 11x12mm, indicatori angolari a 0, 30, 45, 70 e 90 gradi, M4
Il supporto mini inclinazione variabile EM-Tec TV12 consente un angolo di 0-90 ° in un piccolo supporto per campioni; disponibile con perno filettato o filetto M4. Il campione deve essere montato sulla piattaforma inclinabile di questo supporto compatto. Le incisioni laterali sulla piattaforma inclinabile aiutano a impostare l’angolo di inclinazione desiderato.
EM-Tec TV12 mini variable 0-90° angle tilt sample holder 11x12mm, angle indicators at 0, 30, 45, 70 and 90 degrees, M4
Product #
Unit
12-000347
EM-Tec TV12 mini variable 0-90° angle tilt sample holder 11x12mm, angle indicators at 0, 30, 45, 70 and 90 degrees, M4
Il supporto di inclinazione variabile più grande EM-Tec TV25 consente un angolo di 0-90 ° per mozziconi o supporti per campioni fino a Ø38mm. Stub più grandi possono essere montati, ma l’inclinazione può essere limitata, a seconda del SEM utilizzato. Compatibile con tronchesi o supporti filettati a perno o Hitachi M4.
EM-Tec TV25 variable 0-90° angle tilt holder for stubs up Ø38mm, M4
Product #
Unit
12-000348
EM-Tec TV25 variable 0-90° angle tilt holder for stubs up Ø38mm, M4
# 12-000324 EM-Tec HS16 M4 stub cilindro morsetto tondo fino a Ø16mm, Ø25x10mm, M4
Stub cilindro EM-Tec HS16 M4 per bloccare campioni di forma rotonda fino a Ø16mm di diametro. I campioni sono trattenuti da una vite di fermo nel mezzo di uno stub Hitachi da 25 mm. Le dimensioni dello stub del supporto sono Ø25x10mmxM4.
EM-Tec HS16 M4 cylinder stub round clamp up to Ø16mm, Ø25x10mm, M4
Product #
Unit
12-000324
EM-Tec HS16 M4 cylinder stub round clamp up to Ø16mm, Ø25x10mm, M4
Adattatore multiplo EM-Tec H3 per 3 mozzi Hitachi Ø15mm. Adattatore multiplo compatto e semplice basato sullo stub Hitachi Ø25x6mmxM4.
EM-Tec H3 multi stub holder for 3 x Ø15mm Hitachi stubs, Ø25x6mm, M4
Product #
Unit
12-000356
EM-Tec H3 multi stub holder for 3 x Ø15mm Hitachi stubs, Ø25x6mm, M4
# 12-000325 EM-Tec B26 porta campioni sfuso fino a 26 mm, alluminio, M4
EM-Tec B26 con filettatura M4. Porta campioni sfuso di tipo rettangolare con due staffe laterali per spessori fino a 26 mm. Realizzato in alluminio per vuoto. Fornito con 8 viti di fermo.
EM-Tec B26 bulk sample holder for up 26mm, aluminium, M4
Product #
Unit
12-000325
EM-Tec B26 bulk sample holder for up 26mm, aluminium, M4
# 12-000300 Portacampioni tipo morsa EM-Tec V22 compatto per un massimo di 22 mm, M4
Porta campioni per morsa compatta EM-Tec V22 per campioni di dimensioni fino a 0-22mm con filettatura M4. Una mascella fissa e una mascella mobile guidata da mandrino. L’altezza della mascella è di 10 mm, la larghezza di serraggio è di 25 mm. Morsa compatta economica che può essere utilizzata in SEM standard e SEM da tavolo. Realizzato in alluminio per vuoto, mandrino in ottone e viti in acciaio inossidabile.
EM-Tec V22 compact vise type sample holder for up to 22mm, M4
Product #
Unit
12-000300
EM-Tec V22 compact vise type sample holder for up to 22mm, M4
EM-Tec H45P supporto inclinato fisso a 45 ° per tronchesi standard e Zeiss. Le superfici del campione dell’immagine o le sezioni trasversali direttamente al di sotto di 45 ° senza usare l’inclinazione sul palco SEM. Particolarmente utile per i SEM da tavolo senza dispositivi di inclinazione o per estendere gli angoli di inclinazione per fasi di inclinazione limitate. La dimensione complessiva è Ø12,7x17mmxM4.
Porta morsa compatto combinato EM-Tec MV22 (0-22mm) più supporto per tronchetti multi pin per un massimo di 5 tronchetti standard da 12,7mm. Questo multi-supporto economico è stato progettato per SEM da tavolo e SEM con stadi campione più piccoli. Una ganascia fissa e un mandrino per muovere l’altra ganascia. Realizzato in alluminio per vuoto, mandrino in ottone e viti in acciaio inossidabile.
EM-Tec MV22 combined compact vise (0-22mm) plus multi pin stub holder, M4
Product #
Unit
12-000301
EM-Tec MV22 combined compact vise (0-22mm) plus multi pin stub holder, M4
# 12-000341 EM-Tec H45 supporto pre-inclinazione fisso a 45 ° per tronchesi / attacchi Hitachi M4, Ø12,7x17mm, M4
EM-Tec H45 supporto fisso per inclinazione 45 ° Stub cilindro Hitachi M4. Le superfici del campione dell’immagine o le sezioni trasversali direttamente al di sotto di 45 ° senza inclinare lo stadio SEM. Particolarmente utile per i SEM da tavolo senza dispositivi di inclinazione o per estendere gli angoli di inclinazione per fasi di inclinazione limitate. La dimensione complessiva è Ø12,7x17mmxM4.
# 12-000308 EM-Tec SC1 Supporto SampleClamp SEM, area campione 15x10mm, M4
EM-Tec SC1 SampleClamp con area di serraggio di 15x10mm. Fili piccoli e sottili, strisce, fibre, cavi possono essere fissati con le strisce laterali per esaminare la superficie esterna. Nessun uso di adesivo mantiene pulita la superficie e consente di ruotare il campione per esaminare il campione con diverse angolazioni.
EM-Tec SC1 SampleClamp SEM holder, 15x10mm sample area, M4
Product #
Unit
12-000308
EM-Tec SC1 SampleClamp SEM holder, 15x10mm sample area, M4
# 12-000326 EM-Tec M26 supporto per supporto metallografico per supporti Ø25mm / Ø1inch, M4
EM-Tec M26 supporto per supporto metallografico per contenere supporti metallografici o petrografici Ø25mm o Ø1 ”con campioni incorporati, M4.
EM-Tec M26 metallographic mount holder for Ø25mm / Ø1inch mounts, M4
Product #
Unit
12-000326
EM-Tec M26 metallographic mount holder for Ø25mm / Ø1inch mounts, M4
# 12-000317 EM-Tec GR20 porta campioni sfuso fino a Ø20mm, ottone dorato, M4
EM-Tec GR20 con filetto M4. Supporto per campioni sfusi di tipo rotondo con tre staffe per campioni rotondi e di forma scomoda fino a Ø20mm. Realizzato in ottone, placcato in oro 1µm. Ideale per campioni più piccoli e SEM più piccoli. Fornito con 6 viti di fermo.
EM-Tec GR20 bulk sample holder for up to Ø20mm, gilded brass, M4
Product #
Unit
12-000317
EM-Tec GR20 bulk sample holder for up to Ø20mm, gilded brass, M4
# 12-000321 EM-Tec VS12 supporto morsa compatto a molla a singola azione per un massimo di 12 mm, M4
EM-Tec VS12 è una morsa compatta a molla a semplice effetto per campioni con una dimensione di serraggio massima di 12 mm. La morsa si apre spingendo la ganascia della morsa mobile con un’asta di spinta. L’asta di spinta può essere rimossa quando il supporto è caricato nel SEM. I perni di centraggio possono essere inseriti nelle ganasce fisse e mobili per aumentare l’apertura fino a una dimensione del campione fino a un diametro di 18 mm o per contenere campioni dalla forma scomoda; Sono inclusi 4 tasselli. Realizzato in alluminio per vuoto con barre e molle in acciaio inossidabile.
EM-Tec VS12 compact single action spring-loaded vise holder for up to 12mm, M4
Product #
Unit
12-000321
EM-Tec VS12 compact single action spring-loaded vise holder for up to 12mm, M4
# 12-000309 EM-Tec SC2 Supporto SampleClamp SEM, area campione 25x15mm, M4
EM-Tec SC2 SampleClamp con area di serraggio di 25x15mm. Fili, strisce, fibre, cavi più lunghi e più spessi possono essere bloccati con le strisce laterali per esaminare la superficie esterna. Nessun uso di adesivo mantiene pulita la superficie e consente di ruotare il campione per esaminare il campione con diverse angolazioni.
EM-Tec SC2 SampleClamp SEM holder, 25x15mm sample area, M4
Product #
Unit
12-000309
EM-Tec SC2 SampleClamp SEM holder, 25x15mm sample area, M4
Supporto di montaggio metallografico M32 EM-Tec per supporti Ø30mm / Ø32mm / Ø1-1 / 4 pollici, supporto di supporto metallografico M4 EM-Tec M32 per il supporto di supporto metallografico o petrografico Ø30mm, Ø32mm o Ø1-1 / 4 ”con campioni incorporati.
EM-Tec M32 metallographic mount holder for Ø30mm / Ø32mm / Ø1-1/4inch mounts, M4
Product #
Unit
12-000332
EM-Tec M32 metallographic mount holder for Ø30mm / Ø32mm / Ø1-1/4inch mounts, M4
# 12-000322 EM-Tec VS26 supporto morsa compatto a molla a doppia azione per un massimo di 26 mm, M4
EM-Tec VS26 porta morsa compatta a molla a doppia azione fino a 26 mm, M4 EM-Tec VS26 è una morsa compatta a molla a doppia azione per campione con una dimensione massima di serraggio di 26 mm con filettatura M4. A causa della molla a doppia faccia, questa morsa funge da morsa di centraggio. Le ganasce della morsa sono aperte da aste di spinta che possono essere rimosse quando il supporto del campione viene caricato nel SEM. I perni di riferimento possono essere inseriti nelle ganasce per aumentare la dimensione del campione fino a un diametro di 34 mm o per contenere campioni di forma irregolare; Sono inclusi 4 tasselli. Realizzato con aste e molle in alluminio per vuoto e acciaio inossidabile.
EM-Tec VS26 compact double action spring-loaded vise holder for up to 26mm, M4
Product #
Unit
12-000322
EM-Tec VS26 compact double action spring-loaded vise holder for up to 26mm, M4
# 12-000310 EM-Tec SC2R Supporto da incasso SampleClamp SEM, area campione 25x15mm, M4
EM-Tec SC2R SampleClamp ad incasso Supporto SEM, area campione 25x15mm, M4 EM-Tec SC2R SampleClamp con area incasso di 25x15mm. La parte incassata lascia l’area del campione da esaminare completamente indipendente. Ciò consente una rotazione completa del campione per esaminare tutti i lati. L’area incassata tende a essere sfocata, il che lascia maggiore enfasi sul campione. Suggerimento: per evitare il segnale dall’area incassata, si potrebbe posizionare un disco di carbone sotto il campione; questo ridurrà notevolmente sia il segnale elettronico che i raggi X.
EM-Tec SC2R recessed SampleClamp SEM holder, 25x15mm sample area, M4
Product #
Unit
12-000310
EM-Tec SC2R recessed SampleClamp SEM holder, 25x15mm sample area, M4
# 12-000333 EM-Tec R32 porta campioni sfuso fino a Ø32mm, alluminio, M4
EM-Tec R32 porta campioni sfuso fino a Ø32mm, alluminio, M4 EM-Tec R32 con filetto M4. Supporto per campioni sfusi di tipo rotondo con tre staffe per campioni rotondi e di forma scomoda fino a Ø32mm. Altrettanto utile come supporto per supporti metallografici per supporti da 30mm / 1-1 / 4 “. Realizzato in alluminio per vuoto. Fornito con 9 viti di fermo
EM-Tec R32 bulk sample holder for up to Ø32mm, aluminium, M4
Product #
Unit
12-000333
EM-Tec R32 bulk sample holder for up to Ø32mm, aluminium, M4
Stub cilindro EM-Tec HS3 mini M4 SampleClamp 0-2mm, Ø15x10mm, M4 Stub cilindro EM-Tec HS3 mini M4 SampleClamp per bloccare campioni sottili, fogli, pezzi di wafer Si ecc. Direttamente sullo stub. I campioni vengono trattenuti da una rondella sotto la piccola vite. Più efficace e più pulito rispetto all’utilizzo di nastro adesivo o vernice / pasta conduttiva. Le dimensioni dello stub del supporto sono Ø15x10mmxM4.
# 12-003315 Pinza girevole EM-Tec HS19 per campioni fino a 16 mm, alluminio, M4
Morsetto orientabile EM-Tec HS19 per campioni fino a 16 mm, alluminio, M4 Morsetto orientabile EM-Tec HS19 con morsa girevole per spessori del campione da 0 a 16 mm. Il campione viene tenuto con una vite di fermo (sono fornite lunghezze multiple). La cerniera girevole consente un’inclinazione di quasi 90 ° in entrambe le direzioni. Le dimensioni del supporto sono Ø25x30mm xM4.
EM-Tec HS19 swivel clamp for up to 16mm samples, aluminium, M4
Product #
Unit
12-003315
EM-Tec HS19 swivel clamp for up to 16mm samples, aluminium, M4
# 12-003330 Morsa EM-Tec HS18 mini girevole con attacco sdoppiato per un massimo di 8 mm, alluminio, M4
Morsa EM-Tec HS18 mini con attacco snodato split per un massimo di 8 mm, alluminio, M4 Morsa EM-Tec HS18 mini con attacco snodato split per campioni con spessore fino a 8 mm. Il campione viene tenuto tra i mini morsetti per morsa. Questo supporto girevole consente di inclinarlo di 90 ° in entrambi i modi. Le dimensioni del supporto sono Ø15x30mm xM4.
EM-Tec HS18 mini swivel split mount vise for up to 8mm, aluminium, M4
Product #
Unit
12-003330
EM-Tec HS18 mini swivel split mount vise for up to 8mm, aluminium, M4
# 12-003340 EM-Tec HS17 mini porta morsa girevole per un massimo di 4 mm, alluminio, M4
Mini porta morsa girevole EM-Tec HS17 fino a 4 mm, alluminio, M4 Mini porta morsa EM-Tec HS17 per spessore campione fino a 4 mm. Il campione viene tenuto con una vite di fermo; ideale per chip Si e sezioni sottili del campione. Questo supporto girevole consente un’inclinazione completa di 90 ° in entrambe le direzioni. Le dimensioni del supporto sono Ø12x23mm xM4.
EM-Tec HS17 mini swivel vise holder for up to 4mm, aluminium, M4
Product #
Unit
12-003340
EM-Tec HS17 mini swivel vise holder for up to 4mm, aluminium, M4

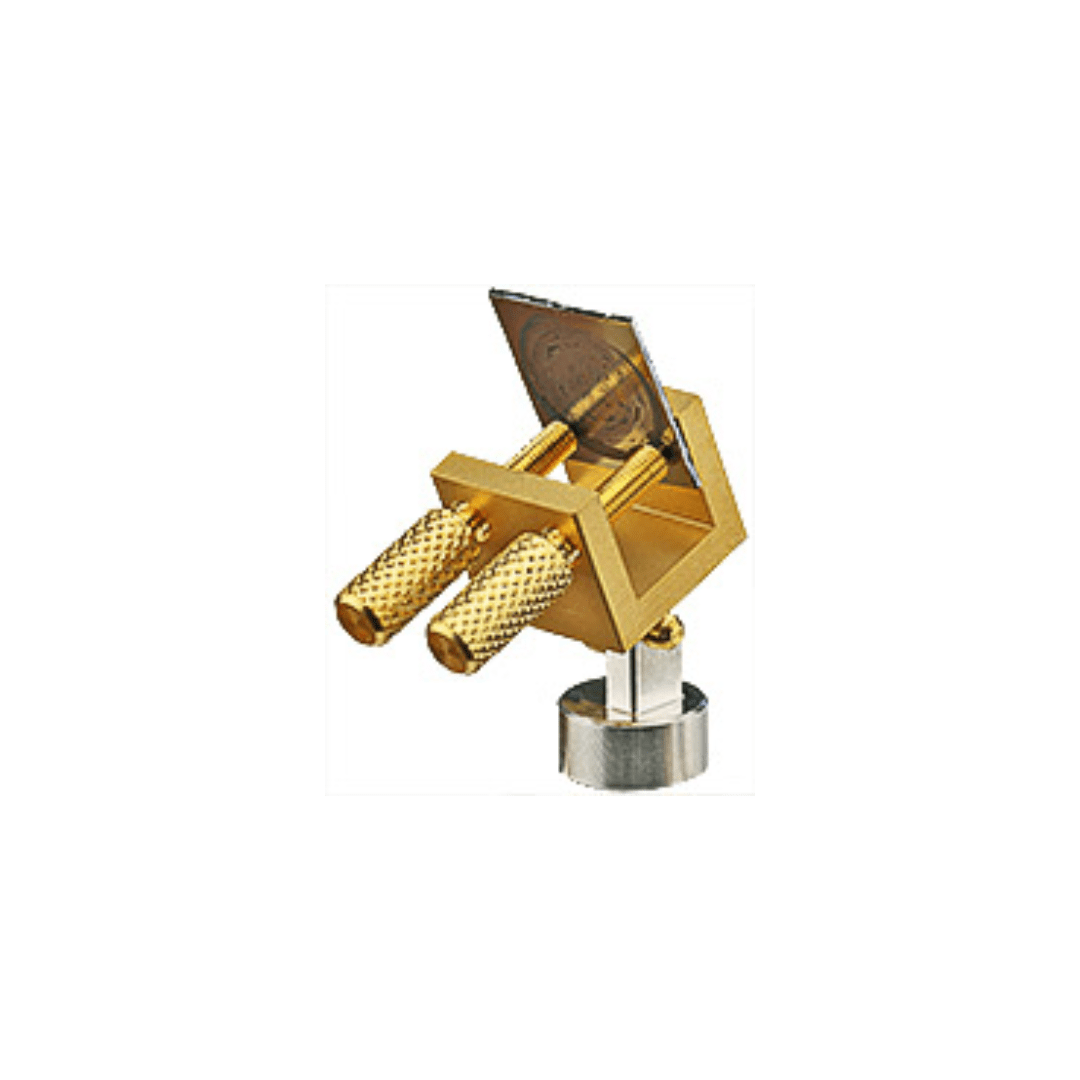

# 12-003110 EM-Tec HGS10 supporto per testina girevole fino a 10mm, ottone placcato oro, M4
Portacampioni a testa girevole EM-Tec HGS10 fino a 10 mm, ottone placcato oro, M4 Portacampioni a testa girevole EM-Tec HGS10 è realizzato in ottone placcato oro per consentire una facile pulizia e resistere alla contaminazione. Lo spessore massimo del campione è di 10 mm; il campione viene bloccato con due viti a testa zigrinata. Il campione può essere bloccato da modi opposti. Questo supporto girevole consente un’inclinazione completa di 90 ° in entrambe le direzioni. Le dimensioni del supporto sono 28x16x32mm x M4.
EM-Tec HGS10 swivel head sample holder for up to 10mm, gold plated brass, M4
Product #
Unit
12-003110
EM-Tec HGS10 swivel head sample holder for up to 10mm, gold plated brass, M4
# 11-000315 EM-Tec HSM4 adattatore per supporto girevole con M4, alluminio, M4
Adattatore per montaggio orientabile EM-Tec HSM4 con M4, alluminio, M4 Adattatore per montaggio orientabile EM-Tec HSM4 con vite M4 accetta piccoli tronchetti Hitachi e portacampioni Hitachi con foro filettato M4. La cerniera girevole consente l’inclinazione di 90 ° in entrambi i modi per esaminare i campioni con diversi angoli di inclinazione. Modo economico per trasformare tronchetti e supporti piccoli in tronchetti e supporti girevoli. La dimensione dell’adattatore è Ø9x20mm.
EM-Tec HSM4 swivel mount adapter with M4, aluminium, M4
Product #
Unit
11-00031
EM-Tec HSM4 swivel mount adapter with M4, aluminium, M4
Morsa EM-Tec HS9 mini split split 0 – 8mm, M4 Morsa EM-Tec HS9 mini split split per campioni con spessore da 0-8mm. Il campione viene bloccato tra le due ganasce del supporto diviso. Le ganasce della morsa con attacco diviso sono chiuse da due viti a brugola. Le dimensioni della morsa mini con attacco diviso chiuso sono Ø15x10mm; quando aperto 24x15x10mm. Foro filettato M4 nella base.
EM-Tec HS15 Hitachi attacco mozzo girevole, Ø15x21mm, alluminio, M4 EM-Tec HS15 Hitachi attacco mozzo girevole. La testa del supporto è fissata al mozzo del cilindro tramite una cerniera girevole che consente un’inclinazione di 90 gradi in entrambe le direzioni. Può essere ruotato di 360 gradi nel mozzo del cilindro. Eccellente supporto per SEM senza dispositivi di inclinazione o quando sono necessarie inclinazioni casuali angolate. Quando viene impostato l’angolo di inclinazione desiderato, la parte superiore viene fissata con una vite a testa cilindrica. Il diametro superiore è di 15 mm e l’altezza totale è di 30 mm.
Hitachi Ø15x10mm M4 dish SEM sample stub, aluminium
Product #
Unit
10-004114-5
Hitachi Ø15x10mm M4 dish SEM sample stub, aluminium
10-004114-10
Hitachi Ø15x10mm M4 dish SEM sample stub, aluminium
10-004114-50
Hitachi Ø15x10mm M4 dish SEM sample stub, aluminium
# 11-000304 Adattatore EM-Tec H15P M4 per perno, Ø15x16mm, M4
Adattatore EM-Tec H15P M4 per perno, Ø15x16mm, M4 Adattatore EM-Tec H15P M4 per perno per perno standard e corto Ø3,2mm. Lo stelo del perno del perno è fissato con una vite di fermo. Permette di utilizzare i famosi stub a perno sui SEM da tavolo Hitachi e JEOL Neoscope. Realizzato in alluminio per vuoto. La dimensione complessiva è di Ø15x16mm. Include chiave a brugola.
Adattatore EM-Tec HS4 M4 per mozzi Cambridge S4, adattatore M4 EM-Tec HS-4 M4 per contenere supporti Cambridge S4. Le viti vengono utilizzate per fissare il supporto Cambridge S4. Realizzato in alluminio per vuoto. La dimensione complessiva è di Ø30x10mm.
EM-Tec HJ10 Hitachi M4 adattatore per tronchetti JEOL Ø9,5mm, Ø15x10mm, M4 EM-Tec HJ10 Hitachi M4 adattatore per trattenere i tronchetti JEOL Ø9,5mm. La vite di arresto viene utilizzata per fissare i mozzi JEOL Ø9,5 mm. Realizzato in alluminio per vuoto. La dimensione complessiva è di Ø15x10mm. Include chiave a brugola.
EM-Tec HJ11 Adattatore Hitachi M4 per tronchetti JEOL Ø12,2mm, Ø15x10mm, Adattatore M4 Hitachi M4 per trattenere i tronchetti JEOL Ø12,2mm. La vite di arresto viene utilizzata per fissare i mozzi JEOL da Ø 12,2 mm. Realizzato in alluminio per vuoto. La dimensione complessiva è di Ø15x10mm. Include chiave a brugola.
# 11-000316 EM-Tec HJ12 Hitachi M4 adattatore per steli JEOL o ISI Ø15mm, Ø25x10mm, M4
EM-Tec HJ12 Hitachi M4 adattatore per steli JEOL o ISI Ø15mm, Ø25x10mm, M4 EM-Tec HJ12 Hitachi M4 adattatore per contenere gli stub JEOL o ISI Ø15mm. La vite di fermo viene utilizzata per fissare i mozzi JEOL o ISI Ø15mm. Realizzato in alluminio per vuoto. La dimensione complessiva è di Ø25x10mm. Include chiave a brugola.
EM-Tec HJ12 Hitachi M4 adapter for Ø15mm JEOL or ISI stubs, Ø25x10mm, M4
Product #
Unit
11-000316
EM-Tec HJ12 Hitachi M4 adapter for Ø15mm JEOL or ISI stubs, Ø25x10mm, M4
Adattatore EM-Tec HJ25 Hitachi M4 per tronchetti JEOL Ø25mm, M4 Adattatore EM-Tec HJ25 Hitachi M4 per trattenere i tronchetti JEOL Ø25mm. Può anche essere usato per sostenere il moncone Hitachi Ø25mm o supporti metallografici Ø25mm / 1 pollice. La vite di arresto viene utilizzata per fissare i mozzi del cilindro. Lavorato da mozzi in alluminio di grado vuoto. La dimensione complessiva è Ø34x10mm. Include chiave a brugola.
EM-Tec HJ25 Hitachi M4 adapter for Ø25mm JEOL stubs, M4
Product #
Unit
11-000326
EM-Tec HJ25 Hitachi M4 adapter for Ø25mm JEOL stubs, M4
Adattatore EM-Tec HJ32 Hitachi M4 per tronchi JEOL Ø32mm, M4 Adattatore EM-Tec HJ32 Hitachi M4 per contenere i tronchetti JEOL Ø32mm. Può anche essere utilizzato per sostenere il moncone Hitachi Ø32mm o supporti metallografici Ø30mm / 1,25 pollici. La vite di arresto viene utilizzata per fissare i mozzi del cilindro. Realizzato in alluminio per vuoto. La dimensione complessiva è Ø40x10mm. Include chiave a brugola.
EM-Tec HJ32 Hitachi M4 adapter for Ø32mm JEOL stubs, M4
Product #
Unit
11-000332
EM-Tec HJ32 Hitachi M4 adapter for Ø32mm JEOL stubs, M4
App. Notes
Non ci sono Application Notes per questo prodotto
Articoli tecnici
Non ci sono Articoli correlati a questo prodotto
Corsi e Webinars
Non ci sono Corsi o Webinar per questo prodotto
Video
Non ci sono Video per questo prodotto
Altro
Non ci sono Links per questo prodotto
Contattaci per maggiori informazioni su questo prodotto
Per preventivi e richieste commerciali in merito a questo prodotto compila il form sottostante:
RIMANI AGGIORNATO
Iscriviti alla nostra newsletter
Richiedi informazioni
Contattaci per richiedere informazioni riguardo i nostri prodotti e servizi, entra in contatto con in nostri esperti.
