Esistono tre supporti di riferimento principali per supporti metallografici o petrografici di diverse dimensioni:
Supporto di riferimento superiore EM-Tec R6 per sei supporti Ø25mm o 1 ”(Ø25,4mm)
È costituito da una parte superiore solo con uno spessore di 15 mm. Con l’estensione di altezza fornita (altezza 10 mm), è possibile montare campioni con altezza fino a 24 mm. I supporti sono fissati lateralmente con viti.

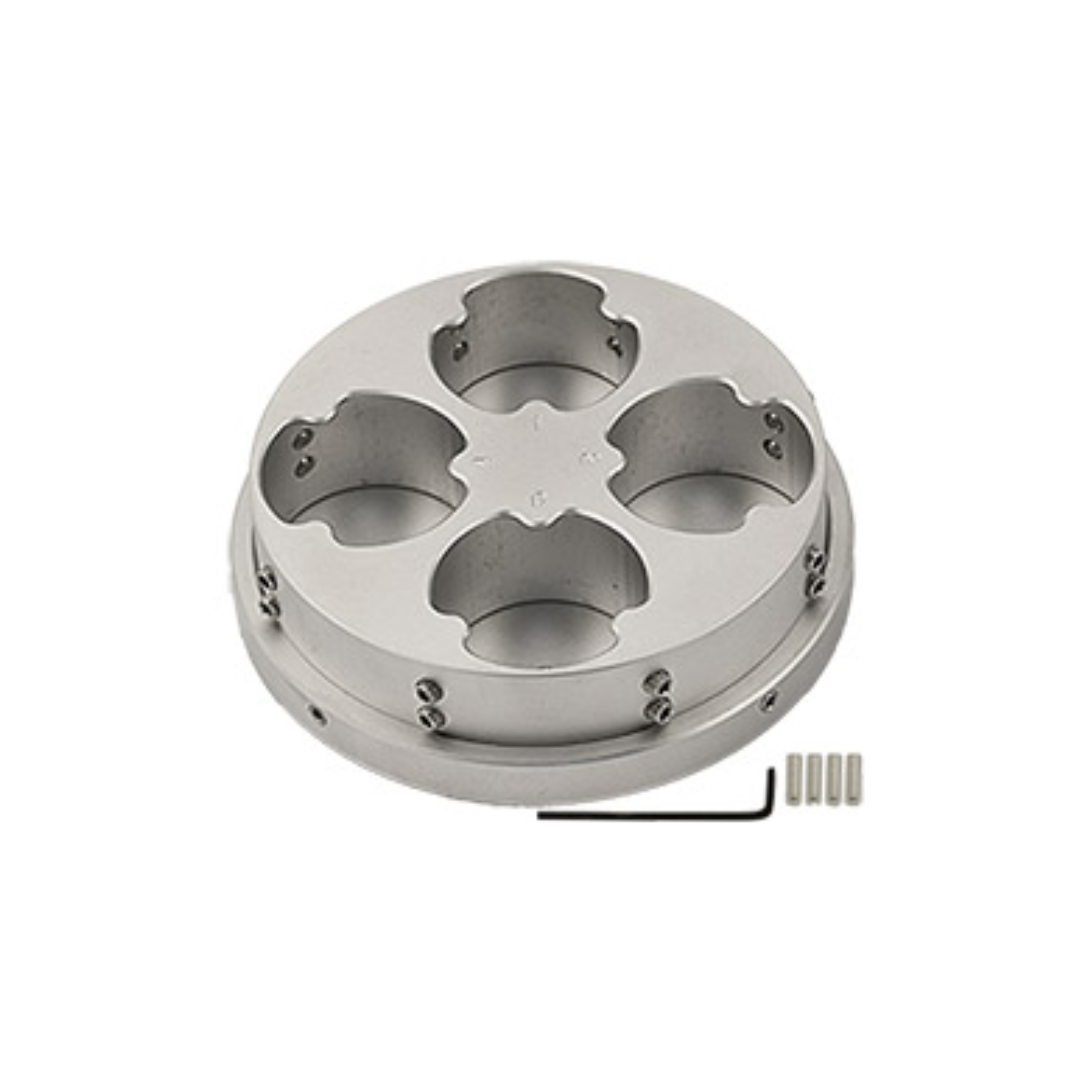

Supporto di riferimento superiore EM-Tec R4 per quattro supporti Ø30mm o 1-1 / 4 ”(Ø32mm)
Per questo supporto sono disponibili bussole adattatrici opzionali per supporti Ø 25mm o 1 ”. Il supporto di riferimento superiore EM-Tec R4 è composto da due parti: parte superiore con labbra di riferimento e base con viti per spingere i supporti. L’altezza massima del campione è di 20 mm. I supporti sono fissati con viti e possono essere spinti verso l’alto con le viti nella base. Se si utilizzano supporti metallografici ad altezza ridotta o campioni sottili, è possibile utilizzare dischi distanziatori Ø25mm per garantire che i supporti vengano spinti contro i labbri di riferimento. La spinta dalla base consente una piccola regolazione dell’angolo se le superfici lucide dei supporti non sono perfettamente perpendicolari ai lati. Il supporto EM-Tec R4 può essere utilizzato anche senza la base sugli adattatori da palco EM-Tec con una vite M4.
Supporti di riferimento superiore EM-Tec R2 per due supporti Ø40mm ed EM-Tec R2-1.5 per due supporti Ø 1-1 / 2 ”(Ø38mm)
I supporti di riferimento superiore EM-Tec R2 e R2-1.5 sono composti da due parti: superiore e base. L’altezza massima del campione è di 20 mm. I supporti sono fissati con viti e possono essere spinti verso l’alto con le viti nella base. Se si utilizzano supporti metallografici ad altezza ridotta o campioni sottili, è possibile utilizzare dischi distanziatori Ø32mm per garantire che i supporti vengano spinti contro i labbri di riferimento. La spinta dalla base consente una piccola regolazione dell’angolo se le superfici lucide dei supporti non sono perfettamente perpendicolari ai lati. I supporti di riferimento superiore EM-Tec R2 e R2-1.5 includono due posizioni per gli standard di calibrazione montati su un perno standard da 12,7 mm. La parte superiore dei supporti EM-Tec R2 e R2-1.5 può essere utilizzata anche senza la base sugli adattatori da palco EM-Tec con una vite M4.
Supporti di riferimento superiore EM-Tec R22 per quattro supporti Ø40mm ed EM-Tec R22-1.5 per quattro supporti Ø 1-1 / 2”(Ø38mm)
EM-Tec R22 e R22-1.5 hanno lo stesso design dei supporti di riferimento superiore EM-Tec R2 o R2-1.5, ma raddoppiano la capacità: 4 supporti metallografici Ø 40 mm o 4 x 1-1 / 2 ”. I supporti di riferimento superiore EM-Tec R22 e R22-1.5 comprendono quattro posizioni per gli standard di calibrazione montati su un perno standard da 12,7 mm.
Supporto di riferimento superiore EM-Tec R5 per due supporti da Ø50mm o 2 ”
Il supporto di riferimento superiore EM-Tec R5 è composto da due parti: superiore e base. L’altezza massima del campione è di 26 mm. I supporti sono fissati con viti e possono essere spinti verso l’alto con le viti nella base. Se si utilizzano supporti metallografici ad altezza ridotta o campioni sottili, è possibile utilizzare dischi distanziatori Ø32mm per garantire che i supporti vengano spinti contro i labbri di riferimento. La spinta dalla base consente una piccola regolazione dell’angolo se le superfici lucide dei supporti non sono perfettamente perpendicolari ai lati. Il supporto di riferimento superiore EM-Tec R5 include due posizioni per gli standard di calibrazione montati su un perno standard da 12,7 mm. Il supporto EM-Tec R5 può essere utilizzato anche senza la base sugli adattatori da palco EM-Tec con una vite M4.
Supporto di riferimento superiore EM-Tec R7 per un montaggio su blocco 49 x 89 mm
Il supporto di riferimento superiore EM-Tec R7 è composto da due parti: superiore e base. L’altezza massima del campione è di 26 mm. I supporti sono fissati con viti e possono essere spinti verso l’alto con le viti nella base. La spinta dalla base consente una piccola regolazione dell’angolo se le superfici lucide dei supporti non sono perfettamente perpendicolari ai lati. Il supporto EM-Tec R7 può essere utilizzato anche senza la base sugli adattatori da palco EM-Tec con una vite M4.
