I supporti di inclinazione EM-Tec disponibili sono:

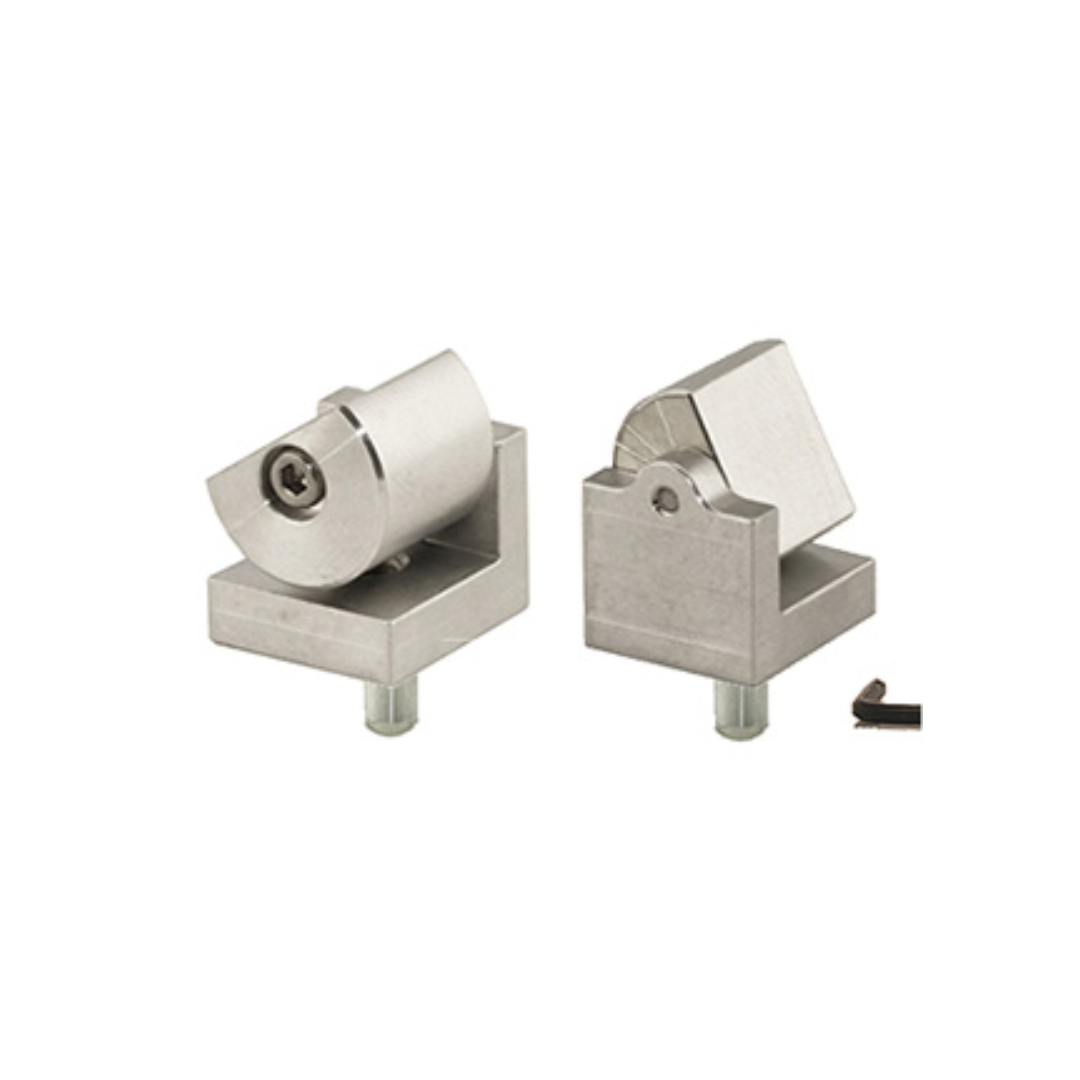

- Il supporto mini inclinazione variabile EM-Tec TV12 consente un angolo di 0-90 ° in un piccolo supporto di campionamento; disponibile con perno filettato (# 12-000241) o filetto M4 (# 12-000347). Il campione deve essere montato sulla piattaforma inclinabile di questo supporto compatto. Le incisioni laterali sulla piattaforma inclinabile aiutano a impostare l’angolo di inclinazione desiderato. Incisioni laterali a 0, 30, 45, 70 e 90 gradi.
- Il supporto di inclinazione variabile più grande EM-Tec TV25 consente un angolo di 0-90 ° per mozziconi o porta campioni fino a Ø38mm. Stub più grandi possono essere montati, ma l’inclinazione può essere limitata, a seconda del SEM utilizzato. Compatibile con tronchesi o supporti filettati a perno o Hitachi M4. Disponibile con perno filettato (# 12-000248) o filetto M4
- (# 12-000.348)
- EM-Tec GS10 (# 12-000110) – Una morsa girevole che copre un angolo completo di 180 e può anche essere ruotata con il troncone. Questo è il supporto definitivo per l’imaging delle sezioni trasversali con qualsiasi angolazione desiderata. La dimensione della testa girevole senza viti di serraggio è solo 16x16x14mm. Il campione viene bloccato con le due viti di bloccaggio; la testa orientabile può essere bloccata in posizione con la vite di bloccaggio dell’inclinazione. Realizzato in ottone placcato oro.
- EM-Tec PS15 (# 12-000211) attacco a perno girevole. La testa del supporto è fissata al perno tramite una cerniera girevole che consente l’inclinazione di 90 gradi in entrambe le direzioni. Eccellente supporto per SEM senza dispositivi di inclinazione o quando sono necessarie inclinazioni casuali angolate. Quando viene impostato l’angolo di inclinazione desiderato, la parte superiore viene fissata con una vite a testa cilindrica. Il diametro superiore è di 15 mm e l’altezza sopra il perno è di 15 mm.
- EM-Tec P36 (# 10-002236) supporto inclinazione 36 ° ad angolo fisso per tronchetti Zeiss. Utilizzato per pre-inclinare i campioni 36 ° per i sistemi FIB Zeiss CrossBeam.
- EM-Tec P38 (# 10-002238) supporto fisso inclinazione 38 ° per tronchesi FEI. Utilizzato per pre-inclinare i campioni di 38 ° per i sistemi FIB a doppio raggio FEI.
- EM-Tec P45 (# 10-002245) il più popolare supporto di pre-inclinazione a 45 ° con perno per stub standard e Zeiss.
- EM-Tec P45M (# 10-002246) popolare supporto di inclinazione a 45 ° con perno per tronchetti Hitachi M4 o supporti filettati M4.
- EM-Tec H45P (# 12-000345) popolare supporto per inclinazione a 45 ° con M4 per tronchesi standard e Zeiss.
- EM-Tec H45 (# 12-000346) popolare supporto di inclinazione a 45 ° con M4 per tronchetti Hitachi M4 o supporti filettati M4.
- EM-Tec P70 (n. 10-002270) supporto di inclinazione EBSD 70 ° fisso con perno per tronchesi e portacampioni tipo perno.
- EM-Tec P70M (# 10-002274) supporto di inclinazione EBSD 70 ° fisso con perno per tronchetti Hitachi M4 e supporti filettati M4.
- EM-Tec H70P (# 12-000370) supporto di inclinazione EBSD 70 ° fisso con M4 per tronchesi e portacampioni tipo perno.
- EM-Tec H70 fisso 70 ° (# 12-000371) Supporto inclinabile EBSD con M4 per tronchetti Hitachi M4 e supporti filettati M4.
- I supporti per stub a perno multiplo 45 ° EM-Tec sono disponibili su: Porta-stub a perno multiplo EM-Tec
- Il supporto per ceppo M4 multiplo M-45 EM-Tec è disponibile su: Porta-ceppo M4 multiplo Hitachi M4 EM-Tec
Tutti i supporti sono lavorati con precisione in alluminio per vuoto e includono viti di fermo e chiave a brugola.
