Supporti per campioni SEM serie EM-Tec e adattatori per tronchesi
I porta-campioni SEM serie EM-Tec in oro comprendono una selezione di porta-campioni SEM compatti, tutti realizzati in ottone e placcati con 1 µm di oro puro. L’ottone è scelto per una maggiore resistenza ed è completamente non magnetico. La placcatura in oro aiuta a mantenere puliti i portacampioni durante la manipolazione.
La resistenza chimica superiore della placcatura in oro facilita l’uso di soluzioni detergenti o di pulizia al plasma. Anche le superfici pulite dei supporti dei campioni ridurranno notevolmente il trasferimento della contaminazione ai campioni.
I supporti per campioni SEM serie EM-Tec gold sono destinati all’uso con SEM da tavolo, SEM da laboratorio e FESEM.
I portacampioni e gli adattatori per steli serie EM-Tec gold attualmente disponibili sono:
M-Tec GR2 – Porta tubo / ago per diametro fino a Ø2mm. L’ago è bloccato con una piccola vite in acciaio inossidabile sul lato. Supporto ideale per aghi campione Atomprobe. Realizzato in ottone e placcato con 1 µm di oro puro.
EM-Tec GS10 – Una morsa girevole che copre un angolo completo di 180 e può anche essere ruotata con il troncone. Questo è il supporto definitivo per l’imaging delle sezioni trasversali con qualsiasi angolazione desiderata. La dimensione della testa girevole senza viti di serraggio è solo 16x16x14mm. Il campione viene bloccato con le due viti di bloccaggio; la testa orientabile può essere bloccata in posizione con la vite di bloccaggio dell’inclinazione. Realizzato in ottone e placcato con 1 µm di oro puro.
EM-Tec GB16 – Porta campioni sfuso di tipo rettangolare con due staffe laterali per spessori del campione fino a 16 mm. Il campione viene bloccato con viti di fermo in acciaio inossidabile. Realizzato in ottone e placcato con 1 µm di oro puro. Ideale per campioni più piccoli e SEM più piccoli.
EM-Tec GR20 – Supporto per campioni sfusi di tipo rotondo con tre staffe per campioni rotondi e di forma scomoda fino a Ø20mm. I campioni sono tenuti con viti in acciaio inossidabile. Realizzato in ottone e placcato con 1 µm di oro puro. Ideale per campioni più piccoli e SEM più piccoli.
EM-Tec GS25 – Supporto leggero a forma di ragno per campioni dalla forma scomoda fino a Ø25mm. I campioni sono supportati dalle tre gambe filettate e bloccati dalle flange sui dadi di bloccaggio. Realizzato in ottone e placcato con 1 µm di oro puro.
EM-Tec GS45 – Supporto leggero a forma di ragno per campioni dalla forma scomoda fino a Ø45mm. I campioni sono supportati dalle tre gambe filettate e bloccati dalle flange sui dadi di bloccaggio. Realizzato in ottone e placcato con 1 µm di oro puro.
EM-Tec GZM4 – Adattatore per perno per perno Zeiss compatto con testa filettata M4 per convertire tronchetti e porta-campioni con un foro filettato M4 in un perno per perno Zeiss. Il perno ha un diametro di 3,2 mm e una lunghezza di 6 mm. Realizzato in ottone e placcato con 1 µm di oro puro.
EM-Tec GSPM4 – Adattatore stub pin compatto standard con testa filettata M4 per convertire stub e porta-campioni con un foro filettato M4 in uno stub pin standard. Il perno ha un diametro di 3,2 mm e una lunghezza di 9,5 mm. Realizzato in ottone e placcato con 1 µm di oro puro.
I porta-campioni della serie EM-Tec gold sono tutti disponibili con perno e alcuni con foro filettato M4.
Per i JEOL SEM, gli adattatori per tronchesi SEM possono essere utilizzati per rendere i supporti compatibili con i supporti per tronchesi JEOL Ø9,5, Ø12,2 o Ø25mm.
Scheda Tecnica

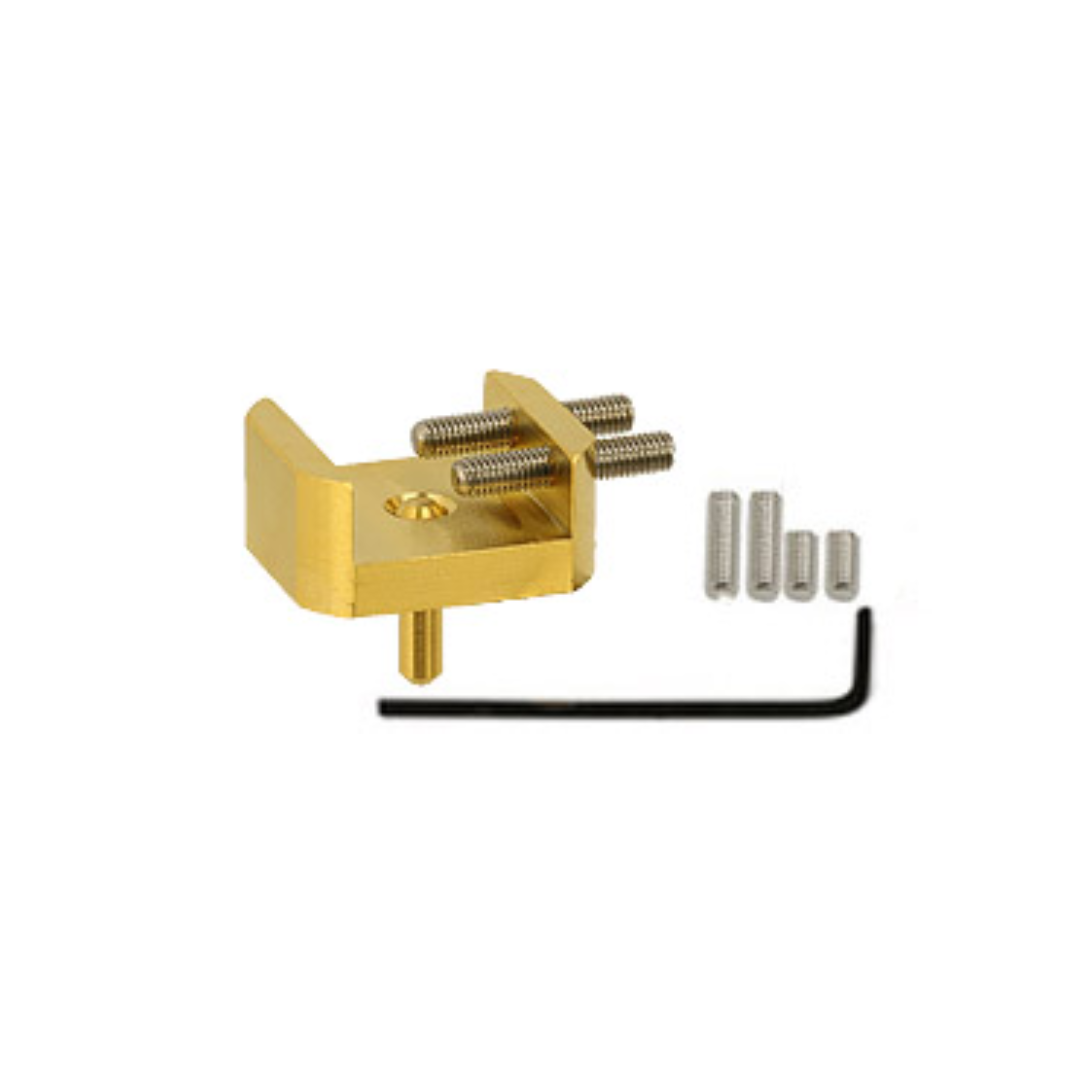

# 12-000223 EM-Tec GB16 porta campioni sfuso fino a 16 mm, ottone dorato, perno
EM-Tec GB16 porta campioni sfuso fino a 16mm, ottone dorato, perno EM-Tec GB16 con perno. Porta campioni sfuso di tipo rettangolare con due staffe laterali per spessori del campione fino a 16 mm. Realizzato in ottone, placcato in oro 1µm. Ideale per campioni più piccoli e SEM più piccoli. Fornito con 4 viti di fermo.
EM-Tec GB16 bulk sample holder for up 16mm, gilded brass, pin
Product #
Unit
12-000223
each
# 12-000117 Porta-campione EM-Tec GR2 per ago / tubo fino a Ø2mm, ottone placcato oro, perno
EM-Tec porta-campione GR2 per ago / tubo fino a Ø2mm, ottone placcato oro, pin EM-Tec PS2 mini pinza / pinza ago. La capacità è fino a Ø2mm di diametro, l’ago è fissato con una piccola vite di fermo. Questo supporto è ideale per sonde, aghi, filo e tubi sottili. Le dimensioni del supporto sono Ø6x4mm. Realizzato in ottone e placcato con 1 µm di oro puro.
EM-Tec GR2 needle / tube sample holder for up to Ø2mm, gold plated brass, pin
Product #
Unit
12-000117
each
# 12-000110 EM-Tec GS10 supporto per campioni con testa girevole fino a 10 mm, ottone placcato oro, perno
EM-Tec GS10 portacampione con testa girevole fino a 10 mm, ottone placcato oro, perno EM-Tec GS10 – Una morsa girevole che copre un angolo di 180 ° e può essere ruotata anche con il moncone. Questo è il supporto definitivo per l’imaging delle sezioni trasversali con qualsiasi angolazione desiderata. La dimensione della testa girevole senza viti di serraggio è solo 16x16x14mm. Il campione viene bloccato con le due viti di bloccaggio; la testa orientabile può essere bloccata in posizione con la vite di bloccaggio dell’inclinazione. Realizzato in ottone e placcato con 1 µm di oro puro.
EM-Tec GS10 swivel head sample holder for up to 10mm, gold plated brass, pin
Product #
Unit
12-000110
each
# 12-000217 EM-Tec GR20 porta campioni sfuso fino a Ø20mm, ottone dorato, perno
EM-Tec GR20 porta campioni sfuso fino a Ø20mm, ottone dorato, perno EM-Tec GR20 con perno. Supporto per campioni sfusi di tipo rotondo con tre staffe per campioni rotondi e di forma scomoda fino a Ø20mm. Realizzato in ottone, placcato in oro 1µm. Ideale per campioni più piccoli e SEM più piccoli. Fornito con 6 viti di fermo.
EM-Tec GR20 bulk sample holder for up to Ø20mm, gilded brass, pin
Product #
Unit
12-000217
each
# 12-000134 EM-Tec GS25 porta campioni di tipo spider per rinfuse fino a Ø25mm, ottone placcato oro, perno
EM-Tec GS25 Supporto per campioni di tipo spider fino a Ø25mm, ottone placcato oro, perno EM-Tec GS25 – Supporto leggero a forma di ragno per campioni dalla forma allungata fino a Ø25mm. I campioni sono supportati dalle tre gambe filettate e bloccati dalle flange sui dadi di bloccaggio. Realizzato in ottone e placcato con 1 µm di oro puro.
EM-Tec GS25 spider type bulk sample holder for up to Ø25mm, gold plated brass, pin
Product #
Unit
12-000134
each
# 12-000135 EM-Tec GS45 porta campioni di tipo spider per rinfuse fino a Ø45mm, ottone placcato oro, perno
EM-Tec GS45 Supporto per campioni di tipo spider fino a Ø45mm, ottone placcato oro, perno EM-Tec GS45 – Supporto leggero a forma di ragno per campioni dalla forma allungata fino a Ø45mm. I campioni sono supportati dalle tre gambe filettate e bloccati dalle flange sui dadi di bloccaggio. Realizzato in ottone e placcato con 1 µm di oro puro.
EM-Tec GS45 spider type bulk sample holder for up to Ø45mm, gold plated brass, pin
Product #
Unit
12-000135
each
# 12-000323 EM-Tec GB16 porta campioni sfuso fino a 16mm, ottone dorato, M4
EM-Tec GB16 porta campioni sfuso per fino a 16mm, ottone dorato, M4 EM-Tec GB16 con filetto M4. Porta campioni sfuso di tipo rettangolare con due staffe laterali per spessori del campione fino a 16 mm. Realizzato in ottone, placcato in oro 1µm. Ideale per campioni più piccoli e SEM più piccoli. Fornito con 4 viti di fermo.
EM-Tec GB16 bulk sample holder for up 16mm, gilded brass, M4
Product #
Unit
12-000323
each
# 12-000317 EM-Tec GR20 porta campioni sfuso fino a Ø20mm, ottone dorato, M4
EM-Tec GR20 porta campioni sfuso fino a Ø20mm, ottone dorato, M4 EM-Tec GR20 con filetto M4. Porta campioni sfuso di tipo rotondo con tre staffe per campioni rotondi e di forma scomoda fino a Ø20mm. Realizzato in ottone, placcato in oro 1µm. Ideale per campioni più piccoli e SEM più piccoli. Fornito con 6 viti di fermo.
EM-Tec GR20 bulk sample holder for up to Ø20mm, gilded brass, M4
Product #
Unit
12-000317
each
# 11-000102 EM-Tec GZM4 adattatore per perno per perno Zeiss compatto con filettatura M4, ottone placcato oro, perno Zeiss corto
EM-Tec GZM4 adattatore per perno per perno Zeiss compatto con filettatura M4, ottone placcato oro, perno Zeiss corto EM-Tec GZM4. Adattatore per perno per perno Zeiss compatto con testa filettata M4 per convertire tronchetti e porta-campioni con un foro filettato M4 in un perno per perno Zeiss. Il perno ha un diametro di 3,2 mm e una lunghezza di 6 mm. Realizzato in ottone e placcato con 1 µm di oro puro.
EM-Tec GZM4 compact Zeiss pin stub adapter with M4 thread, gold plated brass, short Zeiss pin
Product #
Unit
11-000102
each
# 11-000103 EM-Tec GSPM4 adattatore stub pin compatto standard con filetto M4, ottone placcato oro, perno
EM-Tec GSPM4 adattatore stub pin compatto standard con filetto M4, ottone placcato oro, pin EM-Tec GSPM4. Adattatore stub a pin standard compatto con testa filettata M4 per convertire stub e porta-campioni con un foro filettato M4 in uno stub pin standard. Il perno ha un diametro di 3,2 mm e una lunghezza di 9,5 mm. Realizzato in ottone e placcato con 1 µm di oro puro.
EM-Tec GSPM4 compact standard pin stub adapter with M4 thread, gold plated brass, pin
Product #
Unit
11-000103
each
