Supporti per griglia EM-Tec TEM e supporti per imaging STEM

Esistono due metodi di imaging dei campioni TEM e richiedono tipi diversi di supporti per la griglia TEM:

• l’imaging e l’indagine della superficie richiedono supporti per griglia TEM
• Imaging STEM che richiede uno speciale supporto per griglia TEM con piastra di conversione integrata

Supporti griglia EM-Tec TEM per imaging di superficie e analisi EDX con un SEM

I supporti per griglie TEM EM-Tec consentono di analizzare campioni TEM nel SEM. Sono destinati all’uso in SEM da tavolo, SEM da laboratorio, FESEM, Auger, SIMS e microscopi ottici. Il supporto per griglia EM-Tec può anche essere utilizzato per controllare rapidamente il campione (dopo le procedure FIB) prima di esaminarlo con un TEM. I supporti per griglia EM-Tec sono destinati all’uso in un SEM, Auger, SIMS e microscopi ottici. Sono tutti lavorati con precisione in alluminio per vuoto. Esistono tre tipi EM-Tec di supporti per griglia TEM:

• Portatarga TEM stubbased EM-Tec TG4 per un massimo di quattro griglie TEM. Posizioni numerate con tasche lavorate e scanalature laterali per il carico / scarico delle griglie TEM. Le griglie TEM sono bloccate dalla piastra superiore e da una vite centrale in ottone. La dimensione del foro passante è di Ø2,1 mm con un angolo laterale di 60 ° sulla parte superiore e sulla base per ridurre l’interferenza di diffusione elettronica e dei raggi X dal supporto. Disponibile in alluminio e rame. Le dimensioni complessive sono Ø18×3,2 mm con un perno standard da 3,2 mm lungo 15 mm. Il perno più lungo crea una distanza dall’adattatore dello stadio per ridurre i segnali di elettroni e raggi X dallo stadio SEM. Disponibile anche con adattatori per stub per filetto Hitachi M4 e tronchesi JEOL Ø 12,2 e Ø 25mm.
• EM-Tec porta stub mini PS11 per una singola griglia TEM o FIB. Il bordo della griglia TEM poggia su una sporgenza; nel mezzo della cavità vi è la fossetta per fornire un’area non toccante per la maglia della griglia. Groove è fornito per un facile caricamento / scaricamento della griglia TEM con pinzette sottili. La griglia TEM non è bloccata. Questo supporto viene utilizzato per controllare rapidamente una griglia TEM nel SEM o come supporto della griglia TEM per un evaporatore di carbonio.

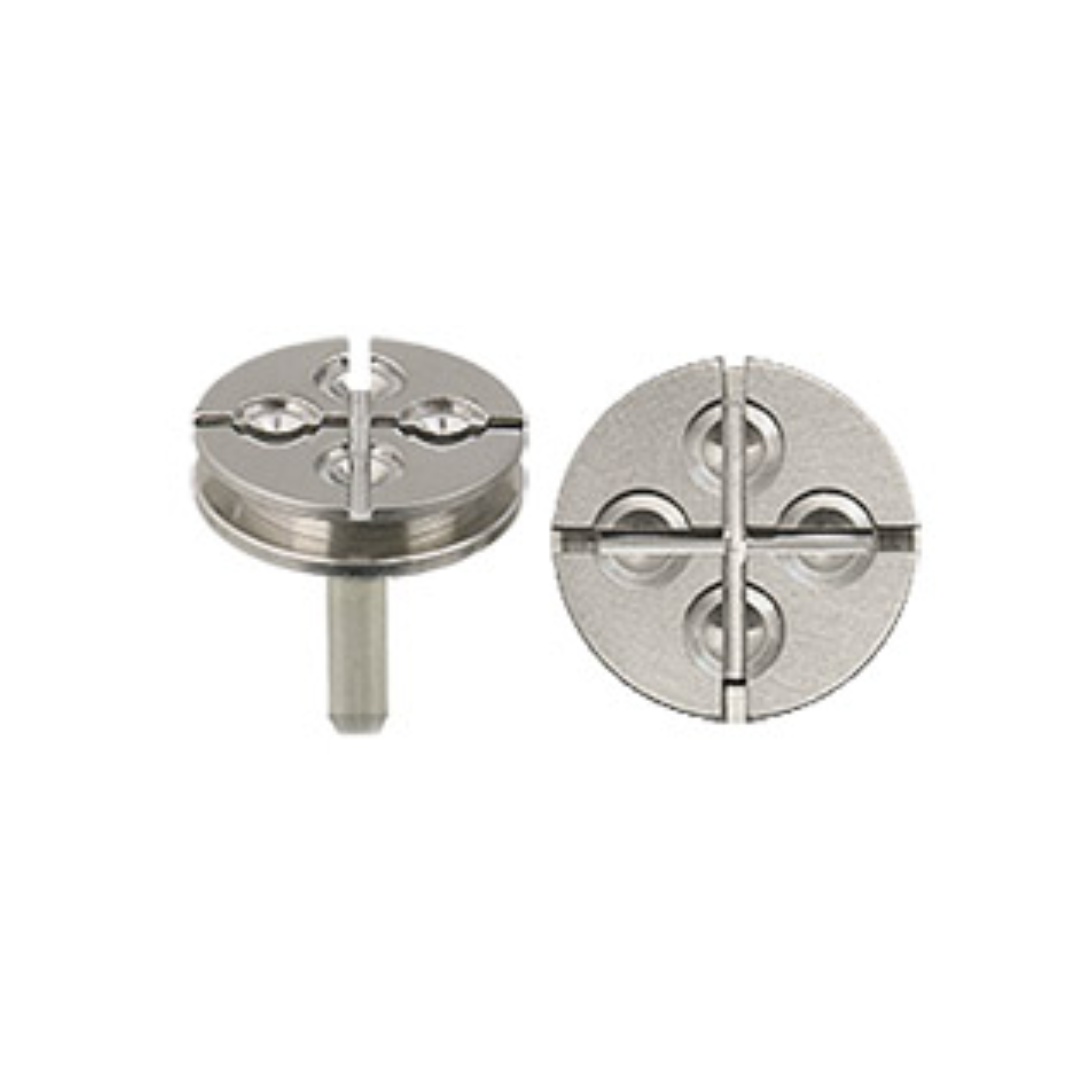

• Mini stub EM-Tec PS14 per quattro griglie TEM o FIB. Il bordo della griglia TEM poggia su una sporgenza; nel mezzo di ogni cavità vi è la fossetta per fornire un’area non toccante per la maglia della griglia. Sono previste scanalature per facilitare il carico / scarico delle griglie TEM con pinzette sottili. Le griglie TEM non sono bloccate. Questo supporto viene utilizzato per controllare rapidamente fino a quattro griglie TEM nel SEM o come supporto di griglia per un evaporatore di carbonio.

Tutti e tre i supporti per griglia EM-Tec TEM sono disponibili solo con un perno standard da 3,2 mm. Possono essere utilizzati su altri SEM, quando viene utilizzato un adattatore stub EM-Tec SEM.
