Wafer di silicio, substrati e supporti per campioni

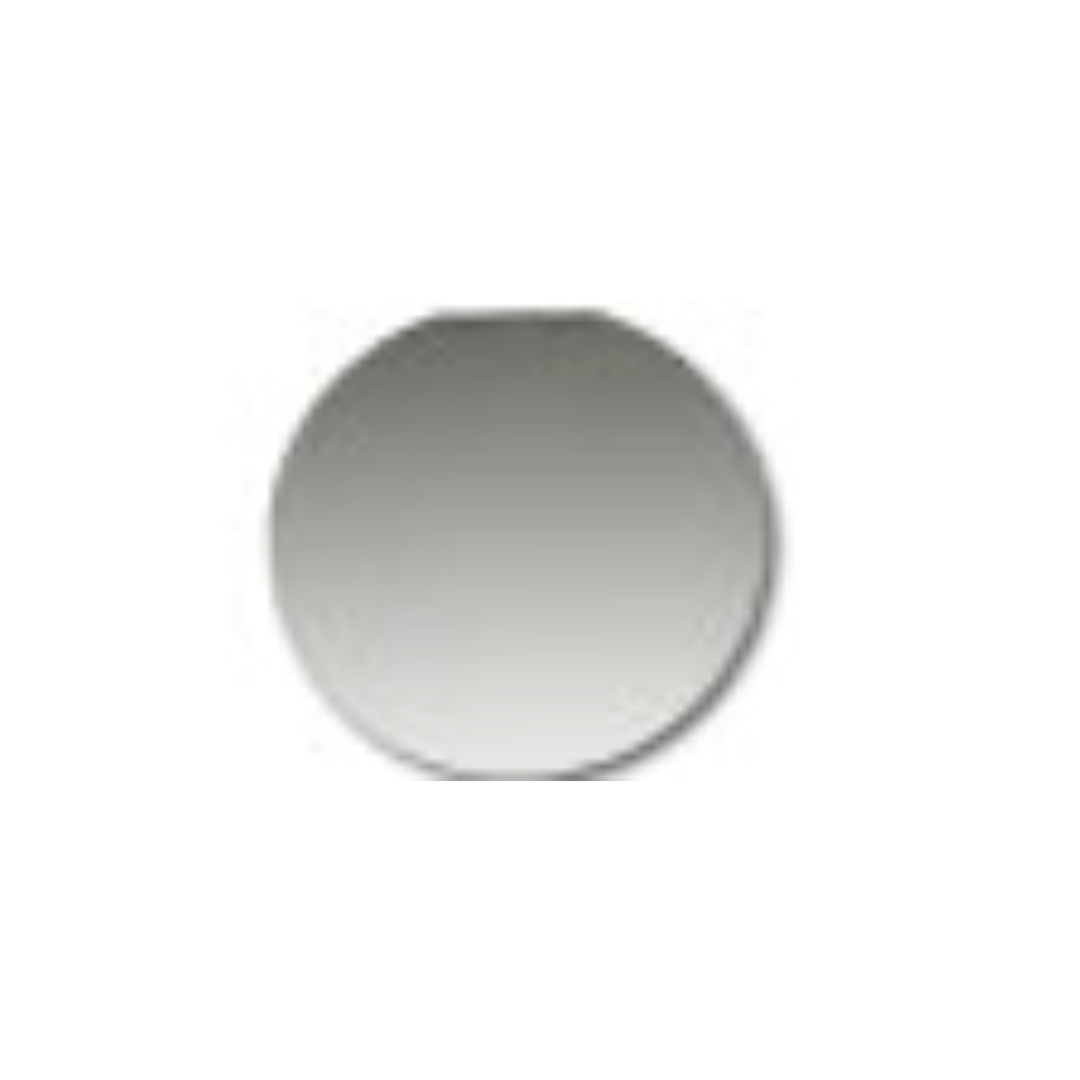

Il silicio lucido è un substrato eccellente per le applicazioni di imaging, esperimenti, nanotecnologie e microproduzione. È disponibile sotto forma di wafer, wafer a cubetti o come trucioli più piccoli (pezzi). Il wafer e i chip di silicio hanno tutti un orientamento <100>.

La divisione dei wafer nella dimensione desiderata con <100> wafer di orientamento è semplice e diretta. I wafer e i chip di silicio sono tutti di tipo P, drogati con B per fornire un’eccellente conduttività per applicazioni SEM, FIB e STM.

Per applicazioni biologiche il silicio assomiglia al vetro, il che lo rende un supporto adatto per la crescita e / o il montaggio di celle. Per applicazioni di imaging, è un substrato di campionamento ideale per piccole particelle a causa del basso segnale di fondo della superficie lucidata.
