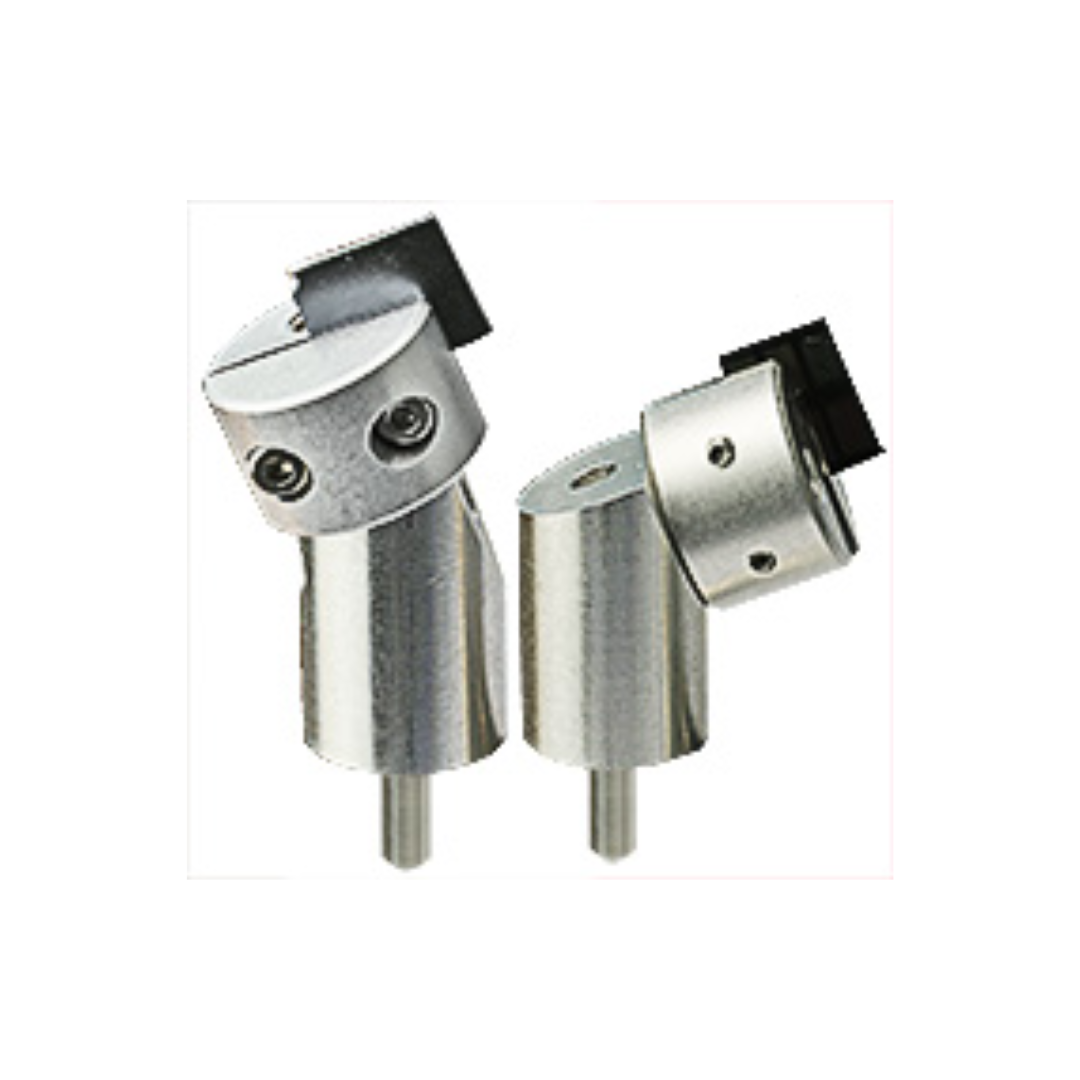

I portacampioni di pre-inclinazione EBSD EM-Tec includono tutti un angolo di pre-inclinazione di 70 ° per facilitare l’analisi EBSD. Con un angolo di pre-inclinazione di 70 ° non è necessario inclinare lo stadio campione SEM. L’uso di supporti pre-inclinati a 70 ° invece di inclinare lo stadio SEM offre vantaggi evidenti:
- Angolo EBSD corretto durante il caricamento del campione
- Nessuna deriva sul palco in direzione Z.
- Scelta di pre-inclinazione di 70 ° o 20 °
I kit di supporti per campioni EBSD EM-Tec combinano un numero di supporti per campioni SEM EM-Tec disponibili: supporti per montaggio metallografico, supporto per vetrini geologici, supporti per morsa di piccole dimensioni e supporti per S-Clip. Questi sono combinati con il supporto pre-inclinazione EBSD 70 ° e un estensore di altezza se necessario. I supporti EBSD pre-inclinazione EM-Tec P70 e H70 includono sia pre-inclinazione 70 ° che pre-inclinazione -20 ° per consentire misurazioni EBSD con un angolo di 90 ° sullo stesso campione. I supporti di pre-inclinazione EBSD 70 ° EM-Tec sono disponibili con perno e foro filettato M4. I supporti per campioni EBSD e i supporti per campioni EBSD EM-Tec disponibili con angolo di inclinazione di 70 ° sono:
- EM-Tec P70 / H70 Supporto EBSD per stub pin e portacampioni tipo pin stub, pin / M4
- EM-Tec P70M / H70M Supporto EBSD per tronchetti Hitachi M4 e supporti filettati M4, con perno / M4
- EM-Tec P71 / H71 EBSD kit supporto campioni per supporti metallografici da 25 mm (1 ”), con perno / M4
- EM-Tec P72 / H72 EBSD kit supporto campioni per supporti metallografici 30mm (1-1 / 4 “), con perno / M4
- EM-Tec P73 / H73 EBSD kit portacampioni per vetrini geologici fino a 48x28mm, con perno / M4
- EM-Tec P74 / H74 EBSD kit portacampioni per lamelle FIB, con perno / M4
- EM-Tec P75 / H75 EBSD Kit porta campioni S-clip per chip Si e campioni sottili, con perno / M4
- EM-Tec P76 / H76 Supporto morsa EBSD mini morsa per campioni di sezione fino a 4 mm, con perno / M4
- Porta morsa EM-Tec P77 / H77 EBSD mini split per campioni con sezione trasversale fino a 8 mm, con perno / M4
- EM-Tec P78 / H78 Supporto pinza morsa EBSD per campioni fino a 16mm, con perno / M4
- Supporto EM-Tec TE1 t-EBSD per una singola griglia di sollevamento TEM / FIB con perno / M4
- EM-Tec TE3 t-EBSD supporto per tre griglie di sollevamento TEM / FIB con perno / M4
I kit di supporti per campioni EBSD EM-Tec combinano un numero di supporti EM-Tec disponibili: supporti per montaggio metallografici o supporti per vetrini geologici con il supporto per pre-inclinazione EBSD 70 ° e un estensore di altezza per il campione EBSD da 30 mm / 1-1 / 4 ” titolare per fornire spazio. L’estensione dell’altezza può essere facilmente rimossa se l’adattatore per palcoscenico sullo stage SEM non richiede l’uso dell’estensione dell’altezza. I supporti di pre-inclinazione EBSD 70 ° EM-Tec sono disponibili con perno e foro filettato M4.
L’uso di un adattatore per tronchesi per JEOL SEM è consigliato solo in presenza di un’altezza sufficiente o se JEOL SEM è stato convertito per utilizzare tronchesi.
![]() | EM-Tec P70 EBSD 70° / 20° pre-tilt holder for pin stubs/holders, 12.5×12.5x20mm, pin |
---|---|
Product # | Unit |
10-002270 | each |
![]() | EM-Tec P70M EBSD 70° pre-tilt holder for Hitachi M4 stubs/holders, Ø12.7x20mm, pin |
---|---|
Product # | Unit |
10-002274 | each |
![]() | EM-Tec P71 EBSD 70° pre-tilt sample holder for Ø25mm / Ø1inch mounts, pin |
---|---|
Product # | Unit |
12-000268 | each |
![]() | EM-Tec P72 EBSD 70° pre-tilt sample holder for Ø30mm / Ø32mm / Ø1-1/4inch mounts, pin |
---|---|
Product # | Unit |
12-000269 | each |
![]() | EM-Tec P78 EBSD 70° pre-tilt vise clamp sample holder for samples up 16mm, pin |
---|---|
Product # | Unit |
12-003279 | each |
![]() | EM-Tec P77 EBSD 70° pre-tilt split mount sample holder for cross sections up to 8mm, pin |
---|---|
Product # | Unit |
12-003278 | each |
![]() | EM-Tec P76 EBSD 70° pre-tilt mini vise sample holder for cross sections up to 4mm, pin |
---|---|
Product # | Unit |
12-003274 | each |
![]() | EM-Tec TE3 t-EBSD holder kit 20° / 70° for three TEM / FIB Lift-out grid, pin |
---|---|
Product # | Unit |
12-002273 | each |
![]() | EM-Tec TE1 t-EBSD holder kit 20° / 70° for single TEM / FIB Lift-out grid, pin |
---|---|
Product # | Unit |
12-002271 | each |
![]() | EM-Tec P75 EBSD 70° pre-tilt S-Clip sample holder for Si-chips / thin samples, pin |
---|---|
Product # | Unit |
12-000274 | each |
![]() | EM-Tec P74 EBSD 70° pre-tilt sample holder for FIB lift-out lamella, pin |
---|---|
Product # | Unit |
12-000273 | each |
![]() | EM-Tec P73 EBSD 70° pre-tilt sample holder for geological slides up to 48x28mm, pin |
---|---|
Product # | Unit |
MSEBSD4828 | each |
![]() | EM-Tec H70P EBSD 70° / 20° pre-tilt holder for pin stubs/holders, 12.5×12.5x20mm, M4 |
---|---|
Product # | Unit |
12-000370 | each |
![]() | EM-Tec H70 EBSD 70° / 20° pre-tilt holder for Hitachi M4 stubs/holders, 12.5×12.5x20mm, M4 |
---|---|
Product # | Unit |
12-000371 | each |
![]() | EM-Tec H71 EBSD 70° pre-tilt sample holder for Ø25mm / Ø1inch mounts, M4 |
---|---|
Product # | Unit |
12-000368 | each |
![]() | EM-Tec H72 EBSD 70° pre-tilt sample holder for Ø30mm / Ø32mm / Ø1-1/4inch mounts, M |
---|---|
Product # | Unit |
12-000369 | each |
![]() | EM-Tec TE3 t-EBSD holder kit 20° / 70° for three TEM / FIB Lift-out grids, M4 |
---|---|
Product # | Unit |
12-003273 | each |
![]() | EM-Tec TE1 t-EBSD holder kit 20° / 70° for single TEM / FIB Lift-out grid, M4 |
---|---|
Product # | Unit |
12-003271 | each |
![]() | EM-Tec H78 EBSD 70° pre-tilt vise clamp sample holder for samples up 16mm, M4 |
---|---|
Product # | Unit |
12-003379 | each |
![]() | EM-Tec H77 EBSD 70° pre-tilt split mount sample holder for cross sections up to 8mm, M4 |
---|---|
Product # | Unit |
12-003378 | each |
![]() | EM-Tec H76 EBSD 70° pre-tilt mini vise sample holder for cross sections up to 4mm, M4 |
---|---|
Product # | Unit |
12-003374 | each |
![]() | EM-Tec H75 EBSD 70° pre-tilt S-Clip sample holder for Si-chips / thin samples, M4 |
---|---|
Product # | Unit |
12-000374 | each |
![]() | EM-Tec H74 EBSD 70° pre-tilt sample holder for FIB lift-out lamella, M4 |
---|---|
Product # | Unit |
12-000373 | each |
![]() | EM-Tec H73 EBSD 70° pre-tilt sample holder for geological slides up to 48x28mm, M4 |
---|---|
Product # | Unit |
12-000372 | each |
