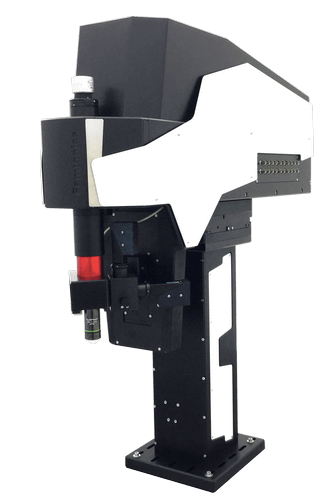

FEMTO SMART GALVO
– Gli scanner galvanometrici offrono numerosi pattern di scansione per distribuite regioni di interesse.
– La velocità di scansione e il rapporto segnale-rumore è 3 volte superiore se comparata alla scansione standard.
– La serie FEMTO SMART è coperta da brevetto ed è altamente personalizzabile (vedi Optional Modules Sotto).
– Con FEMTO SMART GALVO è possibile effettuare imaging di regioni lungo linee dritte o curve, imaging di singole cellule, imaging dell’attività di calcio lungo i dendriti anche in animali in movimento.
– Le tecniche basate sulla fotostimolazione (i.e. optogenetica) sono supportate dal microscopio FEMTO SMART GALVO.

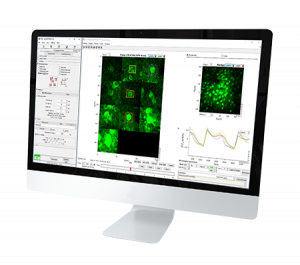

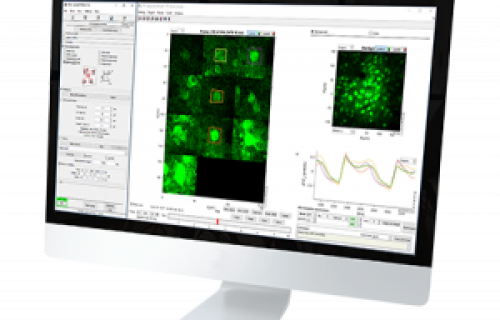

– Il microscopio FEMTO SMART GALVO lavora con un sistema software di acquisizione e analisi scritto in MATLAB, il quale supporta la selezione delle ROI 2D e permette un’analisi immediata per esperimenti high-throughput (es. attività neuronale).
FEMTO SMART RESONANT
– Il microscopio FEMTO SMART RESONANT combina un’elevata velocità con un’elevata sensibilità di imaging usando scanner Resonant, i quali acquisiscono immagini a 31fps per ore di registrazione (~5 volte più velocemente degli scanner galvanometrici sull’intero FOV).
– FEMTO SMART RESONANT permette l’imaging di ampi campioni tramite l’accostamento di singole immagini, applicabile a larghi FOV, imaging del calcio e super-risoluzione.
– Il microscopio RESONANT è equipaggiato con sorgenti LED utilizzabili in optogenetica, stimolando cellule distribuite su uno o più strati corticali con elevata velocità e precisione.
– Il sistema è utilizzabile per esperimenti time-lapse o esperimenti long-term, garantendo un’alta risoluzione spaziale e un’alta velocità di scansione.
– FEMTO SMART RESONANT è compatibile con un ampio range di lunghezze d’onda IR.
Optional Modules
– 3 Photon Imaging: consente l’imaging funzionale non invasivo dei tessuti profondi con un’elevata risoluzione spaziale e un contrasto migliore rispetto alla microscopia 2P.
– LED Light Source: illuminazione LED dell’intero FOV per stimolare cellule o molecole.
– Green Illumination: illuminazione con LED verde per navigare sulla superficie degli organi in vivo. Utile per posizionare l’obiettivo aiutandosi con la visualizzazione dei vasi sanguigni.
– Tilting Objective Unit: modulo motorizzato per ruotare l’obiettivo con altissima libertà nelle direzioni X, Y e Z. Il modulo include anche il Piezo Objective Positioner (vedi sotto) per assicurare ulteriore libertà di movimento in Z.
– Piezo Objective Positioner: modulo per la messa a fuoco in Z attraverso lo spostamento meccanico dell’obiettivo. Adatto per l’imaging di regioni 3D ad alta velocità, questo modulo è disponibile in due versioni: 400µm di travel range con frequenza di 30Hz speed, oppure, 100µm di travel range con frequenza di 100Hz.
– Bridge Structure: apparato per il posizionamento della testa di scansione. Consente massima libertà di posizionamento e orientamento del microscopio, e massimizza lo spazio al di sotto dell’obiettivo per l’utilizzo di organismi di taglia maggiore.
– Epifluorescent Unit: modulo per l’imaging in fluorescenza LED. Sorgente luminosa a LED con filtri personalizzabili e detection con CMOS camera.
– FLIM Extension: modulo per l’integrazione della tecnologia FLIM (Fluorescence Lifetime Imaging Microscopy) al microscopio.
– in vitro Extension Kit: modulo per l’acquisizione di campioni in vitro, dai tessuti alle colture cellulari. Compreso di sistema a luce trasmessa per la visualizzazione del campione e il posizionamento di strumenti (es. Patch Clamp).
– Multiple Beam Path: percorso ottico per l’utilizzo di più laser, utile per esperimenti di optogenetica o uncaging.
FemtoSmart Galvo
Concentrandosi sulle regioni di interesse per l’alta velocità e SNR

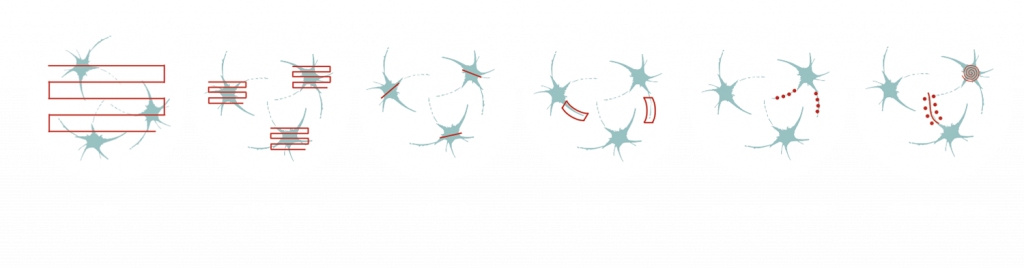

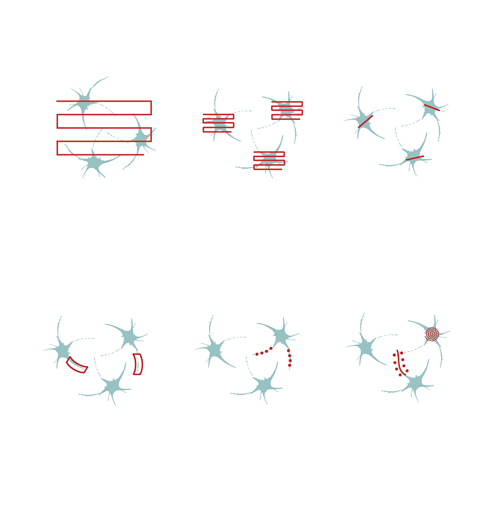

Lo scanner galvo combinato con il nostro software di controllo intelligente consente all’utente di selezionare numerosi modelli di scansione che coprono ROI ampiamente distribuiti. La scansione a frame multipli consente di concentrarsi sui corpi cellulari, la scansione a linee multiple ci consente di seguire i potenziali d’azione lungo i dendriti, la scansione del punto di accesso casuale consente la misurazione o la fotostimolazione simultanea e l’imaging del calcio nei componenti subcellulari con la massima risoluzione temporale. Le nostre funzionalità software (visualizzazione in tempo reale, funzioni di analisi, calcoli ∆F/F, acquisizione dati parallela integrata di registrazioni elettriche) aiutano la comprensione dei processi fisiologici nell’ambito della vostra ricerca.

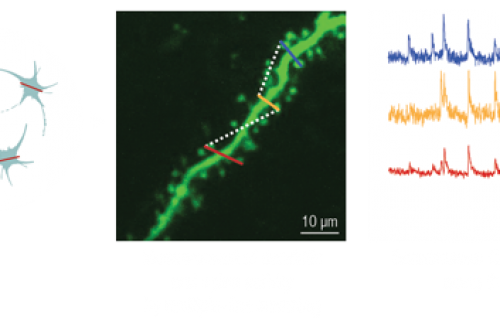

Scansione a più righe

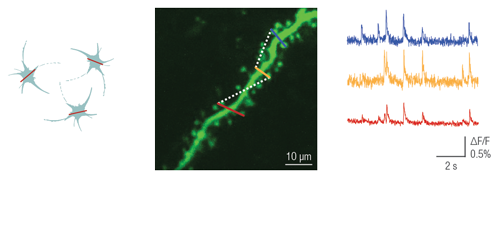

La scansione a linee multiple è stata sviluppata per i ricercatori che mirano a risolvere l’attività dendritica e persino della colonna vertebrale dei neuroni con una modalità di misurazione quasi in tempo reale. Durante questa modalità di scansione, gli specchi X e Y dirigono il raggio laser in modo flessibile lungo linee rette o curve complesse. Lo scanner passa la maggior parte del suo tempo a raccogliere segnali da queste linee, saltando le sezioni intermedie tra di loro. Pertanto, la velocità di scansione e il rapporto segnale/rumore (SNR) dei segnali provenienti dalle ROI multi-sito aumenta da 3 a 4 volte rispetto alla scansione dei frame.

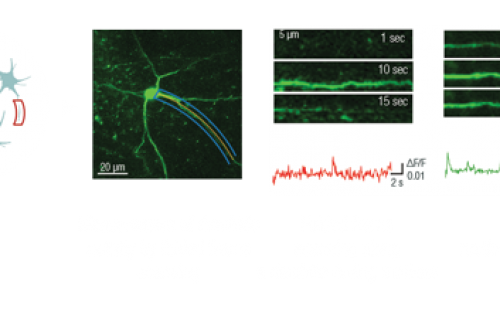

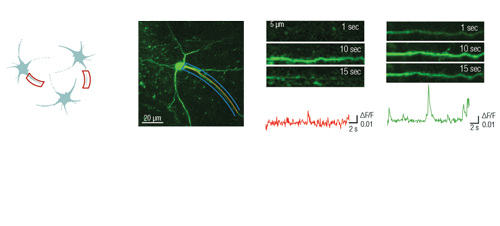

Scansione a cornice piegata
Questo metodo brevettato consente agli utenti di visualizzare un’area confinata lungo una linea, dove la forma delle regioni selezionate può essere diritta o curva. Questo metodo di scansione avanzato è utile per l’imaging di corpi unicellulari in diverse regioni del campione o per eseguire l’imaging del calcio lungo dendriti tortuosi di neuroni, con le loro sporgenze, anche nel cervello di animali in movimento.
Schemi di fotostimolazione
Optogenetics, uncaging e altre tecniche di fotostimolazione sono supportate anche dai nostri modelli di scansione unici e dalle loro combinazioni. La scansione del punto di accesso casuale può essere utilizzata per la stimolazione nei volumi di femtolitri del cervello, vicino alle spine dendritiche dei neuroni, dove la durata della stimolazione può essere impostata da microsecondi a secondi. I segnali evocati possono essere seguiti dall’imaging del calcio lungo il dendrite utilizzando la scansione della linea quasi contemporaneamente alla fotostimolazione.
Femto Smart Resonant
Imaging del calcio ad alta velocità in un ampio campo visivo
Nel microscopio risonante FEMTOSmart, Femtonics combina l’imaging ad alta velocità e ad alta sensibilità dei tessuti viventi utilizzando uno scanner a risonanza veloce. La scansione raster basata su scanner risonante acquisisce immagini a una velocità di 31 fotogrammi al secondo per ore, che è circa 5 volte più veloce della scansione basata su galvanometro nell’intero campo visivo. La velocità dello scanner risonante non è lineare: la velocità è diversa al centro e ai bordi del frame. Nel microscopio, la cellula di Pockels limita il raggio di scansione alla porzione in cui la velocità di scansione è quasi lineare, evitando il fotosbiancamento/fotodanneggiamento ai due lati dell’immagine. L’elettronica di scansione esegue la dimora dinamica dei pixel per la linearizzazione dei dati e per annullare la distorsione dell’immagine. Questo membro basato su scanner risonante della famiglia FEMTOSmart è perfettamente adatto per seguire l’attività neuronale nel cervello, ad esempio, eseguire l’imaging del calcio o altre applicazioni pratiche ad alta velocità, anche per lunghi periodi.

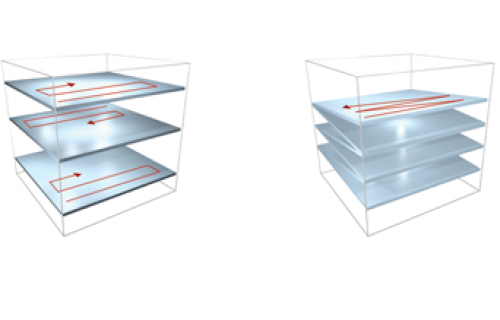

Scansione del volume 3D

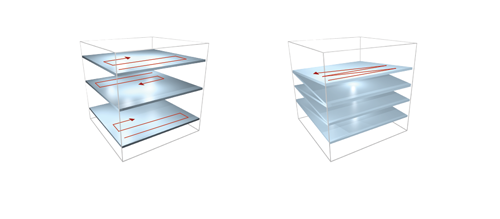

La rapida scansione XY, combinata con un rapido movimento nel piano Z, garantisce la misurazione quasi in tempo reale di un volume in 3D, che ci consente di studiare i cambiamenti di attività nelle reti cellulari 3D o la morfologia del cervello o di altri organi. Il movimento nel piano Z può essere eseguito da un posizionatore dell’obiettivo Piezo e sono disponibili due metodi di scansione: scansione fotogramma per fotogramma e rampa n-frame.
Affianca l’imaging per ingrandire il campo visivo
L’imaging delle piastrelle è stato sviluppato per consentire l’imaging di campioni più grandi nella loro interezza. Il campo visivo può essere facilmente ingrandito assemblando singole immagini per formare una grande super-immagine del campione di interesse. L’imaging delle piastrelle è applicabile per l’imaging con ampio campo visivo, l’imaging del calcio, l’imaging a super risoluzione e può fornire una soluzione per l’acquisizione automatica di immagini anatomiche ad alta risoluzione. L’immagine nella foto mostra 3 x 4 fotogrammi (690 × 690 µm) delle cellule di uno stelo di Tilia inseriti in un’unica immagine di 1800 × 2370 µm.
Photostimutation
Cells distributed in one or more layers can be stimulated and imaged with high speed using the Resonant microscope equipped with precisely timed LED light sources. LEDs are available at different wavelengths, exciting ChR2 at 473 nm or NpHR at 561 nm, which makes the microscope suitable for performing optogenetic experiments. The microsecond-scale switching time between stimulation and imaging is achieved by using a Pockels cell and gated detectors.
Imaging time-lapse o misurazioni a lungo termine
Mentre l’eccitazione a due fotoni consente immagini approfondite e una risoluzione spaziale precisa, l’elevata velocità di scansione dei fotogrammi dello scanner risonante fornisce un’elevata risoluzione temporale. Questa caratteristica significa che il microscopio è adatto per misurare eventi rapidi in cellule viventi, reti neurali o altri circuiti. Un’elevata frequenza di scansione dei fotogrammi e lo streaming video illimitato, combinati con la possibilità di eseguire misurazioni automatizzate, supportano studi a lungo termine, come seguire i processi di apprendimento, il recupero della memoria, l’apprendimento associativo, lo sviluppo di organismi modello, ecc. La figura centrale mostra una fase iniziale di sviluppo di un embrione di pesce zebra, la cui ontogenesi è stata seguita e registrata per oltre un giorno, da uno stato cellulare basso.
Femto Smart Dual
Galvo & Resonant

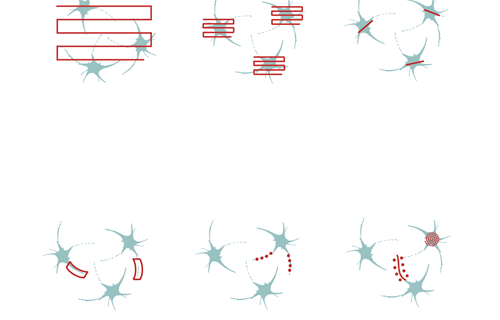

Il microscopio FEMTOSmart Dual contiene sia scanner galvanometrico che risonante, offrendo tutti i vantaggi delle due tecniche di imaging. L’utilizzo delle due funzioni dello scanner in tandem è una soluzione perfetta per la fotostimolazione nel cervello. Lo scanner galvanometrico dirige selettivamente il laser verso cellule o componenti subcellulari. La selettività è assicurata dalla scansione lungo schemi di linee arbitrarie, posizionati su corpi cellulari o segmenti dendritici. Con lo scanner risonante è possibile seguire i cambiamenti nelle cellule di una rete neurale con l’imaging del calcio, raccogliendo simultaneamente i dati di imaging mediante la scansione dei fotogrammi ad alta velocità dell’area circostante. La tempistica della fotostimolazione e del gating del rivelatore è controllata da protocolli progettati sulla GUI di facile utilizzo. L’obiettivo Tilting, come modulo opzionale, può aumentare l’accessibilità dell’obiettivo al campione.
- imaging cerebrale profondo in vivo fino a 850 µm
- proprietà dell’imaging basato su scanner galvanometrico:
800 µm × 800 µm FOV (con un oggetto 20x)
punto e punto di accesso casuale con 200 µs/punto
linea a mano libera e linea multipla: 40 linee/5 ms
fotogramma con 4,1 fps a 512 x 512 pixel, 750 µm x 750 µm
telaio piegato, telaio piegato più volte
pixel dwell time regolabile: 0,5 µs – 10 ms, media basata su pixel
- elementi ottici progettati su misura per la massima efficienza di trasmissione
- PMT GaAsP ultrasensibile e non descansionato
- lunghezza del percorso ottico ridotta al minimo grazie al sistema di rivelatori di viaggio brevettato
- elevato rapporto segnale/rumore
- rilevamento simultaneo di più lunghezze d’onda
- Software di controllo basato su MATLAB con possibilità di analisi e aggiornamento
- Calcolo ∆F/F
- Elaborazione in lotti
- registrazione parallela e analisi di dati elettrofisiologici
- Fotocamera CMOS
